起源の場所: | 中国 |
ブランド名: | HD BOILER |
証明: | ISO9001 , SGS , TUV , ASME , EN |
モデル番号: | エコノマイザ |
最小注文数量: | 1 10tonsセット/セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 耐航性のあるパッキング |
受渡し時間: | 30日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの500トン |
材料: | 炭素鋼/NDの鋼鉄 | 行先: | Amercia |
---|---|---|---|
出力: | 蒸気/熱湯 | タイプ: | 自然な循環 |
適用: | ボイラー システム | 燃料: | ガス送管 |
ハイライト: | 発電所のエコノマイザ,ボイラーのためのエコノマイザ |

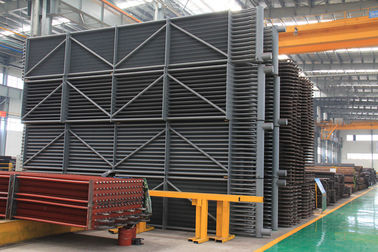

輸出amercian sprialタイプ必要なエコノマイザNDの鋼鉄または炭素鋼
製品の説明
·エコノマイザはエネルギー消費を減らすか、または液体の予備加熱のような有用な機能を行うように意図されている機械装置である。簡単な言葉では、エコノマイザは熱交換器である。
·蒸気ボイラでは、液体を熱するか、または解放される前に燃焼プロダクトから煙突を通って残り熱を火力発電所のすなわち煙道のgase回復するのは熱交換器装置である。
·ガス送管は窒素、二酸化炭素、水蒸気、すすの一酸化炭素等から発電所で作り出される燃焼の排気ガスmosly成っているである。
·それ故に装置の名前が暗示的のであるので、電力生成の倹約するのに火力発電所のエコノマイザが、プロセス使用されている。
·回復された熱が次々と過熱蒸気に結局変えられるボイラー給水を予備加熱するのに使用されている。
·従ってそれが要求されるところ私達が本質的に不用な熱を集めて、に適用しているので、燃料消費料量で救い、プロセス大部分は倹約する。
·しかしNowadasysは、そのに加えて空気予熱器を使用して、すべての粉炭の発射されたボイラーで必要である排気のガス送管で利用できる熱経済的に回復することができる。
技術仕様
物質的な構造
入口および出口の螺線形のひれ付き管、ヘッダー、くねり、フレームおよび他の補助者の深刻のから成っている。
構造の整理
ライン/ぐらつかせた整理。
エコノマイザの働くPribciple
1.上記の図に示すように、蒸気ボイラの炉から出るガス送管は多くの熱を運ぶ。
火力発電所のエコノマイザの2.Functionは熱の一部を煙突の上のガス送管で運び去られる熱から回復し、ボイラーへ暖房のために給水を利用することである。
3.Itはひれまたはえらのようなexxtended熱するsufaceが付いている管の側面の貝側面そして水に熱いガス送管が付いている熱exchager単にである
火力発電所のエコノマイザ
エコノマイザはガス送管の容積そして温度のために大きさで分類されなければならない最高のprssureの低下はどのような燃料がボイラーで使用され、どの位回復されることをエネルギー需要か、積み重ねを渡した。
水が蒸気ボイラで沸くとき、過熱するそのあとでタービンに通じる蒸気は作り出される。
それからタービン・ブレードからの排出された蒸気は蒸気が凝縮するこの凝縮させた水はボイラーで再与える前のそれの給水のヒーターでそれから前に最初にそして暖められるタービンの蒸気のコンデンサーを通して、渡され。
それはボイラーからの出口および煙突への記入項目の間のガス送管の道に置かれる。
薄いこの多数の小さい直径-囲まれた管は2つのヘッダーの間に置かれる。
反対の流れの通常管の外のガス送管の流れ。
変数
名前 | エコノマイザ |
finned管の指定 | 単位(mm) |
裸の管(od) | 25-165 |
裸の管(厚い) | 2-8 |
finned thicks | 0.6-3.0 |
finned高さ | 5-30 |
finned管の糸ピッチ | 5-30 |
finned管の長さ | ≤12000 |
*Note:HDのボイラーは顧客の要求に従って予約したエコノマイザの特別なタイプをできる。
品質管理
· | 衝撃試験および応用素材に関する情報の強さ計算のレポート。 |
· | 鋼板、管および電極の100%NDT (非破壊検査)レポート。 |
· | X線、γ光線および液体浸透テスト点検報告(溶接の継ぎ目):全体のボイラーの質を保障するため。 |
· | 油圧テスト レポート:標準的な働く圧力および安全を保障しなさい。 |
