| 燃料: | 石炭 | タイプ: | 省エネ |
|---|---|---|---|
| 応用範囲: | 企業/動力火車 | 指定: | カスタマイズされる |
| 表面処理: | 塗られる | ||
| ハイライト: | 対流の過熱装置,ボイラーの過熱装置 |
||

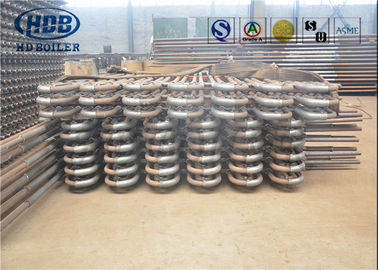

130 T/H亜炭によって発射されるCFBのボイラーのためのASMEかセリウムの標準的な継ぎ目が無い鋼鉄過熱装置
Arrnagementおよび指定:
ボイラーに高低の過熱装置がある、HSはサイクロン集じん器の後でガス送管の管で整理され、LSは後部の縦シャフトで整理される。次に飽和蒸気は天井のエンクロージャ ヘッダーとφ 42×4.0の管を通した低温の過熱装置にドラムの8つのφ108×5飽和蒸気の接続の管によって導入される、
LSによって熱されることの後で、温度を調節するためのdesuperheaterに入り、次にHSにφ108×5の8つの管を通って、およびSH出口ヘッダーに入ることの後で主要な蒸気弁を通って蒸気タービンに送られて入る。
LTの過熱装置はcontranatant整理を採用し、HTの過熱装置は下流の整理である。蒸気のコレクションそして配分は幅の方向の方法を流れる蒸気の不均等を改善する採用し、ローカル コイルを防ぐために偏向を蒸気を発すること当然を過熱した。
材料:
安全操作を保障するためには、LTの過熱装置はSA210 Gr.A1の継ぎ目が無い鋼鉄管を使用し、HTの過熱装置はlow-alloyed SA213 T22の継ぎ目が無い鋼鉄管を使用する。
極度のヒーターのタイプ:
1. 放射極度のヒーター:それは最も早いタイプの極度のヒーターであり、直接flamまたは火からの保護への水管の銀行の上にまたはの後ろにそれらある。
変数対流を高める
a. 増加燃料および気流（燃焼ガスの流れ）
b. 蒸気の質量流量を高めること
放射はflamの温度に主に依存している。蒸気の流動度がより低くなるために出口の温度を増加するように。
放射極度のヒーター
それらは金属の温度の改善を要求する熱源--にさらされて置かれる。
放射およびconvetive極度のヒーターおよび再加熱装置は高温蒸気のために使用される。
ボイラーの高温放射蒸気の極度のヒーターの付属品
それはsnake-like管（炭素鋼、合金鋼または耐熱性鋼鉄、等）からおよびコレクション箱および他のサポート資料成っている。管はユーザーのニーズに従って一般に指定をのφ32、φ38、φ42または他のタイプ、別に備えている。
再加熱装置
それらは極度のヒーターとして健全であるが、出口として極度のヒーターが、より少ない質の物質的な合金を立てることができるより極度のヒーターおよび圧力がより少なく20% -25%であるより温度は少しより少なくある。
適用:
蒸気の極度のヒーターは密な管のコイルから成り、tempearture 450ºC-1000ºCの下の煙道に置かれる。
10Mpa上の発電所のボイラー容量のために、プラテンおよびコイル状の過熱装置は通常採用される。
細部
| 1 | 物質的な構成 | 炭素鋼、合金鋼または耐熱性鋼鉄、コレクション箱および他のサポート資料。管はカスタマイズされたタイプの指定である。 |
| 2 | 設計パターン | 縦か横のレイアウト。 |
| 3 | 利点 | 美しい出現、サイズ、正確さ、一流の曲がり、溶接の技術の一流の検出装置。 |
設計構造
1. 熱する飽和蒸気、温度900までの摂氏温度。
2. 高性能、>90%。
3. 高速暖房。
4. ステンレス鋼との設計。
5. 長い設計耐用年数、15年。
私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
