起源の場所: | 中国 |
ブランド名: | HD Boiler |
証明: | ISO9001,ASME,Grade A,SGS,EN |
モデル番号: | 膜水壁 |
最小注文数量: | 1set |
---|---|
価格: | Negotiable |
パッケージの詳細: | 耐航性のあるパッキング |
受渡し時間: | 30日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P、MoneyGram |
供給の能力: | 500トン/月 |
条件: | 新しい | 構造: | 火/水管 |
---|---|---|---|
燃料: | 石炭/ガス/石炭燃焼/水熱 | 圧力: | 低い/高圧 |
応用範囲: | 産業/動力火車 | 指定: | カスタマイズされる |
材料: | 炭素鋼/ステンレス鋼 | パッキング: | 鉄フレームのパッケージ |
ハイライト: | ボイラー水壁パネル,ボイラー水壁の管 |

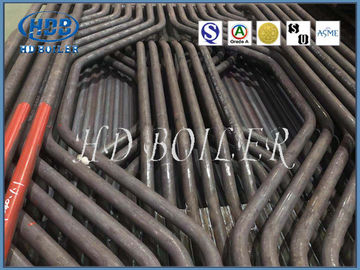

熱交換、ISO/ASMEの証明のための高く有効な膜の発電所のボイラー水壁パネル
プロダクトは導入する
「水壁管」ののフル ネーム、「水壁」の古い名前、別名「上昇の管」。通常炉壁、の内部の壁に縦に置かれて主に炉の炎そして高温ガス送管によって出る放射熱を吸収することを使用する。それはいろいろな種類の現代ボイラーの蒸発の熱する表面およびボイラー水循環のループの基本的なコンポーネントの主なタイプである。炉壁の冷却および保護、従って名前のために。
水壁は最初に熱されないように、高温損傷からの炉を冷却するように設計されていた。後で、よい熱交換機能のために、それはボイラーの主要な熱する部分として次第に蒸気のドラムを取り替えた。
ボイラー部屋の内部の壁に置かれ、多くの平行管から成っている蒸気化の熱する表面。水壁の機能は炉の部屋の高温炎またはガス送管の放射熱を、管の蒸気か熱湯を発生させるために吸収すること、炉壁を保護するために炉壁の温度を減らす。大容量のボイラーでは、炉の炎の温度は、熱放射の強度非常に大きい非常に高くある。40%から50%かボイラーの熱の多くは水壁によって吸収される。少数の小さい容量のボイラーを除いて、現代水管ボイラーは蒸発の主要な熱する表面として水冷の壁を取る。
製造業
膜のタイプ壁のインジケータ・パイプおよび平らな鉄骨構造膜のタイプ壁のインジケータ・パイプの溶接プロセスおよび平らな鉄骨構造のHDBのmanufacureの使用スクリーンの溶接方法はある主に次の通り:
1. 非常に活動的なガスの自動融合は溶接を保護した
保護ガスの混合されたグループは(Ar) 85% | 90%+ (二酸化炭素)に15% | 10%分けられる。装置では、管および平らな鋼鉄は上部および下のローラーによって押され、先に運ばれる。多数の溶接銃は上および底で同時溶接に使用することができる。
2. ワイヤーはサブマージ アーク溶接を
この装置は固定わく溶接ワークステーションに、工作機械持っている変化の鋼管の機能をおよび平らな鋼鉄位置、締め金で止めること、供給、溶接および自動回復、等属する。通常、4挺か8挺の溶接銃が4つか8つのすみ肉溶接の溶接を同時に完了することを装備する。この技術は作動しやすく、管および平らな鋼鉄の表面の高い条件がない。但し、それは水平姿勢の1つの側面でしか溶接し、両側で同時に溶接することができない。
3. 半自動ガス・アークの溶接
この方法と溶接するとき、管スクリーンは溶接銃の手操作によって第一に置かれ、溶接され、そして次に溶接される。この溶接方法は上および下の同時溶接に使用することができないし多数の溶接銃の連続的な、均一溶接を実現することは困難である従って溶接の変形を制御することは困難である。溶接する半自動ガス・アークを管スクリーンの溶接のために使用した場合溶接の変形を最小にするために、溶接順序の適度な選択に注意は払われなければならない。管スクリーンのローカル開始および風邪のような特別型の管スクリーンのすみ肉溶接で密封される平らな鋼鉄のすみ肉溶接灰バケツおよびバーナーのノズルは通常北極のガスが溶接を保護した半自動融合によって溶接される。
非常に活動的なガス保護を溶かす膜の壁の管スクリーンの自動溶接の生産ラインは世界の最先端の膜の壁の管スクリーンの製造技術および装置である。自動制御を、平らな鋼鉄に伸びることから与えることができ、管達成する、等溶接する水平になること終わる。上部および下の溶接銃は同時に溶接することができる溶接の変形は小さく、溶接の後で訂正するほとんど必要性が管スクリーンの幾何学的なサイズが正確であるように、すみ肉溶接の質あるよいがない、形成は美しい、溶接の速度は速く、生産の効率は高い。
変数
名前 | 膜水パネル |
材料 | 炭素鋼、合金、ステンレス鋼 |
管のサイズ | Φ38 - 76のmm、または要求に応じて |
標準 | ISO、ASME |
モデル | 散りばめられる |
適用 | ボイラー燃焼室のまわりのIstallable |
利点
(1)炉壁に対する膜の水冷の壁の保護効果は最も完全である、従って炉壁の厚さそして重量が非常に減るようにだけ、炉壁は処理し難い材料が炉壁の構造を、減らすボイラーの総重量を簡単にするよりもむしろ、絶縁材を必要とする。
(2)膜水壁にまた容易ではないボイラーの肯定的な圧力燃焼の条件によい空気堅さが、形成を合わせる、ことができるより少ない空気漏出スラグにすること、煙の排気の損失熱を減らすために、改善するボイラー熱効率をある。
(3)それは速く、便利な取付けのための製造業者によって部品に溶接することができる。
(4)ボイラーの膜の壁の構造、簡単な維持、ボイラー耐用年数の使用は非常に改善することができる。
特徴
1. 応用素材に関する情報の強さ計算のレポート;
2.鋼板、管および溶接棒の100%NDT (非破壊検査)レポート;
3. 100%X光線の点検報告(溶接の継ぎ目):全体のボイラーの質を保障するため;
4.油圧テスト レポート:標準的な働く圧力および安全を保障しなさい
証明
会社の紹介
、張家港市華東のボイラーCo. 1985年に確立されて、株式会社(HDのボイラーとして取引)は、発電所を作り出す;産業;不用な熱;不用な焼却;生物量;有機性熱キャリアおよび電気蒸気ボイラ。熱する表面の広範囲の範囲とつながれて、HDのボイラーは市場にボイラー圧力部品のボイラー設計、製作、取付け、維持および取り替えを含む独特なサービスを持って来る。
