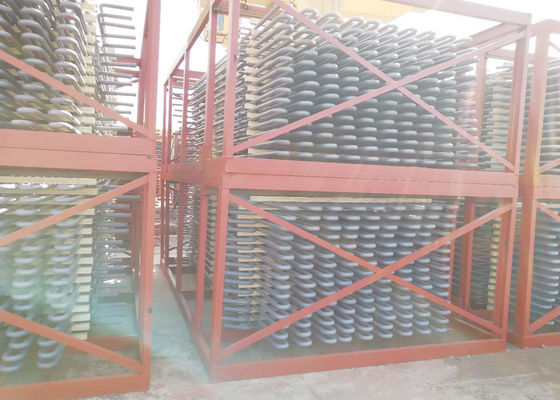

鋼鉄ボイラー予備品過熱装置および再加熱装置の石炭によって発射される熱交換器

鋼鉄ボイラー予備品過熱装置および再加熱装置の石炭によって発射される熱交換器

製品の説明

過熱装置は熱交換の効率を改善するボイラーの重要な部分の1つである。

ボイラーでは、過熱装置の役割は発電所の効率を改善するために過熱蒸気のある特定の温度へ飽和蒸気を熱することである。要するに、中継器は火力発電所のリサイクルの効率を改善する。

過熱装置は極限の上の蒸気の温度である。

再加熱装置は基本的に蒸気がタービンの高圧段階から過熱する過熱装置である。再び熱された蒸気はタービンの低圧段階に送られる。高圧および低圧のタービン間の蒸気を再び熱することによって、発電所周期の電気効率は40%以上に高めることができる。Reheatのリサイクルは大きいボイラーで大きい国の植物でだけ経済的に実行可能であるので使用される。

細部

過熱装置

一般に30 | 60のmm。共通のタイプの流れの過熱装置は蛇行した管である。それに450でより集中的な管のグループが、飾るためにある|ガス送管の温度の1000 ℃の煙道、縦および側面腐食のガス送管の。ガス送管は対流によって管に主に熱を移し、熱の一部は放射によって吸収される。版タイプの過熱装置は炉のまたは出口の上部で整理される管スクリーンの大多数から成っていて放射または半放射のタイプ過熱装置に属する。前は後者はまた対流熱を吸収するが、炉の炎からの放射熱を吸収する。10 mpaの上の発電所のボイラーでは熱吸収を高めるために、スクリーンの両方タイプおよび蛇行したタイプ過熱装置は一般的である。炉の内部の壁で加えられる壁の過熱装置はほとんど使用されない放射過熱装置である。大容量の発電所のボイラーで壁に取り付けられた過熱装置が炉の上および対流の煙道の壁を形作るのに使用されている。映像は複数の整理に過熱装置を示す。過熱装置が付いている小さい容量の産業ボイラーは単段の過熱装置とのだけ条件を満たすことができる。

再加熱装置

再加熱装置のレイアウトは対流、放射および半放射を含む過熱装置のレイアウトに、続く。

対流の再加熱装置はリバース フロー、下流の前部壁に前部壁および垂直に平行流れおよび混合された流れ、単一のコイル、二重コイル、複数のコイルの、平行のおよびぐらつかせた、縦および横のタイプ備えている。対流の再加熱装置は対流熱を吸収する主要な再加熱装置である。

放射再加熱装置は再加熱装置の吸収の炉の放射を示す。

半放射再加熱装置（版の過熱装置）は炉からのより多くの放射を吸収する再加熱装置を示す（全体熱の1/2以上）。

再加熱装置の物質的な選択の原則は過熱装置のそれと同じである。蒸気を再び熱することが冷却容量の過熱装置に劣っているので、設計壁の温度は一般に同じ温度レベルの過熱装置のそれより高い。高温再加熱装置の金属の管は合金鋼（含んでいる金属の管合金の要素の5%以上）から一般に成っている。例えば、12CrlMoV、鋼鉄102、sa213-t91、sa213-tp304、sa213-tp347、等。

相違

適用

飽和蒸気、蒸気の温度を熱するための使用は900までの摂氏温度であることができる。
発電を高める過熱装置容量の改善
