起源の場所: | 中国 |
ブランド名: | HD Boiler |
証明: | ASME, SGS, ISO9001 |
モデル番号: | 過熱装置および再加熱装置 |
最小注文数量: | 1セット |
---|---|
パッケージの詳細: | 輸出のための海の価値があるパッキング |
受渡し時間: | 40日 |
タイプ: | 自然な循環 | 適用: | ボイラーmaintaince、ボイラー管、発熱体 |
---|---|---|---|
材料: | 鋼鉄、耐熱性鋼鉄 | 使用法: | 、動力火車の火力発電所/場所のボイラー産業 |
色: | 顧客の要求 | 燃料: | 石炭燃焼 |
条件: | 新しい | 製品名: | 過熱装置および再加熱装置の管 |
ハイライト: | ボイラーの過熱装置,発電所の再加熱装置 |

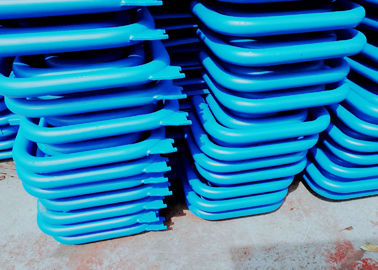

石炭燃焼CFBのボイラーのためのボイラー過熱装置そして再加熱装置の管
記述
大きい国の場所のボイラーのために、過熱装置および再加熱装置は必要な部品である大きいのに、influcedボイラーの安全そして経済を伸ばしなさい。過熱装置はsurnatured温度からの評価される過熱状態の温度に主要な蒸気を熱する、再加熱装置は蒸気タービン高圧シリンダーからのある特定の温度にexaustを熱する熱する表面である熱する表面であり。ボイラー負荷、石炭のタイプのような実行状態が変わるとき、それは-10-+5度の料金水準で出口の温度を確かめるためにそれらを調節することである。
細部
•過熱は全体的効率を上げたり、また刃の腐食を避けるタービンの最後の段階のたくさんの凝縮を避ける。
•炉からの燃焼ガスの熱は蒸気からの湿気の取り外しのために蒸気を過熱するために利用され。
•過熱装置はヘッダーの間で接続される1つ以上の帰りのくねりに平行してususlly複数の管回路を備えている。
•熱いガスからのsurperheaterの蒸気への熱は高温で移る。
•従って管の壁のtemp.stressingを減らすために過熱装置のpromaryセクションは向流および二次セクション流れで並行して整理される。
働く特徴
熱効率を改善するためには、過熱蒸気の圧力はsuperhigh圧力から臨界未満および臨界超過圧力に高められた。しかし過熱装置の金属の性能、蒸気の温度およびreheatesによって限られた540-555度の内で保たれる。
過熱装置の管を通るどんな流れおよび再加熱装置高温蒸気があるか、蒸気を発するべき管の壁の伝達性熱解放の移動係数がかなり小さく、熱伝達の性能粗末であるので、管の壁への蒸気の冷却容量は低い。その間、熱伝達の適度な温度の相違を確かめるために、通常過熱装置および再加熱装置は煙の温度が高い、管の壁の働く温度は幾分高い区域に置かれ、従ってsuperheartersの労働環境および再加熱装置はかなり悪い。再び熱された蒸気圧力のための特に再加熱装置は、低く、管を冷却する容量はより悪い管の金属を確かめる方法を、過熱装置および再加熱装置の設計そして操作にいつ来るかこうしてそれはである重要な問題長期で安全な動作である場合もある。図表4-1はボイラーで使用される共通の金属のための正当な温度の上限をリストする。過熱装置および再加熱装置の設計に関しては合金鋼の高レベルの使用を、避けることは温度の限界の近くに、働くとき管の金属をほとんどある使用した。また正当な圧力をたくさん減らす10-20度の温度の上昇があれば、今回。従って、注意は下記のように面の過熱装置そして再加熱装置の設計そしてランニングのために支払済べきである:
1.toは動くとき蒸気のtempeatureの馬小屋を確かめる。蒸気の温度の変化はないover+5-であるために-10度仮定される;
2.Thereは評価される蒸気の温度を維持するためにいくつかへの操作の状態の変更が伸びるとき確かな方法が過熱装置および再加熱装置のために温度を調節することを必要とする。
3. 平行管間の熱偏差を最小にするため。
再加熱装置の入口の蒸気は蒸気タービンの高圧シリンダーの出口の蒸気である、圧力はtemperatreがsurnatured温度よりわずかに高い、こうして蒸気および熱消費量を両方高める主要な蒸気のそれの約20%。例えば、システムを再び熱することの抵抗は0.3% 1kg/cm2によって、蒸気タービンの蒸気の消費増加する高められる。再加熱装置の蒸気の流れの抵抗を減らし、熱システム効率を改善するために、再加熱装置は通常小さい質量流量を適用するが、その間再加熱装置の管の壁の冷却状態のためにより悪く作る。従って、システムを再び熱することの設計は流れの抵抗を減らしやすい要求する。
適用
飽和蒸気、蒸気の温度を熱するための使用は900までの摂氏温度であることができる。
発電を高める過熱装置容量の改善
私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
相違
タイプ | 利点 | 不利な点 | 支持方法 |
ペンダント タイプ | 1.Firm構造サポート | 1. 底で集まる水を清浄にする凝縮させた蒸気2.の必要性遅い再始動による流れの妨害。 | 上でから支えられる |
逆にタイプ | 凝縮させた蒸気の1.Proper排水 | 1. 高速ガスの流れの構造剛性率に、特に欠けなさい | 下方から支えられる |
横のタイプ |
1. 適切な排水 2. よい構造剛性率。 |
1. それらはflamを直接見ない従って伝達性のタイプから主にある | 通常縦のガスで支えられて主要な炉に平行を導管で送る。 |
