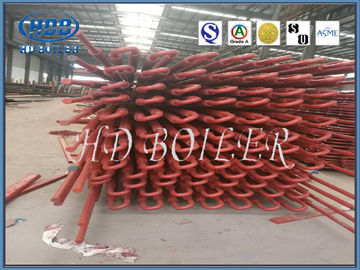

火力発電所のBolierシステムFinned管のエコノマイザの熱交換器

火力発電所のBolierシステムFinned管のエコノマイザの熱交換器

    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
    • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant
  • Bolier System Finned Tube Economizer Heat Exchanger In Thermal Power Plant

    商品の詳細:

    起源の場所: 中国江蘇省
    ブランド名: HD Boiler
    証明: ASME, EN, SGS, ISO9001
    モデル番号: ボイラー エコノマイザ

    お支払配送条件:

    最小注文数量: 1 セット
    パッケージの詳細: 耐航性のあるパッキン
    受渡し時間: 30 日間
    今すぐお問い合わせ
    詳細製品概要
    応用分野: 発電所のボイラー、Bolierシステム 燃料: 石炭燃焼
    タイプ: finned 管 色: 顧客の要求
    石油消費: 2 - 5 (KG/Hour)、2-4L/H 製品: ボイラー エコノマイザ
    使用法: 発電所 価格: Reasonable,Competitive
    標準: ASME



    火力発電所の粉炭のボイラーのためのFinned管のエコノマイザ





    概要


    過熱蒸気に熱されるボイラーの給水から3つの段階があります:給水の予熱、蒸発、および過熱。3つの段階は3つの暖房の表面で終了します。ボイラー蒸気および水回路は3つの暖房の表面、また接続管で構成されます。ボイラー エコノマイザはそれらの1つであり、それは右給水を予備加熱する装置です。従って、それはボイラー蒸気および水回路のボイラー加工液のための低温の暖房の表面です。この装置を通る加工液はmonophasic水(非沸騰のエコノマイザ)です。


    働き主義


    ボイラー エコノマイザはガス送管熱を使用して給水を熱するちょっと熱交換器です。管の外側から来るガス送管は管の壁に熱を渡す管束をごしごし洗う直交流の上下にあります。水は底から上に、およびabsorts管の壁からの熱流れて、温度は高くなっています。この方法はだけでなく、逆流する熱伝達への金属の消費を救うことができますがまた流れ、排出するために水/蒸気、また減少したcorrusionのためによいです。1つは塵のクリーニングのためにもっと、この方法よく働きます。



    火力発電所のBolierシステムFinned管のエコノマイザの熱交換器
    機能


    エコノマイザを使用する起源は排気温度を減らし、ボイラー効率、エコノマイザがいかに示されるかの保存の燃料消費料量を高めるためにガス送管の浪費者熱を使用して給水を熱することです。従ってここに使用ボイラー エコノマイザが蒸発暖房の表面へ来る前に、給水既に熱されれば、熱は蒸発暖房の表面でabsorted、また加熱面積は完全に減ります。ボイラー エコノマイザは置かれる逆流です。加工液の平均温度はsurnatured水のそれより低く、薄い壁および小さい直径の管の適用のための条件を作成するために必須の流れを適用します。全構造はまた非常に堅いです。従って、熱伝達の温度の相違および熱伝達率は同じ煙の温度較差がある対流の蒸発の管束のそれより高いです。対流の蒸発の管束を取り替えるボイラー エコノマイザは大きいのによって金属の消費を減らすことができること伸ばして下さい。更に多くは、熱くする給水ドラムを蒸気を発することを来ますこの方法は水と蒸気のドラム壁の温度の違いを減らすことができ最終的に蒸気のドラムの熱圧力を減らします。上記の理由が原因で、今エコノマイザはボイラーのcrutial部分です。従って私達は次としてエコノマイザの機能を暑気から守ってもいいです:


    1. 低燃費:エコノマイザはボイラーの後部部品に置かれます。従ってこの方法は燃料を節約するために煙およびガスの温度を、に減らすことができます。


    2.improve蒸気のドラムの労働条件:エコノマイザが原因で、給水の温度は蒸気のドラムに入るとき増加します。それは蒸気のドラムの労働条件を改善し、耐用年数を高めるように、給水と蒸気のドラム壁、また蒸気のドラム熱圧力の温度の違いを減らします。


    3.reduceボイラー製造原価:給水のためにボイラー エコノマイザで熱されます。高価格な高温水壁パネルのいくつかを取り替えるボイラー エコノマイザが製造のボイラーにコストを削減するように低温の予備品の使用。

    火力発電所のBolierシステムFinned管のエコノマイザの熱交換器


    タイプ


    材料に従って、エコノマイザは鋼鉄管のエコノマイザおよび鉄のエコノマイザに分けることができます。現在、ほとんどの大きく、中型の容積のボイラーは広く高力および信頼できる働く能力がある、使用し影響に抗できますのでエコノマイザになされる鋼鉄管をその間熱伝達、小さい構造および安価の良い業績があります。1つの欠点は悪いcorrusionの抵抗ですが、今現代ボイラー給水は厳しく扱われます、従って問題はほとんど解決します。


    加工液の暖房延長に従って、エコノマイザが非沸き、沸騰のタイプに分けることができれば。


    1. 沸騰のエコノマイザ:出口の水温はだけでなく、surnatured温度に達することができますがまた割合です総給水の約10-15%、加工液に引き起こされる多くの流れの抵抗の場合には20%以下蒸発する水を作ることができます。


    2. 非沸騰のエコノマイザ:出口の温度は与えられる重圧の下で沸点より低いです20-25度。


    媒体presssureのボイラーのほとんどは沸騰のタイプ エコノマイザを使用します。これは媒体圧力ボイラーの水の潜伏気化熱が高い、熱くする水の熱はsmalですのであり。従ってfunacesの不安定なcombusionを防ぎ、暖房の表面の金属の高められた消費を防ぐことをボイラー エコノマイザで蒸発するべき水を送ることは必要ので余りに低い出口のガス送管の温度によって引き起こされる過熱装置です。さらに、それはエコノマイザの役割を担うのを助けることができます。


    Superhigh圧力ボイラーは大抵非沸騰のタイプ エコノマイザを使用します。これは熱くする水の熱は多くを得ている、従って炉で余りに引き起こされる炉の出口および炉の内部高温によってと出口のガス送管の暖房の表面でスラグになることを防ぐことを水壁パネルで熱するべき水を送ることは必要ですが圧力がより高いとき、潜伏気化熱が減るのであります。そう通常superhigh圧力ボイラーは非沸騰のタイプ エコノマイザを使用します。


    ボイラーの変数はどのタイプのエコノマイザであるか考慮する主要な要因。ボイラー変数が異なるとき、加工液を熱するのに3つの段階で必要とされる熱吸収の比率は違いを生じます。従って3つの熱する表面の対応する整理は余りに変わる必要があります。高い変数の大きい単位に、蒸気化熱吸収はかなり大きい熱すること、再び熱することによる熱吸収、過熱による蒸気の熱吸収はによる水の熱吸収が、より少しです。従って、非沸騰のタイプ エコノマイザはsuperhigh圧力単位のボイラーのための主なタイプです。



    指定


    記述 ボイラー エコノマイザ
    材料 合金鋼、炭素鋼、SA210C、SA213T22、等。
    物質的な標準 ASTM、ENまたはISO等。
    次元 カスタム化
    重量

    分:10トン

    最高。:1000トン

    製錬プロセス: EF+LF + VD
    プロセス Material→Ingotの→の熱く/冷たいRolling→熱処理(和らげるNormalizing+)の→の点検→roughのmachining→UT →2ndの熱処理の→finishing機械化の→Inspection
    UTの標準 ASTM A388かEN10228、等



    品質管理



    1. 衝撃試験および応用素材に関する情報の強さ計算のレポート。

    2. 鋼板、管および電極の100%NDT (非破壊検査)レポート

    3. X線、γ光線および液体浸透テスト点検報告(溶接の継ぎ目):全体のボイラーの質を保障するため

    4. 油圧テスト レポート:標準的な働きの圧力および安全を保障して下さい
