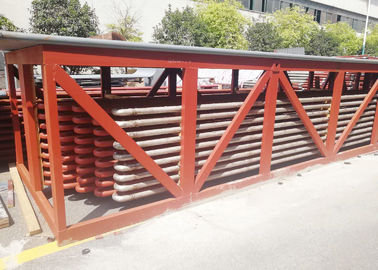

熱動力火車のCFBのボイラーのための第一次/二次過熱装置そして再加熱装置

発電所のボイラーのために、それは過熱蒸気の変数の改善によって火力発電所の熱経済を高めるcrutial方法である。過熱蒸気変数の増加は金属材料によって限られる。過熱装置の設計は熱する表面の管の外壁の温度が鋼鉄の酸化抵抗の正当な温度より低い確かめ、その間機械強さをことを確かめなければならない。高圧の、高温（9.8MPa、540度）およびsuperhigh圧力変数（13.7のMPa、540および555の程度を）適用する金属の開発によって材料はボイラー、私達の国の発電所のボイラーで既に一般にのが常であったりおよび臨界未満圧力変数（16.7MPa、540および555の程度を）開発した。今度はボイラーの多くは臨界超過圧力変数（24.5MPa、540-570度）を適用し、非常に少数の単位は高圧および温度変数を適用する。

私

大きい国の場所のボイラーのために、過熱装置および再加熱装置は必要な部品である大きいのに、influcedボイラーの安全そして経済を伸ばしなさい。過熱装置はsurnatured温度からの評価される過熱状態の温度に主要な蒸気を熱する、再加熱装置は蒸気タービン高圧シリンダーからのある特定の温度にexaustを熱する熱する表面である熱する表面であり。ボイラー負荷、石炭のタイプのような実行状態が変わるとき、それは-10-+5度の料金水準で出口の温度を確かめるためにそれらを調節することである。

発電所の大きいボイラーのために、過熱装置および再加熱装置は総熱する表面の大きい割合を、煙がより高い温度とある区域で整理されるべきである占める。発電所の熱循環の効率を改善するためには、それは必要元の変数f蒸気を次第に改良するようにである蒸気圧力の増加は過熱蒸気のために温度の対応する増加を要求する、または安全に影響を及ぼす蒸気タービンの大きい段階の排気の湿気は余りに高い。従って、過熱装置を貫流する蒸気および再加熱装置は高温蒸気である、過熱装置および再加熱装置の管の壁の温度は高いことを定める熱伝達の性能はかなり悪い。

過熱装置および再加熱装置の機能そして特徴

過熱装置および再加熱装置の機能:

過熱装置および再加熱装置は蒸気の温度を増加するのに使用される熱する表面のための重要な部分であり蒸気エンタルピーを改善し、発電所のために熱循環の効率を高めるために促進することを向ける。

過熱装置はある特定のtempetatureの過熱蒸気にsurnatured蒸気を熱するために働く。ボイラー負荷か他の働く条件が変わるとき、温度の変化の正当な範囲の内で正常、およびであるために過熱蒸気の温度を確かめることは必要である。

発電所の熱循環から、圧力の元の変数および温度はより高く、循環の熱効率はよりよく、または蒸気タービンの後部の蒸気の湿気は余りに高く、安全に影響を及ぼす。superheaerの蒸気の温度が金属材料の限定による金属材料によって、現在限られる間、ほとんどの発電所のボイラーのための過熱状態の温度は540-555 dgreesの範囲の内にまだあり、大きい蒸気タービンの後部の刃の蒸気の湿気を余りに避けるためにこうして中間の再び熱するシステムは加えられる。

再加熱装置の機能は蒸気タービンの後部のblaceの乾燥を高めるためにである蒸気タービンの高圧シリンダーの排気を再び熱された温度へ過熱状態の温度と近くまたは等しい熱し、次に中間圧力シリンダーおよび拡大し、働く低圧へそれらを送ること。通常、再び熱された蒸気の圧力は過熱蒸気のそれの5分の1である。システムを再び熱することの適用は4-5%発電所のために熱効率を高めることができる。

これまでのところ私達の国で、125mw上の容量の単位はすべて1つの時間中間の再び熱するシステムを加える。二重に再び熱することは2%循環の熱効率を再度高めることができるがシステムは非常に複雑である、国民の単位を加えられないが、大きいボイラーのために海外に共通である。

主義

•過熱装置の原則は類似しているボイラーの管の発生を蒸気を発するために。

•過熱装置管上の高温広がりの熱いガスおよび過熱装置およびガスの速度を去る出口のガスの温度に大きさによってが左右される蒸気の温度を上げるため。

適用

飽和蒸気、蒸気の温度を熱するための使用は900までの摂氏温度であることができる。

発電を高める過熱装置容量の改善

私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
