起源の場所: | 江蘇、中国 |
ブランド名: | HDB |
証明: | ISO9001 , SGS , TUV , ASME , EN |
モデル番号: | ボイラー多岐管ヘッダー |
最小注文数量: | 1セット |
---|---|
支払条件: | L/C、T/T |
Fual: | 石炭 | 材料: | SA-335P91 |
---|---|---|---|
保証: | 24か月 | 製品名: | 蒸気ボイラ ヘッダーの配管 |
パッキング: | 耐航性のあるパッキング | 適用: | ボイラー システムおよびインダストリアル・システム |
ハイライト: | ボイラー ヘッダー多岐管,ヘッダーおよび多岐管 |
ボイラー効率を改善するためには、ボイラーは管状のボイラーに次第に熱伝達区域を高めるように開発される。鍋からの鍋の水流は下りの管を通ってより低い箱に突進し、各管束に箱ボディによって配られる。これらの管束の水は絶えず熱エネルギーを吸収し、上部箱ボディに集まり、そして次に鍋のバレルに再び流れる。私達は上部および下の箱ボディ ヘッダーを呼ぶ。ヘッダーは上部ヘッダーおよびより低いヘッダーに分けられるボイラーの重要な部分である。
タイプ
位置に従って、上部ヘッダーおよびより低いヘッダーまたは入口ヘッダーおよび出口ヘッダーがある。集められる束のタイプに従ってそれらは水壁ヘッダー、過熱装置ヘッダー、エコノマイザ ヘッダーに等分けることができる。
細部
ヘッダーは独立した部品ではないが、水壁、エコノマイザ、過熱装置および他の部品の部分は、すなわち、そこに水壁ヘッダー、エコノマイザ ヘッダー、過熱装置ヘッダーである。ヘッダーの機能は蒸気および水加工液を、働く物質の交通機関のパイプラインおよび関係を減らすために集めるか、または配ることで、ドラムの安全性能の改善を促すドラムの穴の数を減らす。炉壁の両側の火格子の近くの水壁のより低いヘッダーは火格子の両側でコークスになることを防ぐ従ってそれはコークス防止箱と呼ばれる。

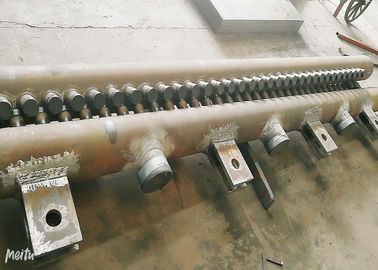

ヘッダーは実際に多くの熱する表面の管によって接続される厚い直径の管である。それは両端に継ぎ目が無い鋼管そして溶接された平らな頭部(エンド キャップ)から成っている。管を溶接するか、または拡大するための箱に多くの穴がある。エコノマイザの管および過熱装置管の両端はヘッダーに接続され、水壁の低価格はヘッダーに接続される。上部端はヘッダーに接続し少数の管は頭部からドラムへの引くことができるまたは水壁の管の上部端はドラムに直接接続することができる。
機能
ヘッダーはボイラーおよび働く物質の均一暖房を保障することの混合の働く物質のための管付属品である。通常産業ボイラーの炉壁は管(water-cooled壁)の列で構成されるが、ボイラーのサイズは巨大であり、構造は複雑である。すべての管の働く物質が同じ熱を吸収することを保証できない。異なった部品の熱吸収に多くの相違がある。ヘッダーを取付けることは加工液の熱吸収、流れおよび冷却およびボイラーの熱効率が最大限に活用され、改善されるようにここに一点に集中し、各管の次のレベルに熱偏差を減らすために配る各管の働く物質を可能にするできる;さらに、ボイラーの甲革の、中間および下方部分の管のサイズ、数およびレイアウトは異なっている。ヘッダーは働く物質の円滑な流通を保障するために各セクションを接続するために責任がある。
分類
材料 | 炭素鋼、合金鋼、ステンレス鋼。 |
長さ | 衣裳の条件に従って。 |
温度較差 | 300℃~1500℃ |
直径(OD) | 76mm~914mm |
