起源の場所: | 中国 |
ブランド名: | HD Boiler |
証明: | ASME, SGS, ISO9001 |
モデル番号: | ボイラーひれ付き管 |
最小注文数量: | 500 PC |
---|---|
パッケージの詳細: | 輸出のための海の価値があるパッキング |
受渡し時間: | 30日 |
ひれ材料: | アルミニウムの、銅および鋼鉄等、炭素鋼、ステンレス鋼 | 管材料: | ステンレス鋼、炭素鋼 |
---|---|---|---|
パッキング: | ひれ付き管の耐航性のあるパッキング | 製品名: | ボイラーひれ付き管 |
適用: | ヒーターの部品、熱交換器 | キーワード: | Uのくねりの熱交換器 |
ハイライト: | 螺線形のひれ付き管,熱交換器のひれ付き管 |

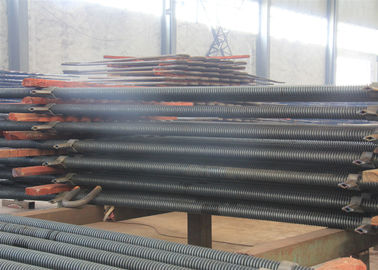

熱湯ボイラーのための鋼鉄ひれ付き管、高性能のボイラー螺線形のFinned管
螺線形のfinned管は化学工業、圧力容器および他の分野のボイラー エコノマイザの熱回復で広く利用されている、空気予熱器および廃熱ボイラ、また熱交換装置。ボイラーで使用される単位の容量はまた小さいから大きいに増加し、適用は一日一日と増加している。現在、中国の多くの専門の製造業者は高周波抵抗溶接、ろう付けの螺線形のfinned管を作り出すことができfinned管の生産設備そして技術は輸入、消化力および吸収から自己啓発への開発され、設計され、そして製造された。質は高度の外国の標準の条件に達した。
finned管を使用する利点:
1. 熱伝達区域は有効なスペースで熱伝達の効果を改善するために高められる。
2. 熱伝達の表面の占有スペースを減らし、早くローディングのボイラーのための容積を、特に減らしなさい。
3. 機器費用を削減し、装置の安全を改善しなさい。
4. 水側面の圧力降下の減少が原因で、作業費は減る。
5. finned管の剛さは高められ、管の地震抵抗は改善される。
ボイラーひれ付き管の技術的な利点
現在、螺線形のfinned鋼鉄管は大抵巻いて、高周波溶接ろう付けの螺線形のfinned鋼鉄管。intergal螺線形のfinned鋼鉄管は長い耐用年数のために上記の3つのタイプの螺線形のfinned鋼鉄管のなったtの更新プロダクトを、安定した熱伝達の性能および明らかあらゆる救う効果備えている。利点は次の面で示されている:
1. 長い耐用年数、3回以上限り溶接されたfinned鋼鉄管を巻くことのそれ。
2. 完全のひれのひれの根のアーク切断および管および滑らかな表面灰の蓄積、ひれの根の不均等な折りたたみによるひれ付き管の他の形態の差し込み、スラグになる灰の現象を除去するため。
3. Hot rolling技術は金属の構造の密度、降伏強さ、引張強さおよび耐久性を改善するために訴えられる。
4. ひれおよび管が螺線形バンドで必要、配られてので、必要な螺線形のfinned管の圧力軸受け容量は同じ厚さおよび内部の直径が付いている継ぎ目が無い鋼鉄管のそれの3回以上である。
5. 高い風速および高い灰の集中(流動性にされる特に循環よる石炭燃焼ボイラーの伝達性の熱する表面の深刻な摩耗の問題を-ベッドのボイラー)に解決する耐久性。
6. 必要なひれ管の構造は完全に他のひれ管の構造が克服できないこと接触の熱抵抗を除去する。さらに、ひれの縦断面図は台形構造である、従って熱伝達の効率はすばらしい範囲に改善される。
7. 必要な螺線形のひれの拡大された表面の熱交換は採用される。同じ働く条件の下で、管束の熱伝達率は同じ厚さおよび内部の直径が付いている継ぎ目が無い鋼鉄管のそれと二度同じ指定を含む溶接された螺線形のひれ付鋼管のそれの3.5-5.5回である。
8. ひれおよび管は必要な構造である、従って高温および粗い環境で使用することができる。finned鋼鉄管の他の形態でひれの弛緩そして取除くことによって引き起こされた熱伝達の性能の不安定がない。
開発および適用
中国の螺線形のfinned管のエコノマイザの開発そして適用は80年代に始まった。自己設計され、製造された螺線形のfinned管のエコノマイザは国内ボイラーに出て来た。90年代では、著者はひれの独特な整理の螺線形のfinned管のエコノマイザによって輸入された三菱350 MW 1160T/H臨界未満循環のボイラーで一般的な慣習的な螺線形のfinned管のエコノマイザを取り替えた。近年、輸入された900MS超重大な石炭燃焼ボイラーはまた螺線形のfinned管のエコノマイザを使用し、操作に入った。ボイラー製造工業は外国のための螺線形のfinned管のエコノマイザを作り出すが、国内ボイラーの適用で後ろ遅れる。
この新開発の螺線形のfinned管のエコノマイザは北西の石炭燃焼自己所有の発電所に加えられたそして公共の発電所、および上海中央、南、東、等…最低のボイラー容量変数は高圧に220のt/hであり、最高のボイラー容量変数は臨界未満状態に1160t/hである。燃える石炭のタイプはれき青炭および細い石炭のれき青炭、無煙炭、混合物、れき青炭および高炉ガスの混合物、および56%-59%の灰分が付いている劣ったれき青炭である。
ボイラーひれ付き管の技術的な変数
項目 | 基礎管O.D (mm) |
基礎管の厚さ(mm) | ひれの高さ(mm) | ひれの厚さ(mm) | ひれピッチ(mm) |
範囲 | 25.4 mm ~1600mm | 2.5 mm ~40のmm | 0.5 mm ~20.0 mm | 0.5 mm ~3.0 mm | 5つのmm | 25.4 mm |
材料 | 炭素鋼、合金鋼、ステンレス鋼 | ||||
長さ | 0 |
プロダクト | Hひれの管 |
基礎管 | 溶接されるまたは継ぎ目が無い |
材料 | 炭素鋼、合金鋼、ステンレス鋼、非鉄合金およびニッケル合金。 |
適用 | Hのエコノマイザ、Hの蒸化器、Hの過熱装置、Hのエアー・ヒーターおよび等。 |
品質管理
1.衝撃試験および応用素材に関する情報の強さ計算のレポート。
2.鋼板、管および電極の100%NDT (非破壊検査)レポート
3. X線、γ光線および液体浸透テスト点検報告(溶接の継ぎ目):全体のボイラーの質を保障するため
4.油圧テスト レポート:標準的な働く圧力および安全を保障しなさい
