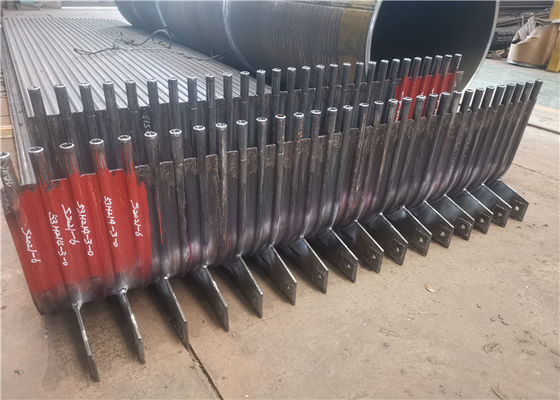

83mmの管CFB置く水壁パネルの低い空気漏出

83mmの管CFB置く水壁パネルの低い空気漏出

導入

ボイラー炉の内部の壁に置かれるいくつかの平行管から成っている蒸気化の熱する表面。水壁の機能は管の炉、農産物の蒸気または熱湯の高温炎またはガス送管の放射熱を吸収すること炉壁の温度を減らし、そして炉壁を保護する。大容量のボイラーでは、炉の炎の温度は非常に高くあり、熱放射の強度は非常にlarge.40である|ボイラーの熱の50%または多くは水壁によって吸収される。少数の小さい容量のボイラーを除いて、水壁は主要である現代水管ボイラーの蒸気化の熱する表面。水壁は構造に従って軽い管のタイプおよび膜のタイプに分けられる。軽い管水壁は通常のボイラー鋼管（図1軽い管水壁）から成っている。配管がより近ければ、よりよい炉壁の保護効果ある。炉壁は軽い耐火物および絶縁材から広く成っている。これらの材料は炉壁に造られるか、またはwater-cooled壁に容易な取付けのための管状の炉壁になるために置くことができる。

膜水壁

膜水壁は管およびひれから成っている気密の構造である。利点は炉のより少ない空気漏出である;ボイラーの鉄骨構造のより少ない負荷および低価格はpipe-layingの壁を使用できる;使いやすい懸濁液の構造および大規模な機械化された生産、高いアセンブリ率、低熱収蔵可能量のために適した熱拡張システムを改良し、星および操業停止の時間を短くするため。不利な点は製造工程が複雑であることである。膜水壁は大容量、高温および高圧ボイラーで頻繁に使用される。

中型、高いおよび超高度圧力ボイラーのための材料および管の直径は、正常な水循環の条件の下で、管の壁炭素鋼の管選ぶことができるよく冷却することができる。補助的で重大な、極度の臨界圧のボイラーのために、熱伝達の悪化への雌ジカおよび高い中型の温度（特に極度の重大な変数が達されるとき）、頻繁に内部通された管（管、典型的な図2）で示されている構造またはCr Mo合金鋼の管の内部の壁の複数のヘッドの螺線形の溝を使用することは必要である。膜水壁のため、最高。ひれの温度そして圧力はまた点検されるべきである。自然循環ボイラの水壁の管の外の直径は一般に42-76mmである、臨界未満圧力は循環のボイラーをである42-51mm制御し、ボイラーかつてによって22-42mmはである。

膜水壁の利点

（1）は炉壁のシーリングを保障し、燃焼室の空気漏出を減らす。

（2）燃焼室の完全な水冷の認識は激化させた燃焼の状態の下でコークスになることを防いでが有利である。

（3）ボイラーの開始そして操業停止の放射能冷却期間は燃焼室の小さい熱収蔵可能量、速い温度の上昇および速い冷却のために短くすることができる。

（ボイラー フレームの負荷を非常に減らし、それが懸濁液および持ち上がることのために便利の4の） Pipe-layingの炉壁は適している。

（5）、管の熱吸収容量は改善される裸の管のタイプと比較されて。

（6）それはボイラー部品の每アセンブリある程度を改良し、設置作業負荷を促進し、そして減らす。

水壁材料は炭素鋼から一般に成っている。ボイラー圧力が14 MPaの上にあるとき、合金鋼はまた部分的に使用される。外径管:自然循環ボイラは51を一般使用| 83のmm;多数の強制-循環のボイラーおよびdirect currentボイラーは22を一般使用| 60のmm。DCのボイラーの水壁は必ずしも自然循環ボイラのそのように直立していないし、また他の形態で水平にまたは囲むことができる。炉の高熱の負荷区域の熱伝達の悪化を防ぐため変数がdirect-currentボイラーで高い、特に、とき内部通された管は頻繁に使用されるまたはスポイラーは管の中で取付けられている。
