起源の場所: | 張家港市、中国 |
ブランド名: | HD BOILER |
証明: | ISO9001 , TUV , ASME , EN |
モデル番号: | 水壁パネル |
最小注文数量: | 5トン |
---|---|
価格: | Negotiable |
パッケージの詳細: | 鉄骨フレームのパッケージ |
受渡し時間: | 60日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 800トン/月 |
製品名: | ボイラー水壁パネル | 適用: | 発電所のボイラーおよび産業ボイラー |
---|---|---|---|
タイプ: | 膜の壁 | 溶接の技術: | サブマージ アーク溶接 |
ハイライト: | 60のパネルのボイラー膜の壁,水中に沈められたボイラー膜の壁,アーク溶接のヒーターの膜の壁 |

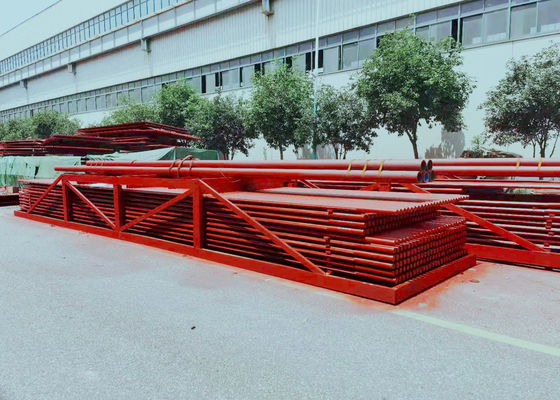

発電所のボイラーの維持のためのサブマージ アーク溶接が付いている60のパネルのボイラー膜の壁
導入
膜水壁は管およびひれから成っている気密の構造である。利点は炉のより少ない空気漏出である;ボイラーの鉄骨構造のより少ない負荷および低価格はpipe-layingの壁を使用できる;使いやすい懸濁液の構造および大規模な機械化された生産、高いアセンブリ率、低熱収蔵可能量のために適した熱拡張システムを改良し、星および操業停止の時間を短くするため。不利な点は製造工程が複雑であることである。膜水壁は大容量、高温および高圧ボイラーで頻繁に使用される。
膜水壁の利点
(1)は炉壁のシーリングを保障し、燃焼室の空気漏出を減らす。
(2)燃焼室の完全な水冷の認識は激化させた燃焼の状態の下でコークスになることを防いでが有利である。
(3)ボイラーの開始そして操業停止の放射能冷却期間は燃焼室の小さい熱収蔵可能量、速い温度の上昇および速い冷却のために短くすることができる。
(ボイラー フレームの負荷を非常に減らし、それが懸濁液および持ち上がることのために便利の4の) Pipe-layingの炉壁は適している。
(5)、管の熱吸収容量は改善される裸の管のタイプと比較されて。
(6)それはボイラー部品の每アセンブリある程度を改良し、設置作業負荷を促進し、そして減らす。
別の製造工程に従って、膜水壁は3つのタイプに分けることができる(図1)を見なさい:1.rolledひれ付き管は列で、より少なく溶接の作業負荷と溶接されるが、ひれ付き管は高い。2.bare低く物質的な費用があり、が容易にさまざまなピッチの条件を満たすことができる平らな鋼鉄要求する高精度および終わりequipment.3を溶接される管およびひれ(平らな鋼鉄)は列で。裸の管の融接は大抵管間の小さいピッチに使用する溶接ワイヤを、満たすことによって、管間のひれ形作られる。膜水壁の管間のピッチはボイラー圧力のような要因と関連し、炉熱負荷、s/dは通常1.2-1.5である。
指定
ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。
名前 | 水壁パネル |
材料 | ASME/GBの標準的な炭素鋼か合金鋼 |
管のサイズ | カスタマイズされる |
標準 | ASME/GBの標準によって |
装置 | 自動生産設備 |
適用 | サトウキビ圧搾機のボイラーおよび発電所のボイラーの維持 |
