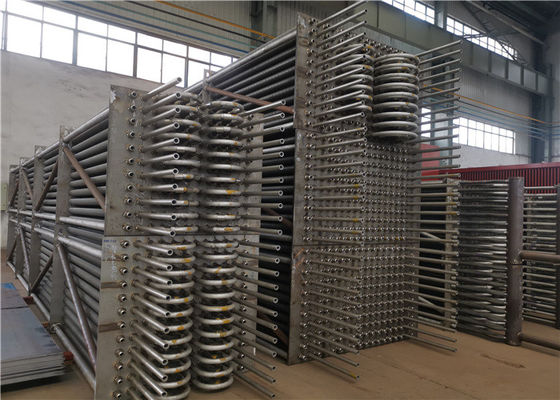

EN10228横のSprialのひれ付き管の発電所のエコノマイザ

発電所の縦のSprialのひれ付き管のエコノマイザは熱圧力を減らす

エコノマイザの記述

エコノマイザは高温ガス送管の熱を吸収し、ガス送管の排気温度を減らし、エネルギーを節約し、そして効率を改善する、従ってそれがエコノマイザと呼ばれるので蒸気のドラム圧力の下で飽和させた水の熱する表面にボイラー給水を熱する排気の煙の不用な熱をリサイクルするためのボイラー尾煙道の下方部分に取付けられているである装置。

管状のエコノマイザは圧力によって限られないし、沸騰のタイプとして使用することができる。それは32の外の直径が付いている炭素鋼の管から一般に成っている| 51のmm。ひれは管に熱伝達を改善するために加えられる。管状のエコノマイザは水平に配例される平行曲げられた管から（蛇紋岩として知られている）成っている。

螺線形のfinned管は高周波溶接方法による螺線形トラックに沿う裸の管の鋼鉄ストリップの溶接によって形作られる。ひれの物質的な巻上げプロセスによる螺線形のfinned管はおよび高周波溶接おおよその0の、接触の熱抵抗を全体として溶ける作りひれおよび管圧力交互になる熱圧力に抗できる。溶接の後の変形は、ために基礎管の忍耐容量を弱めないために、ひれからの基礎管の内部の壁への熱伝達を促さない。sprial finned管によって傷ついている蛇行した管はエコノマイザ、すなわち、sprial finnedエコノマイザの熱する表面として管のグループで（肘の部品にfinnedない）構成される。

指定

適用

典型的な商業および産業適用のボイラー操作の間に、燃料の発熱量のおよそ10-20%は大気への煙道ガスと排出される。積み重ねのエコノマイザは非常にボイラー システム効率を改善する相当数のこの煙道ガスのエネルギー損失を回復するようにそれにより設計されている。エコノマイザを選ぶとき複数の考察がある:

•ガス側の圧力降下。ボイラー積み重ねの加えられた背圧は燃焼空気ファンの効率の機能に影響を与える。エコノマイザおよび燃焼空気ファンは適したシステム操作および容量を保証するためにきちんと大きさで分類されなければならない。

•給水の温度。エコノマイザへの給水はセット・ポイント管の腐食を防ぐために温度220oFで最小限に脱気されなければ。

•Water-sideの圧力降下。給水ポンプはエコノマイザの圧力降下を収容するために大きさで分類されなければならない。さらに、連続的な調整の給水システムはエコノマイザを通して適切な流動度を保障するように要求される。
