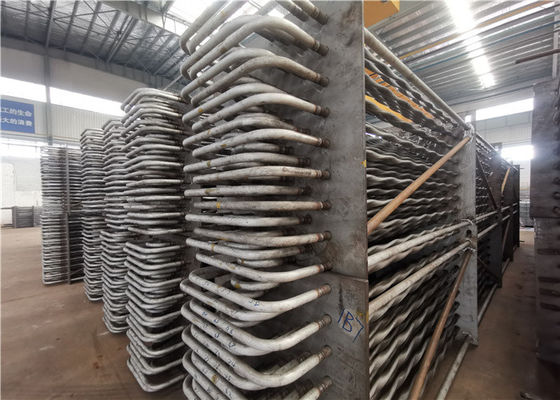

横のSprialの管によってねじられる凝縮のボイラー エコノマイザ

Sprialの横の管の歪んだ管の熱交換器のエコノマイザ

エコノマイザ/熱交換器の記述

熱交換器は熱い液体から冷たい液体へ熱の一部分を移すための装置である。熱交換器は化学薬品、石油、力、食糧の重要な役割を多くの他の工業生産担い。熱交換器は、ヒーターのように、化学生産で広く利用されているクーラー、コンデンサー、蒸化器およびreboiler、ずっと等…

螺線形の平らな管の製造工程は「平らになり」、「熱い」ねじれることが含まれている。改良されたねじれの管の熱交換器は従来の貝および管の熱交換器簡単であるが、多くの刺激的な前進がある。それは次の技術的な、経済的な利点を得た:改善された熱伝達、減らされたスケーリング、本当の逆流、減らされた費用、振動無し、救うスペース、バッフルの要素無し。

管、管および貝の独特な構造が原因で乱れのある程度を促進する螺線形の動きに同時にありなさい。熱交換器の全体の熱伝達率は圧力降下はほとんど同じであるが慣習的な熱交換器のそれより高い40%である。熱交換器を組み立てるとき、螺線形の平らな管および滑らかな管はまた使用することができる。熱交換器はASMEの標準の厳密な調和で製造される。貝および管の熱交換器および慣習的な装置が使用されるところで、そのような熱交換器は取り替えることができる。それは共通の貝および管の熱交換器および版およびフレーム熱の最もよい価値を得ることができる装置を移し、化学および石油化学産業で広い適用見通しを持っている。

指定

適用

典型的な商業および産業適用のボイラー操作の間に、燃料の発熱量のおよそ10-20%は大気への煙道ガスと排出される。積み重ねのエコノマイザは非常にボイラー システム効率を改善する相当数のこの煙道ガスのエネルギー損失を回復するようにそれにより設計されている。エコノマイザを選ぶとき複数の考察がある:

•ガス側の圧力降下。ボイラー積み重ねの加えられた背圧は燃焼空気ファンの効率の機能に影響を与える。エコノマイザおよび燃焼空気ファンは適したシステム操作および容量を保証するためにきちんと大きさで分類されなければならない。

•給水の温度。エコノマイザへの給水はセット・ポイント管の腐食を防ぐために温度220oFで最小限に脱気されなければ。

•Water-sideの圧力降下。給水ポンプはエコノマイザの圧力降下を収容するために大きさで分類されなければならない。さらに、連続的な調整の給水システムはエコノマイザを通して適切な流動度を保障するように要求される。
