SA192M ASMEの標準的なプレハブのボイラー炉壁のパネル

ASMEのSugurの製造所の取り替え/維持のためのSA192Mから成っている標準的なボイラー膜の壁

製品紹介

水壁パネルはボイラー コーナーのまわりで整理される鋼鉄管の列番号で構成されるボイラーの主要な熱する表面である。流水または蒸気は中あり、外側は主に炉の高温燃焼プロダクトの放射熱を吸収するボイラーの炉の炎の熱を、受け入れる。加工液はそれに上がり、熱によって蒸発する。

水壁は最初に設計されていたときに、高温によって傷つかないのは熱されるように、炉を冷却することを意図しなかったからである。その後、ボイラーのための主要な熱する部品であるために次第に蒸気のドラムを取り替えるよい熱交換機能のために。それらはボイラー炉の内部の壁に置かれる多くの平行管から成っている蒸気化の熱する表面である。機能は放射熱を炉の高温火または煙道によってで、管の中の蒸気か熱湯を吸収し、それを保護するためにまた炉壁の温度を減らすこと作り出す。大容量のボイラーでは、炉の炎の温度は非常に高く、熱放射の強度は非常に高い。40-50%は水壁によって熱のさらに吸収される。小さい容量のボイラーを除いて、現在の水管ボイラーのための主要な蒸気化の熱する表面は水壁である。

構造のタイプに従って、水壁はタイプに分けることができる:裸の管のタイプ、膜のタイプおよび管のタイプを突き刺すため。

膜のタイプは最も広く利用されたものである。

膜水壁は管およびひれから成っている気密の構造である。利点は炉のより少ない空気漏出である;ボイラーの鉄骨構造のより少ない負荷および低価格はpipe-layingの壁を使用できる;使いやすい懸濁液の構造および大規模な機械化された生産、高いアセンブリ率、低熱収蔵可能量のために適した熱拡張システムを改良し、星および操業停止の時間を短くするため。不利な点は製造工程が複雑であることである。膜水壁は大容量、高温および高圧ボイラーで頻繁に使用される。

別の製造工程に従って、膜水壁は3つのタイプに分けることができる（図1）を見なさい:1.rolledひれ付き管は列で、より少なく溶接の作業負荷と溶接されるが、ひれ付き管は高い。2.bare低く物質的な費用があり、が容易にさまざまなピッチの条件を満たすことができる平らな鋼鉄要求する高精度および終わりequipment.3を溶接される管およびひれ（平らな鋼鉄）は列で。裸の管の融接は大抵管間の小さいピッチに使用する溶接ワイヤを、満たすことによって、管間のひれ形作られる。膜水壁の管間のピッチはボイラー圧力のような要因と関連し、炉熱負荷、s/dは通常1.2-1.5である。

指定

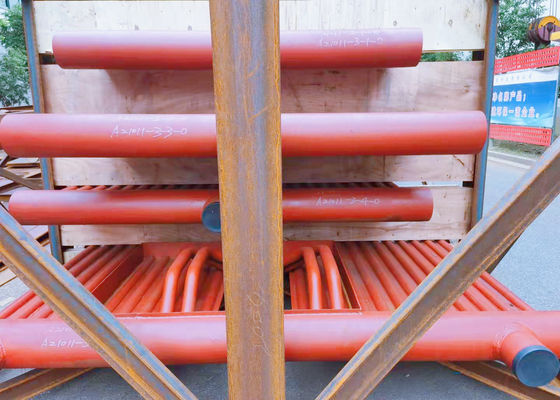

上記の映像は後で指定の細部とのパキスタンの1つのプロジェクトのための膜の壁である:
