起源の場所: | 張家港市、中国 |
ブランド名: | HD BOILER |
証明: | ISO9001,ASME,Grade A,SGS,EN |
モデル番号: | DHL |
最小注文数量: | 1セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 耐航性のあるパッキング |
受渡し時間: | 交渉 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1年ごとの25セット |
条件: | 新しい | タイプ: | 自然な循環 |
---|---|---|---|
使用法: | 産業 | 様式: | 垂直 |
燃料: | 石炭/生物量 | 出力: | 蒸気/熱湯 |
構造: | 水管 | 港: | 上海 |
ハイライト: | 産業熱湯ボイラー,石炭によって発射される熱湯ボイラー |

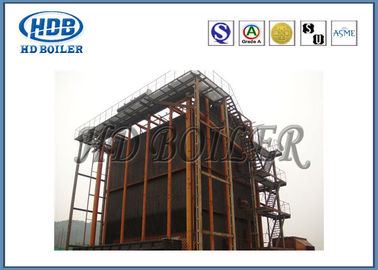

石炭/生物量の燃料が付いている縦の自然な循環水管ボイラー
製品の説明
cornertubeのボイラーは独特のwater-steam周期によって他の水管ボイラーからのそれ自身を区別し、蒸気水混合物からの熱くする蒸気のpre-separationによってがドラムおよび温められていない降水管の外に起こるタイプの自然な循環の水管ボイラーである。
主義
Cornertubeのボイラーは小さい蒸気の出力のために開発された。設計は、優秀な水循環と共に軽い負荷に、適切な冷却べきであるおよそ2つの要因基づいていた。その特殊機能はMonocoqueボディすなわち温められていない降水管が支持フレームの仕事およびない熱的に付管を形作る、それ故に名前のコーナーの管のボイラーである。さらに、配管整理(システム)はまた責任がある;暴徒の管および参加者の暴徒の管そして配水を管理し、蒸気水混合物を集め、ある程度のpre-separationを蒸気および水混合物の作るため。単に置かれて、水循環はドラムとドラムの外の温められていない参加者を通って同時に起こる。
技術的な変数
モデル | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
蒸化器 | t/h | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
仕事圧力 | MPa | 1.25、1.6、2.5 | 1.6、2.5、3.82、5.4 | ||||||||||||||||
蒸気の温度 | ℃ | 194,225,300,350,400 | 225,300,350,400,450,485 | ||||||||||||||||
給水の温度 | ℃ | 20,50,104,130,150 | |||||||||||||||||
燃焼方法 | 層の焼却(火格子) | ||||||||||||||||||
ボイラー効率 | % | ≥82 | ≥84 | ||||||||||||||||
燃料消費料量 | Kg/h | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
主要な蒸気管(DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
弁(DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
煙突の直径(¢) | Mm | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
Toatalのパワー消費量 | KW | 72.15 | 104.5 | 155.9 | 225.9 | 359 | 642 | 838.5 | 785.5 | ||||||||||
火格子の重量 | M2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
吸出し送風機 | Kw | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
送風機 | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
供給ポンプ | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
石炭の製造者 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | |||||||||||
スラグ | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | |||||||||||
速度減力剤 | 0.75 | 1.1 | 1.5 | 1.5 | 3 | 4 | 4 | 5 | |||||||||||
L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
W | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
H | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 |
燃料:バガス、生物量、亜炭、石炭、れき青炭、うろこ状の吠え声、燃料ガス、産業廃棄物、khuffのガス、MFO (海洋の重油)、有機物、オイル、くず、米の外皮、Rubberwoodの沈積物、木、木片。
利点
• 4本の降水管による自己支持の構造。
•それはすべての方向の基盤から拡大し、異なった作動条件に合わせることができる。
•熱拡張は完全にあり、火格子の使用法と熱拡張の相違を始動させる火格子を始動させることは火格子とボイラー間のシーリングの明示によってそこに最小になる。
•暴徒の管への給水の最短パスはより速いに導き、異なった負荷およびのより信頼できる操作はクィック・スタート。
•それは集中された太陽熱発電所(CSP)と主要な燃料が生物量、ごみ処理のガスおよび木であるところ高められた効率を持つために同様につなぐことができる(33%の上で)。
•水が熱する表面からかなり遠くに置かれるドラムから直接供給することができるので熱する表面の構造そして整理は適用範囲が広い。
•泡立つことの危険度が低い。水としておよびドラムに維持する同じを与えられるおよびドラムにスペースに水上のレベルを残す一定したレベルいつも蒸気水混合物(schemactic図表picを参照しなさい)。
•ドラムの水位が安定して、乱れからinaffected残るので可変的な負荷のそして圧力の重要な変更の速い負荷変化そして信頼できる操作。
•より少ない鋼鉄はより低いボイラー ドラムさらにより低いドラムの不在が不必要な熱圧力を必要がない除去したであり。
会社の紹介
、張家港市華東のボイラーCo. 1985年に確立されて、株式会社(HDのボイラーとして取引)は、発電所を作り出す;産業;不用な熱;不用な焼却;生物量;有機性熱キャリアおよび電気蒸気ボイラ。熱する表面の広範囲の範囲とつながれて、HDのボイラーは市場にボイラー圧力部品のボイラー設計、製作、取付け、維持および取り替えを含む独特なサービスを持って来る。
1. 200,000平方メートルの製作区域
2. 80人のエンジニア
3. 200人のコードされた溶接工
4. 30人の認可された検査官(NDTのレベルIIIの教官)
5. 設計および製造のボイラーのためのクラス免許証
6. ISOの9001:2015の品質システム
7. 力ボイラーのASMEの証明書
8. ASME 『S』、『U』およびNBのスタンプの承認
