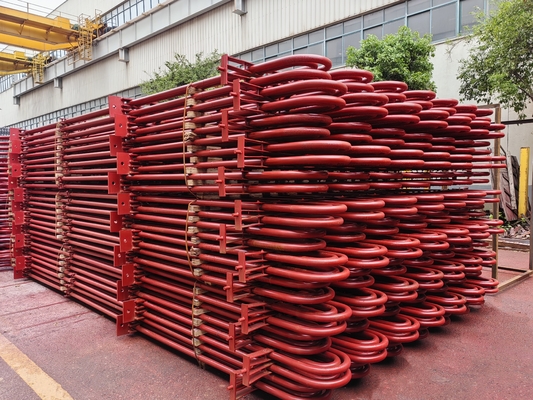

効率の向上と腐食防止のための省エネボイラーエコノマイザー

効率の向上と腐食防止のための省エネボイラーエコノマイザーわかった

概要

ボイラーエコノマイザーは,名前からわかるように,ボイラー燃料消費を削減し,熱効率を向上させるために使用される機器の一種です.煙草ガスからの熱回収により,煙草ガス排出量を削減するボイラーエコノマイザーは主に2つの機能の側面を持っています.1つ目は,煙突ガス内の廃棄熱をボイラー入水温化に使うことです炉の熱効率を向上させる一方,煙草ガスの温度と煙排出量を削減し,環境汚染を減らす.ボイラーエコノマイザーは非常に重要なエネルギー節約機器ですエネルギー節約と環境保護の重要な役割を果たしています

労働費原則

ボイラーエコノマイザーは,排気ガス熱を使って供給水を温めるような熱交換機です. 外側のチューブから流れる排気ガスは,チューブバンドルを洗い,上下に横流しています.熱をチューブ壁に送る水は上から下へと流れ, 管壁から熱を吸収し, その温度は高くなっています. この方法は,金属消費を節約するために反流熱の転送だけでなく,水/蒸気流出や排気量も良くし 腐食も減らせるもう"回,この方法が掃除にはいい

機能

エコノマイザーを使用する起源は,排気気温を低下させ,ボイラーの効率を向上させ,燃料消費を削減するために,煙草ガス廃棄物熱を使用して供給水を温めることです.エコノマイザーという名前ですボイラー経済化器を使用する場合は,供給水は,蒸発加熱表面に来る前に,すでにここで熱されています.したがって,蒸発加熱表面や加熱エリアに吸収される熱は確実に減少します.ボイラーエコノマイザーは逆流に配置されます. 作業流体の平均温度は,表面温度よりも低いです.薄壁と小径の管の適用条件を作成するために,強制的な流れを適用します.熱伝達温度差と熱伝達係数は,同じ煙温度範囲を持つコンベクション蒸発管のバンドルよりも高い蒸発管のコンベクションバンドを代替するボイラーエコノマイザーは,金属消費量を大幅に減少させることができます. さらに,加熱された供給水は蒸気ドラムに流されます.水と蒸気ドラムの壁との間の温度差を減らすことができます蒸気ドラムの熱圧を減少させる.上記の理由により,現在エコノマイザーはボイラーの重要な部品です.したがって,エコノマイザーの機能を以下のように要約することができます:

1燃料節約: 節約装置はボイラーの後部に設置され,煙とガスの温度を低下させ,燃料を節約できます.

2蒸気ドラムの作業条件を改善する: 節約剤により,蒸気ドラムに入るときの給水温が上昇します.給水と蒸気ドラムの壁との間の温度差,蒸気ドラムの熱ストレスを減らす蒸気ドラムの労働条件を改善し,使用寿命を延長します.

3給水はボイラーエコノマイザーで加熱される.高価な高温水壁パネルのいくつかを置き換えるため,低温のスペアパーツをボイラーエコノマイザーとして使用すると,ボイラーの製造コストを削減します.

種類

材料によって,経済化器は,鉄管経済化器と鉄管経済化器に分けることができます. 現在,ほとんどの大型および中規模のボイヤは,広く鋼管製経済化器を使用しています.高い強度と信頼性の高い作業能力があるため耐震性があり,熱伝送性能も良好で,構造も小さく,コストも低くなっています.しかし現在,現代のボイラー給水は厳格に処理されています問題を解くほどです

作業液体の加熱延長に応じて,経済化剤は,沸かさないタイプと沸かしているタイプに分けることができます.

1沸騰省水器:出口水の温度は,超自然温度に達するだけでなく,いくつかの水を蒸発させることができます.作業液体による高流量抵抗の場合,20%以下.

2沸きしない経済化剤:出口温度は,与えられた圧力下での沸点より20~25度低い.

中気圧ボイラーのほとんどは沸騰型エコノマイザーを使用する.これは中気圧ボイラーにおける水の蒸発の潜在熱が高く,加熱水の熱が小さいからである. Thus it is necessary to send some water to be vaporized in boiler economizer so as to prevent unstable combusion in furnaces and prevent increased consumption of metal in the heating surfaces as superheaters caused by too low outlet flue gas temperatureさらに,経済的な役割も果たすことができます.

超高圧ボイラーでは,主に不沸式エコノマイザーを使用します.これは,圧力が高くなったとき,蒸発の潜在熱が減少するからです.熱湯の温度は上昇している間, so it is necessary to send some water to be heated in water wall panels so as to prevent the slagging on the heating surfaces of the furnace outlets and the furnace inside caused by too high temperatures in furnaces and of outlet flue gas通常,超高圧ボイラーでは,不沸式エコノマイザーを使います.

ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイラーのパラメータが異なる場合,ボイヤのパラメータが異なる場合,ボイヤのパラメータが異なる場合,ボイヤのパラメータが異なる場合,ボイヤのパラメータが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが異なる場合,ボイヤが熱吸収の比は,作業液を温めるために必要な3つの段階で,違いを作ります高パラメータの大きなユニットでは,蒸発熱吸収が少ない.水の熱吸収は,加熱によって熱吸収はかなり大きい.したがって,非沸騰型エコノマイザーは超高圧ユニットボイラーの主なタイプです.

仕様

品質管理

1衝撃テストと強度計算報告書,適用された材料の情報

2. 100% NDT (非破壊検査) 報告書 鋼板,チューブ,電極

3X線,γ線,液体浸透剤の検査報告書 (溶接シーム):ボイラーの品質を保証するために

4標準の作業圧と安全性を確保する
