工業用炭素鋼蒸気ボイラー 熱発電所用エコノマイザー
製品詳細
| 材料: | 炭素鋼 | 使用: | 力Plant/CFBのボイラー |
|---|---|---|---|
| タイプ: | 自然な循環/一度直通 | 構造: | 消防・水管 |
| 生産量: | 熱湯/蒸気 | 燃料: | 石炭/ガス/石油で燃やし,水温 |
| 条件: | 新しい | 寸法: | カスタマイズ |
| ハイライト |
産業用蒸気ボイラーエコノマイザー,炭素鋼蒸気ボイラーエコノマイザー,熱発電所蒸気ボイラーエコノマイザー |
||
製品説明

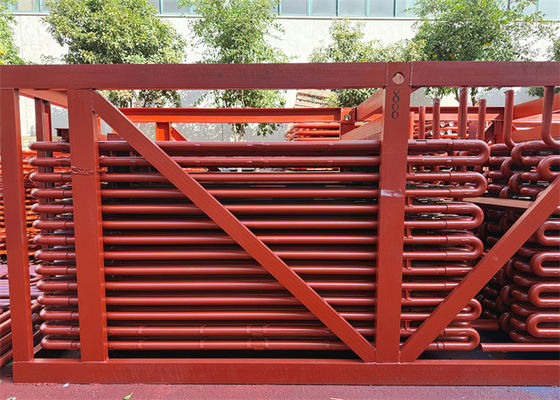

工業用炭素鋼蒸気ボイラー 熱発電所用エコノマイザー
紹介
H型羽根管は,H型羽根管とも呼ばれ,蝶の羽根管とも呼ばれています.鋼の2つを真ん中に弧で対称的に溶接し,フィン (肋骨または蝶) を形成する,前面の形は"H"字に似ているので,H型羽根管と呼ばれます.
H型フィンチューブの2つのフィンは長方形で,およそ四角形である. 側長はスムーズチューブの約2倍である. それは拡張された加熱表面に属している.H型フィニングチューブがフラッシュ抵抗溶接技術を採用溶接シームの融合速度は高く,溶接後に溶接の拉伸強度は大きい.
H型ペニント管は,良い硬さを持ち,管列が長い場合でも使用できる"ダブルH"ペニント管を二重管にすることもできます.滑らかなチューブエコノマイザーの代わりにフィニングエコノマイザーは使用することができます熱伝達面積を効果的に増やし,煙気流量セクションを増加させ,煙の速度を削減し,着用を減らすことができます.
仕様
| 記述 | ボイラー・エコノマイザー |
| 材料 | 合金鋼,炭素鋼,SA210C,SA213T22など |
| 材料規格 | ASTM,EN,ISOなど |
| サイズ | カスタマイズ |
| 体重 |
ミニ: 10 トン 最大:1000トン |
| 溶融プロセス: | EF+LF + VD |
| プロセス | 材料→インゴット → ホット/コールドローリング→ 熱処理 (標準化+テンパー) → 検査 →粗工加工→UT →第2回熱処理 →仕上げ加工 →検査 |
| UT標準 | ASTM A388 または EN10228 など |
テクニカル仕様
材料構造
螺旋翼のチューブ,入口と出口のヘッダー,曲線,フレーム,その他の補助部品から成ります.
構造の取り決め
順列/段階の順序で
機能
(1) エコノマイザーは,ボイラーのような蒸気発生システムです.蒸気を発生するためにボイラーへ行き,水を温める.
(2) このガスがエコノマイザーを通過した後,残った排気ガスの温度はエコノマイザーで水を温め,蒸気を発生させます.効率を向上させ 燃料消費を削減しています
(3) エコノマイザーは,ボイラー排気から排出される,そうでなければ大気中に流失する廃棄熱を,ボイラーへの供給水を (ほとんどの場合) 予熱するために使用します.この方法 は,ボイラー の 効率 を 向上 さ せ,燃料 の 費用 を 削減 する.
種類
電気ボイラーエコノマイザー
| 1 | HDBは,電力用ボイラー用のエコノマイザーを製造しており,石炭,木材,石油,その他の固体燃料で燃料を供給し,ボイラーの高圧蒸気から電力を生産するボイラーを含む. |
| 2 | この経済化器は通常,ボイラーの裏口に位置し,管が水平に動いているように向き合います.ボイラー給水は,ガス流の反対方向でエコノマイザー回路を通ります (反流と呼ばれます). |
| 3 | 裸管は通常灰の汚れを最小限に抑えるために使用されますが,いくつかのボイラーOEMは,螺旋型または長羽管のペニン管でエコノマイザーを設計しています. |
| 4 | HDBは赤裸で螺旋状の羽根や長い羽根のチューブで エコノマイザーエレメントを製造できます もし望むなら 他のチューブタイプに ユニットを再設計できますHDBは,すべてのユーティリティボイラーエコノマイザーのための代替ヘッダーも製造することができます.. |
パッケージボイラーエコノマイザー
| 1 | HDBはユニークな製造能力を持ち オプティマスエンジニアは硫酸プラントの 節約機とスーパーヒーターを設計する際に充分活用しています |
| 2 | これはしばしば,Optimusユニットがより高い熱伝送効率のために構成され,表面面積の要求が減少し,その結果,低価格の製品になります. |
| 3 | HDBは現場の能力を利用し 管のフィンを折り 機材を加工し ヘッダを製造し 管のシートを掘り 材料を切って準備しますそしてすべての圧力部分とキャスティング溶接を実行. |
| 4 | 生産順序とスケジュールに対する HDBの制御が強化され 定時配送の優れた実績を得ることができました |
HRSG エコノマイザー
| 1 | 今日のHRSGモジュールのエコノマイザーは垂直に吊るされるフンチューブで構成されています.HDBは,ほぼすべてのHRSG OEM企業のためにエコノマイザーコイルを製造し,それぞれのユニークな特徴を理解しています. |
| 2 | 多くの場合,ユーティリティ社は,ヘッダーとチューブ曲線内の流れ加速腐食 (FAC) に抵抗するために,通常の炭素鋼から合金材料にエコノマイザーをアップグレードしたいと考えています. |
| 3 | 材料を全て準備し 圧迫部品や 固定部品の 溶接を行います 管のフィニングから ヘッダの製造まで巻き巻きの束を組む時,. |
製造と受容基準
| ■ | JB/T6512 "高周波抵抗の溶接螺旋フィンチューブ付きボイラー製造技術条件" |
| ■ | HG/T3181 "高周波抵抗の溶接スピラルフィンチューブ" |
| ■ | JB/T6511 "螺旋翼管の試験技術条件" |
| ■ | JB1611 "ボイラーチューブマネボックス組立条件" |
| ■ | JB/T1612 "ボイラー圧力製造条件". |
| ■ | JB16I3 "ボイラーの圧力部品の溶接条件". |
*注:HD BOILERは,顧客の要求に応じて,特別なタイプのエコノマイザーをカスタマイズすることができます.
テスト
| 1 | 最新型の"U"折りたたみ機は,チューブの精密冷たい折りたたみに使用されます. |
| 2 | 折りたたむことは,あらゆる種類の熱交換器,コンデンサー,エコノマイザー,ステンレス鋼のボイラー管で,シームレスで,また溶接されています. |
| 3 | "U"折りたたみチューブの後,要求された場合,水力試験とストレスの軽減が行われます. |
| 4 | また,折りたたみの部分の厚さ削減を決定するためにモックアップパーツも準備されています. |
| 5 | 折りたたみの部分に染料の浸透剤の検査は,裂け目や欠陥,またはあらゆる種類の欠陥を検出するために行われます. |
| 6 | 輸送中に損傷を防ぐために特別なパッケージが用意されています. |
製品のハイライト
工業用炭素鋼蒸気ボイラー 熱発電所用エコノマイザー 紹介 H型羽根管は,H型羽根管とも呼ばれ,蝶の羽根管とも呼ばれています.鋼の2つを真ん中に弧で対称的に溶接し,フィン (肋骨または蝶) を形成する,前面の形は"H"字に似ているので,H型羽根管と呼ばれます. H型フィンチューブの2つのフィンは長方形で,およそ四角形である. 側長はスムーズチューブの約2倍である. それは拡張された加熱表面に属している.H型フィニングチューブがフラッシュ抵抗溶接技術を採用溶接シームの融合速度は高く,溶接後に溶接の拉伸強度は大きい. H型ペニント管は,良い硬さを持ち,管列が長い場合でも使用できる"ダブルH"ペニン...
