導入

蒸気のドラムは水管ボイラーの標準機能である。それは水管の先端に水/蒸気の貯蔵所である。ドラムは水管で発生する蒸気を貯え、蒸気/水混合物のための段階分離器として機能する。蒸気ドラムへの「より熱い」-水/および飽和蒸気の蓄積の熱く、冷水の助け間の密度の相違。

蒸気のドラムは水と蒸気間のプライマリ インターフェースである。エコノマイザを通したそして蒸気が給水から離れ、過熱装置に抜かれるドラムへの石炭燃焼工場、ボイラー給水のパス。蒸気のドラムの上部の維持の一定した液体レベルは蒸気の適切な質を提供して必要である。器械使用は高温および圧力に抗しなければならない。

働きプロシージャ

ドラムの働く状態は複雑であり、事故の結果は深刻である。厳しくドラムで使用される材料の化学成分、機械特性、溶接し、処理質を制御し一連の厳密なテストに合格することは必要である。シリンダーはシリンダー ボディおよび頭部で構成される。

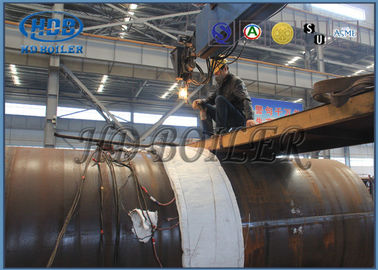

1. シリンダー:ドラムのシリンダー部品を参照する。その内部の直径および長さは内部装置の循環モード、ボイラー容量、蒸気変数および構造と関連している。蒸気のドラムは通常複数のロール巻き枠機械で転がる。臨界未満圧力ボイラーのドラム壁は巨大な出版物で押されるには余りにも厚い。

2. 頭部:臨界未満圧力ボイラーは通常半球、高圧であり超高圧ボイラーは楕円形の、中型圧力ボイラーである取付けのための頭部および内蔵デバイスの維持のマンホールと比較的きっかり楕円形、である。頭部は油圧オイル出版物で押される。

1. 水壁来る蒸気および水の混合物はドラムにからドラムの上部の入口管を通して入る。従ってドラムおよびアークはさみ金の内部の壁によって形作られる狭い環状の道に沿って蒸気水混合物は適切な流動度のドラムの内部の壁に均一に移すことができ開始の間のドラムの上部および下の壁とボイラーの操業停止の余分な温度の違いの難しさを克服し、より速い開始を可能にする。

2. ドラムに入る蒸気水混合物は蒸気水サイクロン集じん器に入り、蒸気水混合物の最初の分離である蒸気水混合物を分けるために流れ方向の変更の慣性を使用する。

3. 分けられた蒸気はまだ多くの水を含んでいる。それは分離器の上から波形の版の分離器に入る。波形の版間のひびを通るある水滴の流れを用いる蒸気、および水フィルムは金属の壁で下方に流れるために形作られる。

4. 二次分離が蒸気によって最終的にきれいになった後蒸気、および重力分離は第3分離である水の密度の相違の使用によって遂行される。

5. 3つの分離の後で、蒸気は蒸気の品質規格に合い、プラテンの過熱装置に飽和蒸気の管からドラムの上で導く。

蒸気水分離の細部

第一次蒸気水分離は水から少しだけ蒸気が熱くする管の方のドラム底から出口の関係（降水管）を通した再循環するようにほぼすべての蒸気を取除く。

二次分離で、蒸気は最終的な水滴の取り外しのための分離器またはスクラバーの要素（通常密接に間隔をあけられた波形の平行版）の二次段階を通して渡される。蒸気はさまざまな港を通してそれから排出される。

付属品

ボイラー システムの主要なコンポーネントはボイラー給水のヒーター、脱気器、ボイラー、供給ポンプ、エコノマイザ、ボイラー、過熱装置、保温器、蒸気システム、コンデンサーおよび凝縮物ポンプである。さらに水および蒸気の流れ、燃料流れ、気流および化学処置の付加を監視する制御のセットがある。

分類

品質管理

1. 衝撃試験および応用素材に関する情報の強さ計算のレポート。

2. 鋼板、管および電極の100%NDT （非破壊検査）レポート

3. X線、γ光線および液体浸透テスト点検報告（溶接の継ぎ目）:全体のボイラーの質を保障するため

4. 油圧テスト レポート:標準的な働く圧力および安全を保障しなさい
