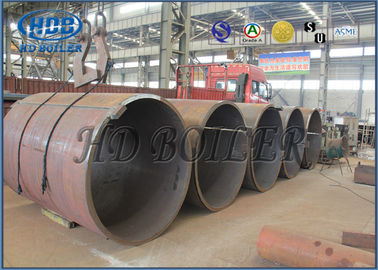

ボイラー蒸気のドラムASME 2017年の版PWHTおよびNDEによって要求される高圧
製品詳細
| 設計及び製作コード: | ASMEセクションIの2017年の版 | 設計圧力: | 7.9MPa |
|---|---|---|---|
| 設計温度: | 300℃ | NDEの条件: | 必須 |
| PWHT: | 必須 | 流体静力学テスト圧力: | 11.9MPa |
| ハイライト |
ボイラーの蒸気のドラム,ボイラー泥ドラム |
||
製品説明
ボイラー蒸気のドラムASME 2017年の版PWHTおよびNDEによって要求される高圧
記述
| 1 | 蒸気のドラムは水管ボイラーの標準機能である。 |
| 2 | それは水管の先端に水/蒸気の貯蔵所である。 |
| 3 | ドラムは水管で発生する蒸気を貯え、蒸気/水混合物のための段階分離器として機能する。 |
| 4 | 蒸気ドラムへの「より熱い」-水/および飽和蒸気の蓄積の熱く、冷水の助け間の密度の相違。 |
| 5 | 最初に上の底の単一のドラムおよび3つのドラムは上でドラムに溶接されたおよび単一のドラム接続された次管のネットワークを通して。 |
機能
| 1 | 蒸気のドラムはだけまたは低レベルにある会社の泥ドラム/給水のドラムに使用されたである。 |
| 2 | 蒸気のドラムおよび泥/水ドラムが付いているボイラーはいわゆるモノラル ドラム ボイラーだけが付いているBiドラム ボイラーそして蒸気のドラム・ボイラーを呼んだ。 |
| 3 | 普通低圧のボイラー評価のために意図されているBiドラム ボイラーの構造間主として高圧評価のために設計されているモノラル ドラム。 |
| 4 | 分けられた蒸気はドラムの上から引き出され、プロセスに配られる。 |
| 5 | 飽和蒸気のそれ以上の暖房は過熱蒸気を普通使用されている蒸気タービンを運転するのに作る。 |
| 6 | 飽和蒸気はドラムの上でから引っ張られ、過熱装置を通して炉を入力し直す。 |
| 7 | 暴徒の管を通して蒸気のドラムに入る蒸気および水の混合物は蒸気からデミスターから成っている内部ドラム乾燥した蒸気を作り出すために水滴を分ける。 |
| 8 | 通常ヘッダーおよび水ドラムのために、熱される降水管の管を通るドラム流れの底の飽和させた水蒸気。 |
| 9 | 給水はまた蒸気のドラムに沿うドラムの中で、伸びる蒸気の供給管を通してボイラー ドラムに与えられる。 |
技術的要求事項:
| 1 | 設計および製作は調和w/ASMEセクションIの2017年の版におよび製造業の指定ある。 |
| 2 | すべての次元はmmにtherwiseが指定しなかったらある。 |
| 3 | すべての横断および円周の溶接はRTの点検をする |
| 4 | ドラムをたたく付属品の溶接はPTの点検をする |
| 5 | PW-391SごとのPWHTは全蒸気のドラムのために溶接が完全だった後要求した。 |
| 6 | 現場溶接のために準備された端はテープによって端からdeoxaluminate 2"のコートによって保護され、次におおわれ、そして水堅いシールを本質的に提供するために密封される。 |
| 7 | ドラムはプライマー ペンキの1つのコートが外的に塗られる（ステンレス鋼を除く）。 |
| 8 | フランジはよく保護される |
注意
ボイラー蒸気のドラム水位は測定および制御両方へ最も重要な発電所変数の1つである。ボイラーの適切な水位の制御はボイラーの安全な操作のために重大である。レベルが余りに低ければ、ボイラー管は過熱することによって傷つく。レベルが湿気または水処理の化学持ち越しによって傷つくには余りにも高ければ、気水分離器はきちんと作用しない、温度調整は困難であり、過熱装置の管およびタービンはできた。
製品のハイライト
ボイラー蒸気のドラムASME 2017年の版PWHTおよびNDEによって要求される高圧 記述 1 蒸気のドラムは水管ボイラーの標準機能である。 2 それは水管の先端に水/蒸気の貯蔵所である。 3 ドラムは水管で発生する蒸気を貯え、蒸気/水混合物のための段階分離器として機能する。 4 蒸気ドラムへの「より熱い」-水/および飽和蒸気の蓄積の熱く、冷水の助け間の密度の相違。 5 最初に上の底の単一のドラムおよび3つのドラムは上でドラムに溶接されたおよび単一のドラム接続された次管のネットワークを通して。 機能 1 蒸気のドラムはだけまたは低レベルにある会社の泥ドラム/給水のドラムに使用されたである。 ...
