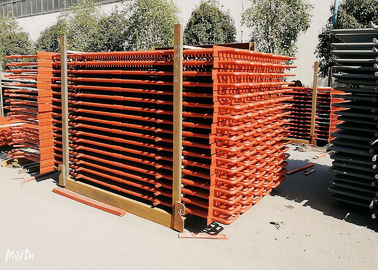

鋼鉄ボイラーは熱動力火車のための過熱装置のコイルの熱交換器を分ける

熱動力火車のための熱交換器として/二次過熱装置および再加熱装置第一次鋼鉄ボイラー部品

ボイラー過熱装置および再加熱装置の製品の説明

発電所のボイラーのために、それは過熱蒸気の変数の改善によって火力発電所の熱経済を高める重大な方法である。過熱蒸気変数の増加は金属材料によって限られる。過熱装置の設計は熱する表面の管の外壁の温度が鋼鉄の酸化抵抗の正当な温度より低い確かめ、その間機械強さをことを確かめなければならない。高圧の、高温（9.8MPa、540度）およびsuperhigh圧力変数（13.7のMPa、540および555の程度を）適用する金属の開発によって材料はボイラー、私達の国の発電所のボイラーで既に一般にのが常であったりおよび臨界未満圧力変数（16.7MPa、540および555の程度を）開発した。今度はボイラーの多くは臨界超過圧力変数（24.5MPa、540-570度）を適用し、非常に少数の単位は高圧および温度変数を適用する。

蒸気圧力の増加によって、蒸気タービンの尾の蒸気の湿気を減らし、また更に発電所の熱経済を改善し、中間の再び熱するシステムは高い変数発電所で広く利用されて、例えばボイラーで再び熱されるために蒸気タービンの高圧シリンダーの排気をに戻って高温に再度送り、および次に媒体圧力に戻ってそれら、拡大し、働く蒸気タービンの低圧シリンダーを送り直す。再び熱することのための要素は再加熱装置と呼ばれる。

一般に、蒸気は高圧過熱装置で示される過熱状態の蒸気と、再加熱装置によって熱された蒸気呼ばれる再び熱された蒸気と熱した。再び熱された蒸気の変数は熱循環の経済と関連している。通常、再び熱された蒸気の圧力は過熱蒸気のそれの約5分の1であり、前の温度は後者のそれとほとんど同じである。例えば、125MWのボイラーのための私達の国家に、400t/hは、過熱蒸気のための変数133.7Mpaおよび555度である;再び熱された蒸気の入口および出口圧力は2.5/2.35MPa、温度である555度、余りにである。200MWのボイラーのために、670t/hは、過熱蒸気の変数13.7MPa、540度である;入口および出口圧力は2.7/2.5Mpaであり、温度はまた540度である。300MWの臨界未満圧力制御の循環のボイラーのために、600MWは、過熱蒸気変数18.27Mpa、540度である;入口および出口圧力はまた3.83/3.63MPa、温度である540度である。システムを再び熱する蒸気の適用は4-5%発電所のために熱経済を高めることができる。私達の国では、125MW上の容量の単位は完全に1つの時間中間の再び熱するシステムを加え、海外に、2つの時中間の再び熱するシステムはより高い変数のある単位を加えられる。

現代ボイラーでは、過熱装置の熱吸収の消費および再加熱装置は加工液のための全体熱吸収の半分にある、従ってボイラーの全体熱する表面の大きい割合のための過熱装置および再加熱装置の記述の熱する表面、および煙の温度がより高い区域に、働く条件すべての熱する表面間の最も悪い置かれなければならない。熱する表面の管の壁の温度は最高に近い。鋼鉄の正当な温度、従って過熱装置および再加熱装置の適度な整理および設計は間のボイラーに経済および信頼性のためにそれほど重要である。安全の保証および過熱装置および再加熱装置の信頼性に基づく設計に関しては、特に合金鋼の使用法を救うためにベストで金属の消費を救うことは非常に必要である。

ボイラー過熱装置および再加熱装置の設計構造

1. 熱する飽和蒸気、温度900までの摂氏温度。

2. 高性能、>90%。

3. 高速暖房。

4. ステンレス鋼との設計。

5. 長い設計耐用年数、15年。

Thechnical変数

ボイラー過熱装置および再加熱装置の機能

次として過熱装置の機能:

1. 更に過熱蒸気の暖房をする乾き飽和蒸気のドラム。ソーダが、混合物を熱するソーダ共存するために混合物の蒸気に炭酸水・を蒸発させるためにだけ加えるとき熱は使用し過熱蒸気の蒸気の温度を作ることができない。過熱蒸気に得るため、一般的な方法は、それ以上の暖房のためにソーダの混合物から離れて、達成するこの作業内容をなる過熱装置に蒸気を発することである。

2.reduceはガス送管の温度、ガス送管の熱を、改善するボイラー効率を回復する。

再加熱装置は仕事をした再び熱し、ある特定の温度に達する低圧の蒸気を一種の蒸気の過熱装置である。それ以上の再加熱装置の役割は発電所の循環の熱効率を改善し、正当な範囲の内で制御される蒸気タービンの最終段階の刃の蒸気の温度を作る。

1つの再加熱装置の役割は、再び熱することのためのボイラーに戻って蒸気タービン高圧シリンダー蒸気の仕事を、することである。それからタービンの中間および低圧シリンダーに仕事を続けることを送返す。

2. 再加熱装置の取付けの変数に会いなさい:蒸気圧力しか高め、温度を増加しないために単位のサイクル効率を、改善することは蒸気タービンの排気の湿気を余りに高く作り、蒸気タービンの安全に影響を与える。蒸気の温度のなお一層の増加は鋼鉄の高温特徴そして費用によって限られる。さらに再熱サイクルを使用して、（第一次reheatは約2% 4%-6%によって二次reheat増加できるサイクル効率を改善できる）更にサイクル効率を改善できる蒸気タービンの増加の蒸気の有用なエンタルピーの低下は排気の湿気かなり減らすことができる。

ボイラー過熱装置および再加熱装置の技術的なデータ

力2kwへの1000kwの温度900までの摂氏温度。

私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。

ボイラー過熱装置および再加熱装置の会社情報

1985年に、張家港市華東のボイラーCo.確立される、HDのボイラー株式会社（HDのボイラーとして取引）は、専門の産業製造業者であり、実用的なボイラーを、産業ボイラー、HRSGのボイラー作り出すwaterwallのパネル、エコノマイザ、空気予熱器、過熱装置、ヘッダー、螺線形のひれ付き管、Hひれの管、ヒート パイプ等HDのボイラーのようないろいろな種類のボイラー部品は、東Laiの工業団地、チャンJiaの一団都市の東の郊外にある。工場立地はすべての方向で速くそしてすぐに伸びていて交通機関が蘇州かウーシーへ上海の港か60kmの州の道へおよそ150kmの高速道路、である。
