起源の場所: | 張家港市、江蘇、中国 |
ブランド名: | HD BOILER |
証明: | ISO9001 , SGS , ASME , EN , TUV |
モデル番号: | ひれ付き管 |
最小注文数量: | 1 10tonsセット/セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 鉄フレームのパッキング |
受渡し時間: | 50-100日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの500トン |
適用: | 発電所のボイラー | 圧力: | 高圧 |
---|---|---|---|
応用範囲: | 産業実用性/発電所 | 指定: | カスタマイズされる |
表面の御馳走: | カスタマイズされる | サイズ: | カスタマイズされる |
機能: | 熱交換器 | 材料: | 炭素鋼/ステンレス鋼等 |
ハイライト: | 螺線形のひれ付き管,熱交換器のひれ付き管 |

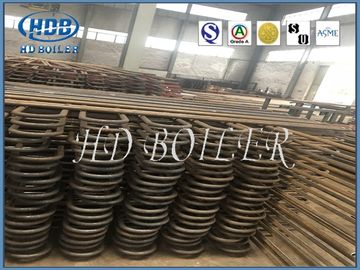

発電所のエコノマイザのためのステンレス製の炭素鋼のひれ付き管の熱交換器
製品の説明
Hひれの管は蛍光灯が付いている2つの鋼鉄ディスクを、対称的に一緒に溶接した手紙" H」のように幾分見える有効な省エネを作成する形を作成するひれ(蝶部分のひれ)を形作るために延長熱する表面備えている。Hひれの管にまた融接の高い比率があり、引張強さを溶接する。Hひれの管は高性能、少し抵抗、より少ない摩耗およびライト級選手を備えているHのエコノマイザによって組み立てられる。
私達のプロダクトは私達の顧客の必要性に従って変更することができ、situation.weの設計はまた安全な、信頼できる有効なHひれtubes.HDのボイラーを製造するために独立製品品質の保証システムを完了し。Hひれの管の生産は高熱の移動の効率とある、彼らにガス送管の抵抗があり、小さいスペースのために設計されている。
ひれ付き管は実用的な/力のstantionの植物のためのボイラーの重要な部分である。
私達のプロダクトはひれ付き管、突き出されたひれ付き管、溶接のひれ付き管、L/LHのタイプひれ付き管、物質的なA179/Alu1060のHのタイプひれ付き管、ステンレス鋼、銅の、銅のnickeを等含んでいる。
次として具体的な変数:
プロダクト
|
Hひれの管
|
基礎管
|
溶接されるまたは継ぎ目が無い
|
材料
|
炭素鋼、合金鋼、ステンレス鋼、非鉄合金およびニッケル合金。
|
適用
|
エコノマイザ、蒸化器、Hのuperheater、Hのエアー・ヒーターおよび等
|
利点
1.Increase管の外の熱伝達区域
ひれ付き管は軽い管の外の熱伝達区域を拡張し、対流の熱伝達の表面は延長表面および軽い管の表面で構成される。従って同じ形のサイズの下で、熱伝達区域は軽い管のそれより大いに大きく、かなり管の外側および石炭の救済者の熱伝達の効率の熱伝達容量を改善する。
2. 熱交換器の構造の円形化
ひれ付き管の束は熱伝達が同じのとき単位ボディの容積の熱伝達区域を高め、熱交換器の容積を減らす。
3. 熱伝達の状態を高めなさい
ガス送管の速度分野の小さい迷路を形作るひれは両側の高い中間および低速、および温度分野の影響、小さい煙道の中間の速度より高かったり、ひれ間の気流の妨害を、流れの境界層の分離および周期の開発をもたらすために高めることができるであり、熱伝達を増強する効果をもたらす流れの境界層および熱境界層の薄くなるひれは、流れの境界層の長さを、薄層のサブレイヤーの境界層の破壊を助ける短くする。
4. 管の外の液体の流れの抵抗を減らしなさい
ひれの平行の場合の気流の方向のひれそして磨くことの方に換気の抵抗の列ごとのぐらつかせたひれの束が同じ条件の下にインジケータ・パイプの約1.2回、であるが、管銀行ひれの次元に熱交換区域の増加の各列によってが1.2回よりずっと大きい比較的軽い管束があるが、こうして全体の熱交換器のYin力の減少を作る管束の列の数を減らすことができる。同時にひれ付き管の熱伝達容量が非常に改善されると同時に、管の外の流動速度は熱の保障の状態の下で適切に減らすことができる流れの抵抗は一般に速度の正方形に比例しているが移動減らす容量は、そう流動速度を熱交換器の抵抗を減らし、作業費を救うことができる。
表面の摩耗を熱することを減らしなさい
gas-solid二相液体が熱する表面を磨くとき、熱交換器の表面、影響および切削熱交換体の表面を通る流れの流れで埋め込まれた固体粒子により引き起こす時熱する表面の摩耗、および摩耗量は流動速度の立方正方形に正比例している。ひれ付き管の熱伝達容量が改善されると同時に、管の外の液体の速度は減らし、熱する表面の摩耗は非常に減らすことができる。同時に従って、ひれ付き管の構造の特徴はひれ付き管を通って流量が摩耗をある程度は減らすことを促すフロー条件を形作ることを可能にすることができる熱する表面の小さい固体粒子の影響そして切断によって与えられる数損害を弱める。
指定
これらの単位が顧客の期待に応えたことを保障するためには、一連の内部プロセス テストはひれ付き管プロダクトの品質管理システムに従って行われた。さらに、製品品質はまた現地の独立したテストの会社によって確認された。
基礎管材料
|
ステンレス鋼、炭素鋼、合金鋼、銅合金、アルミニウム、SA179
|
||
ひれ材料
|
アルミニウム、銅合金、ステンレス鋼、炭素鋼
|
||
標準
|
ASME SA213/ASTM;ASME EA 106、ASME SA178、ASTM B1111
|
||
ひれの深さ
|
0.5-3mm
|
||
基礎管O.D
|
12.7-18mm
|
||
1インチあたりひれ
|
8-20Nos (顧客の要求として)
|
||
テスト条件
|
顧客の要求として物理的性質テスト、化学成分の分析、非破壊試験、他の点検およびテスト。
|
||
適用
|
空気熱交換への空気クーラー、充満空気スリラー、コンデンサー、蒸化器、流動クーラー、ガスのクーラー、オイル クーラー、ラジエーター、冷凍、蒸気、極度のヒーター等。
|
証明
コンタクトパーソン: Miss. Sandy Chen
ファックス: 86- 512-58774453
