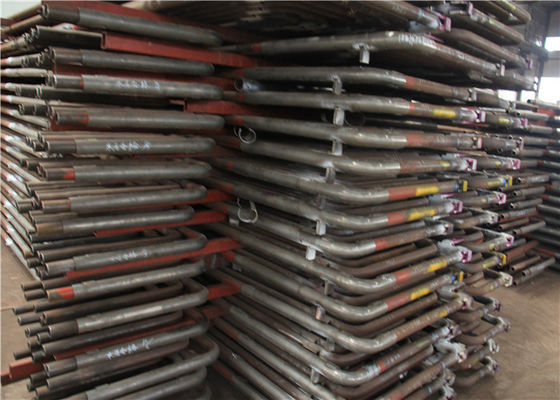

熱回復システムのための高圧蛇行した過熱装置管
製品詳細
| タイプ: | 自然な循環 | 構造: | 水管 |
|---|---|---|---|
| 圧力: | 高圧 | 出力: | 蒸気 |
| 重量: | カスタマイズされる | 燃料: | 廃熱 |
| ハイライト |
高圧過熱装置管,蛇行した過熱装置管,蛇行した過熱装置の管 |
||
製品説明
ASMEの発電所のボイラー過熱装置管は熱い販売のボイラー予備品を巻く
過熱装置のコイルの製品紹介
過熱は全体的効率を上げたり、また刃の腐食を避けるタービンの最後の段階のたくさんの凝縮を避ける。
炉からの燃焼ガスの熱は蒸気からの湿気の取り外しのために蒸気を過熱するために利用され。
過熱装置はヘッダーの間で接続される1つ以上の帰りのくねりに平行してususlly複数の管回路を備えている。
熱いガスからのsurperheaterの蒸気への熱は高温で移る。
従って管の壁のtemp.stressingを減らすために過熱装置のpromaryセクションは向流および二次セクション流れで並行して整理される。
過熱装置のコイルの原則
過熱装置の原則は類似しているボイラーの管の発生を蒸気を発するために。
過熱装置管上の高温広がりの熱いガスおよび過熱装置およびガスの速度を去る出口のガスの温度に大きさによってが左右される蒸気の温度を上げるため。
飽和蒸気、蒸気の温度を熱するための使用は900までの摂氏温度であることができる。
発電を高める過熱装置容量の改善
私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
過熱装置のコイルの特徴
- 次に廃熱ボイラに、そして過熱装置、蒸化器およびエコノマイザを通して煙道の入口によって、そして最終的に大気に排出される煙突によって解放される高温ガス送管の石炭の燃焼は排気の煙の温度150である|蒸気に水を作るのに180 ℃が、高温からの排気温度による熱解放へのガス送管の温度使用されている。
- ボイラー給水は最初に水が熱を吸収し、飽和温度までドラム圧力の下でわずかに熱し、そしてドラムを参加させるエコノマイザに入る。
- ドラムに入る水はドラムの飽和させた水と混合された後熱を吸収し、蒸気を作り出し始めることを、ドラムの下で羽毛の管に沿う蒸化器に入る。通常、蒸気への水回転の部分だけ、従ってソーダの混合物は蒸化器で流れている。
- 蒸気水混合物は蒸化器を去り、上部の鍋のバレルに入り、そして蒸気水分離装置で分かれている。水は鍋のバレルの内部スペースに蒸気は鍋のバレルの上部から過熱装置に入り、過熱蒸気に飽和蒸気を回すために熱を吸収するが落ち、熱を吸収し、蒸気を作り出し続けるように降水管に入る。
- 3熱する表面に相当する蒸気の工程の3つの段階に従って、過熱蒸気が必要でなければ即ちエコノマイザ、蒸化器および過熱装置は、飽和蒸気だけ必要、過熱装置取付けることができないである。
- reheatの蒸気があるとき、再加熱装置は加えることができる。
過熱装置のコイルの変数
| セメントの生産ライン容量t/d | 1000 | 2500 | 5000 | 10000 | |
| ボイラー入口の流れNm3/h | 炉（前部） | 60000 | 88000 | 243000 | 472000 |
| 炉（尾） | 76000 | 170000 | 328000 | 612000 | |
| ボイラー入口のガスのtemperature℃ | 炉（前部） | 370 | 360 | 380 | 390 |
| 炉（尾） | 360 | 320~360 | 330 | 330 | |
| 評価される蒸発t/h | 炉（前部） | 5.8 | 7.25 | 24 | 50 |
| 炉（尾） | 7.5 | 10~15.8 | 20~24.6 | 35.5 | |
| 評価される蒸気圧力Mpa | 炉（前部） | 1.25 | 1.25 | 1.25 | 1.25 |
| 炉（尾） | 1.25 | 1.25 | 1.25 | 1.25 | |
| 評価される蒸気のtemperature℃ | 炉（前部） | 340 | 330 | 350 | 360 |
| 炉（尾） | 340 | 300~340 | 310 | 310 | |
| ボイラー構造 | 炉（前部） | 垂直 | 垂直 | 垂直 | 垂直 |
| 炉（尾） | 垂直 | 縦および横 | 縦および横 | 垂直 | |
企業収益
私達の製品品質は進められた、優秀な設備および製造設備によって保障される。私達は首尾よく私達のプロダクトの優秀な質を保障する400組の高度の処理および点検装置を、血しょう打抜き機を含んで、NCの訓練装置、自動溶接システム、溶接装置および実時間オンライン イメージ投射検出システム、等導入した。
