CFBのボイラー エコノマイザのためのボイラー圧力部品のCSのボイラーひれ付き管の熱交換器
製品詳細
| タイプ: | Hのタイプおよび螺線形のタイプ | 適用: | ヒーターの部品、熱交換器 |
|---|---|---|---|
| ひれ材料: | アルミニウムの、銅および鋼鉄等、炭素鋼、ステンレス鋼 | 製品名: | ボイラーFinned管 |
| パッキング: | ひれ付き管の耐航性のあるパッキング | 保証: | 18か月 |
| ハイライト |
螺線形のひれ付き管,熱交換器のひれ付き管 |
||
製品説明

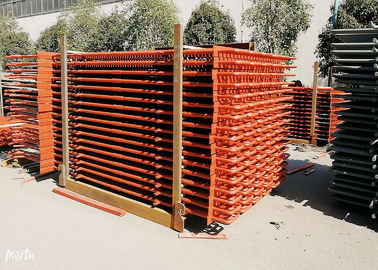

ボイラー予備品のボイラーひれ付き管HのタイプFinned管の螺線形のひれ付き管
Hタイプのfinned管の熱交換器の要素は熱伝達のための高容量を維持したり、優秀な自動クリーニング式特性をおよびボイラー革新のガス送管の無駄熱回復をもたらす機能を保つために所有している。対流熱伝達係数はひれピッチに比例して、ひれの高さおよびひれの幅に反比例していないではない。統合された熱伝達容量はフィン効率、対流熱伝達係数およびfinned比率と関連している。ひれの高さおよびひれの幅の増加を用いる圧力降下の増加。
ボイラーひれ付き管の細部
熱交換の効率を改善し、表面の熱伝達を拡張するため、Hタイプのfinned管はボイラーおよび無駄熱ずっと回復で広く利用されている近年。Hタイプのfinned管は長方形のfinned管から主として得られる。ひれの表面の独特な溝の構造のために、Hタイプのfinned管に優秀なanti-wearおよびよごれ止めの性能がある。
ボイラーひれ付き管の構造
私達のプロダクトは私達の顧客の必要性に従って変更することができ、situation.weの設計はまた安全な、信頼できる有効なHひれtubes.HDのボイラーを製造するために独立製品品質の保証システムを完了し。Hひれの管の生産は高熱の移動の効率とある、彼らにガス送管の抵抗があり、小さいスペースのために設計されている。
ボイラーひれ付き管の原則
•Hのひれ付き管は一種のボイラー部品、手紙「H」と同じようにひれの肯定的なshapを形作るために蛍光灯で溶接されるべき2鋼鉄円の対称を持つためにいわゆるHひれの管である。実用的なボイラー、産業ボイラー、熱交換器の部品の尾のような海洋力で、広く利用されたHエコノマイザ。
•Hエコノマイザの、融合の高い比率の後の溶接の継ぎ目は使用される、抜け目がない抵抗溶接プロセス引張強さを溶接し、よい熱伝導性がある。Hエコノマイザはまた二重管「二重H」のタイプひれ付き管、堅い構造を製造より長い管の列の機会に適用することができる。
タイプのボイラーひれ付き管
Hのひれ（ステンレス製）
螺線形（ステンレス製）
裸の管（ステンレス製）
螺線形にしなさい（CS）
Hのひれ（ND鋼鉄）
統合されて（CS）
Hのひれ（CS）
鋸歯状にされて（CS）
ボイラーひれ付き管の技術的な変数
| 項目 | 基礎管O.D （mm） |
基礎管の厚さ（mm） | ひれの高さ（mm） | ひれの厚さ（mm） | ひれピッチ（mm） |
| 範囲 | 25.4 mm ~1600mm | 2.5 mm ~40のmm | 0.5 mm ~20.0 mm | 0.5 mm ~3.0 mm | 5つのmm | 25.4 mm |
| 材料 | 炭素鋼、合金鋼、ステンレス鋼 | ||||
| 長さ | 0 |
||||
| プロダクト | Hひれの管 |
| 基礎管 | 溶接されるまたは継ぎ目が無い |
| 材料 | 炭素鋼、合金鋼、ステンレス鋼、非鉄合金およびニッケル合金。 |
| 適用 | Hのエコノマイザ、Hの蒸化器、Hの過熱装置、Hのエアー・ヒーターおよび等。 |
品質管理
1. 衝撃試験および応用素材に関する情報の強さ計算のレポート。
2. 鋼板、管および電極の100%NDT （非破壊検査）レポート
3. X線、γ光線および液体浸透テスト点検報告（溶接の継ぎ目）:全体のボイラーの質を保障するため
4. 油圧テスト レポート:標準的な働く圧力および安全を保障しなさい
製品のハイライト
ボイラー予備品のボイラーひれ付き管HのタイプFinned管の螺線形のひれ付き管 ボイラーひれ付き管の製品の説明 Hタイプのfinned管の熱交換器の要素は熱伝達のための高容量を維持したり、優秀な自動クリーニング式特性をおよびボイラー革新のガス送管の無駄熱回復をもたらす機能を保つために所有している。対流熱伝達係数はひれピッチに比例して、ひれの高さおよびひれの幅に反比例していないではない。統合された熱伝達容量はフィン効率、対流熱伝達係数およびfinned比率と関連している。ひれの高さおよびひれの幅の増加を用いる圧力降下の増加。 ボイラーひれ付き管の細部 熱交換の効率を改善し、表面の熱伝達を拡張す...
