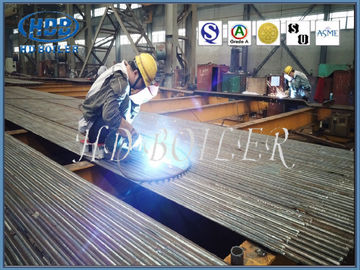

SA210A1炭素鋼のボイラー膜の壁電気水ボイラー予備品

石炭燃焼ボイラーのための膜のタイプ ボイラー水壁パネル

概説:ボイラー膜水壁パネル

水壁パネルはボイラー コーナーのまわりで整理される鋼鉄管の列番号で構成されるボイラーの主要な熱する表面である。流水または蒸気は中あり、外側は主に炉の高温燃焼プロダクトの放射熱を吸収するボイラーの炉の炎の熱を、受け入れる。加工液はそれに上がり、熱によって蒸発する。

フル ネームはまた水壁の管、古い名前であるwater-cooled壁、呼んだ暴徒をである。通常炉の内部の壁に縦に置かれて、炎および高温ガス送管によってそれらが放射熱を吸収するのに使用されている。それらはさまざまな現代ボイラー、また水循環回路の基本的な部品のための熱する表面の主要な形態である。なぜならそれらに炉壁、いわゆる水壁パネルを冷却し、保護することの機能がある。

水壁は最初に設計されていたときに、高温によって傷つかないのは熱されるように、炉を冷却することを意図しなかったからである。その後、ボイラーのための主要な熱する部品であるために次第に蒸気のドラムを取り替えるよい熱交換機能のために。それらはボイラー炉の内部の壁に置かれる多くの平行管から成っている蒸気化の熱する表面である。機能は放射熱を炉の高温火または煙道によってで、管の中の蒸気か熱湯を吸収し、それを保護するためにまた炉壁の温度を減らすこと作り出す。大容量のボイラーでは、炉の炎の温度は非常に高く、熱放射の強度は非常に高い。40-50%は水壁によって熱のさらに吸収される。小さい容量のボイラーを除いて、現在の水管ボイラーのための主要な蒸気化の熱する表面は水壁である。

変数

膜水壁の利点

（1）は炉壁のシーリングを保障し、燃焼室の空気漏出を減らす。

（2）燃焼室の完全な水冷の認識は激化させた燃焼の状態の下でコークスになることを防いでが有利である。

（3）ボイラーの開始そして操業停止の放射能冷却期間は燃焼室の小さい熱収蔵可能量、速い温度の上昇および速い冷却のために短くすることができる。

（ボイラー フレームの負荷を非常に減らし、それが懸濁液および持ち上がることのために便利の4の） Pipe-layingの炉壁は適している。

（5）、管の熱吸収容量は改善される裸の管のタイプと比較されて。

（6）それはボイラー部品の每アセンブリある程度を改良し、設置作業負荷を促進し、そして減らす。

分類

構造のタイプに従って、3つの主なタイプがある:裸の管のタイプ、膜のタイプ、および管のタイプを突き刺すため。裸の管のタイプは単純構造が付いている継ぎ目が無い鋼鉄管の全列で構成される。膜水壁は一種の密封された結合された暖房の表面を形作る水壁の多くの転がされたfinned管の共同溶接である。それはだけでなく、炉の空気堅さを改善し、空気漏出を減らし、また炉壁を保護し、炉壁の重量を減らし、構造を簡単にすることができる。銃剣の管の水壁は長い20-25mmおよび水壁の管で溶接される直径の6-12mmのおよび熱吸収を水壁の部品で減らし、燃焼の地帯の温度を増加するためにクロム鉱石の砂の処理し難いプラスチックとそれから塗られてである一種のピン。それは燃料の点火が特に困難のまたはある液体のスラグ排出の炉機会のために適している。レイアウトに従って、2つのタイプのwater-coolingの壁がある;壁付けられたタイプおよび仕切りのタイプ（すなわち二重味方された暖房）。前は1つの側面の熱を吸収する炉壁の内部の壁で大抵埋め込まれる、;あとで2つの別々の部に全炉を分け、両側で熱される大規模なボイラー炉の真中で大抵取付けられている。

会社の紹介

、張家港市華東のボイラーCo. 1985年に確立されて、株式会社（HDのボイラーとして取引）は、発電所を作り出す;産業;不用な熱;不用な焼却;生物量;有機性熱キャリアおよび電気蒸気ボイラ。熱する表面の広範囲の範囲とつながれて、HDのボイラーは市場にボイラー圧力部品のボイラー設計、製作、取付け、維持および取り替えを含む独特なサービスを持って来る。
