SGSの垂直6000mmヒーターの壁パネルの蒸気化の熱する表面
製品詳細
| 条件: | 新しい | 構造: | 火/水管 |
|---|---|---|---|
| 燃料: | 石炭/ガス/石炭燃焼/水熱 | タイプ: | 省エネ |
| 圧力: | 低い/高圧 | 応用範囲: | 産業/動力火車 |
| 指定: | カスタマイズされる | パッキング: | 鉄フレームのパッケージ |
| ハイライト |
SGSのヒーターの壁パネル,6000mmのヒーターの壁パネル,縦のヒーター水壁パネル |
||
製品説明
高く有効な水壁パネルSGSの標準60.5x5.8x6000mmの産業ボイラー部品
プロダクトは導入する:ボイラー膜水壁パネル
通常炉壁、の内部の表面に縦に置かれて主に炉の炎そして高温ガス送管からの放射熱を吸収することを使用する。それは現代ボイラーの蒸気化の熱する表面およびボイラーの水循環のループのまた基本的な部分の主なタイプである。および保護炉壁の役割、それ故に名前冷却が原因で。
water-coolingの壁は最初に高温で傷つかないのは熱されないように、炉を冷却するように設計されていたからである。後で、よい熱交換機能の結果として、次第にドラムをボイラーの主要な熱する部分になるために取り替えた。

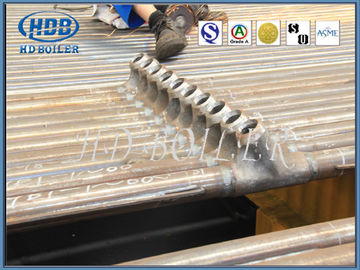

水壁の眺めの近く
水壁の眺めの近く
多くの平行管で構成される蒸気化の熱する表面はボイラー炉の内部の壁で整理される。水壁の役割は炉の高温炎またはガス送管の放射熱を吸収すること、管の蒸気か熱湯を発生させること、炉壁の温度を減らすことで炉壁を保護する。大容量のボイラーでは、炎の温度は非常に高く、熱放射の強度は非常に高い。ボイラーは40%から50%または水壁によって吸収される熱の多くを含んでいる。少数の小さい容量のボイラーを除いて、現代水管ボイラーは水冷の壁を使用する主要な蒸気化の熱する表面として。
変数
| 名前 | 膜水パネル |
| 材料 | 炭素鋼、合金、ステンレス鋼 |
| 管のサイズ | Φ38 - 76のmmは、カスタマイズする |
| 標準 | ISO、ASME |
| モデル | 散りばめられる |
| 適用 | ボイラー燃焼室のまわりのIstallable |
ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。
タイプ
構造のタイプに従って、主に3つのタイプがある:軽い管のタイプ、膜のタイプおよび穴を開ける管のタイプ。インジケータ・パイプの水壁は継ぎ目が無い鋼管の全列で構成され、構造は最も簡単である。膜の水冷の壁は空気漏出を減らさせるそれにだけでなく、炉の空気堅さを改善できる密封された合成物の暖房の表面に多くの転がされた水冷の壁のひれ付き管のスポット溶接によって一緒に溶接されるがまたよりよく減った炉壁および構造の重量を作る炉壁を保護することは簡単にした。刺すような管のwater-coolingの壁は20の多くのピンが付いているwater-coolingの壁の管で溶接される| 25mm長さにおよび6 |直径の12mm、およびwater-coolingの壁の部品の熱吸収を減らし、燃焼の地帯の温度を増加するために亜クロム酸塩の処理し難いプラスチックとそれから塗られて。それは燃料の点火が特に困難のまたはある液体のスラグ排出の炉機会のために適している。レイアウトの位置に従って、2種類の壁のタイプおよび隔壁のタイプがある（すなわち、両側は熱される）。前は1側面吸収熱の炉壁の内部の壁で大抵、埋め込まれる。後者のほとんどは2つの別々の部に全体の炉を分ける大きいボイラー炉の真中で熱される双方取付けられている。
証明
HDのボイラーは含んでいるクラス設備のベストを提供する
- 200,000平方メートルの製作区域
- 150人のエンジニア
- 600人のコードされた溶接工
- 60人の認可された検査官（を含むNDTのレベルlllの教官）
- 設計および製造のボイラーのための等級ALicenses （質の監督および点検の国家行政管理総局によって出される）
- ISOの90001:2008の品質システム
- 実用的なボイラーのASMEの証明書
- ASME 『S'、『U』およびNBのスタンプの承認
