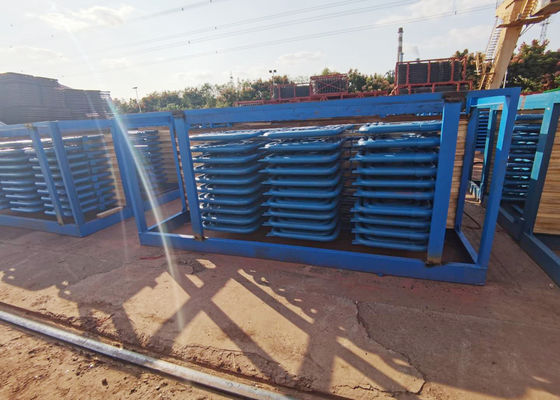

ASME/GBの標準の炭素鋼の低温のボイラー過熱装置

ボイラー システムの熱交換器そして容器のための炭素鋼の低温の過熱装置および再加熱装置の管のコイル

過熱装置および再加熱装置の働く特徴:

熱効率を改善するためには、過熱蒸気の圧力はsuperhigh圧力から臨界未満および臨界超過圧力に高められた。しかし過熱装置の金属の性能、蒸気の温度およびreheatesによって限られた540-555度の内で保たれる。

過熱装置の管を通るどんな流れおよび再加熱装置高温蒸気があるか、蒸気を発するべき管の壁の伝達性熱解放の移動係数がかなり小さく、熱伝達の性能粗末であるので、管の壁への蒸気の冷却容量は低い。その間、熱伝達の適度な温度の相違を確かめるために、通常過熱装置および再加熱装置は煙の温度が高い、管の壁の働く温度は幾分高い区域に置かれ、従ってsuperheartersの労働環境および再加熱装置はかなり悪い。再び熱された蒸気圧力のための特に再加熱装置は、低く、管を冷却する容量はより悪い管の金属を確かめる方法を、過熱装置および再加熱装置の設計そして操作にいつ来るかこうしてそれはである重要な問題長期で安全な動作である場合もある。図表4-1はボイラーで使用される共通の金属のための正当な温度の上限をリストする。過熱装置および再加熱装置の設計に関しては合金鋼の高レベルの使用を、避けることは温度の限界の近くに、働くとき管の金属をほとんどある使用した。また正当な圧力をたくさん減らす10-20度の温度の上昇があれば、今回。従って、注意は下記のように面の過熱装置そして再加熱装置の設計そしてランニングのために支払済べきである:

1.toは動くとき蒸気の温度の馬小屋を確かめる。蒸気の温度の変化はないover+5-であるために-10度仮定される;

2.Thereは評価される蒸気の温度を維持するためにいくつかへの操作の状態の変更が伸びるとき確かな方法が過熱装置および再加熱装置のために温度を調節することを必要とする。

3. 平行管間の熱偏差を最小にするため。

再加熱装置の入口の蒸気は蒸気タービンの高圧シリンダーの出口の蒸気である、圧力はtemperatreがsurnatured温度よりわずかに高い、こうして蒸気および熱消費量を両方高める主要な蒸気のそれの約20%。例えば、システムを再び熱することの抵抗は0.3% 1kg/cm2によって、蒸気タービンの蒸気の消費増加する高められる。再加熱装置の蒸気の流れの抵抗を減らし、熱システム効率を改善するために、再加熱装置は通常小さい質量流量を適用するが、その間再加熱装置の管の壁の冷却状態のためにより悪く作る。従って、システムを再び熱することの設計は流れの抵抗を減らしやすい要求する。

再び熱された蒸気圧力は低く、高い温度大きい特定のvolumnである。過熱蒸気と比較される体積流量は過熱蒸気（約4-5回）よりずっと大きいがその質量流量はより小さい。従って、速い蒸気の流動度を余りにも確かめ、抵抗大きい余りにも流れないには蒸気のために流れの道の断面区域を高めることは必要である。従って、中間の再び熱するボイラーに、再加熱装置の流れの道区域は過熱装置のそれより大きい常に。伝達性の再加熱装置のために、通常構造はより大きい直径が付いている管を加え、surpentineの管はより多くの管によって並行して束ねる。

再び熱された蒸気のために圧力は小さい低い、cofficient熱それである熱偏差に非常に敏感である。別の単語では、同じ熱偏差の状態で、再び熱された蒸気の出口の温度の相違は過熱蒸気のそれより大きい。

再び熱された蒸気の出口の蒸気の温度は入口の蒸気の温度によって影響を及ぼされる。一定した圧力操作の状態の下の単位の発電機に、蒸気タービンの高圧シリンダーの排気温度は負荷の減少と減る。従って再加熱装置の低い入口の蒸気の温度による現時点でそれは出口の蒸気の温度を相応じて減る作る。伝達性の再加熱装置のために、伝達性の蒸気の温度の特徴はsignificiantであり、蒸気の温度の調節の捧げ物は過熱装置のそれより大きい。

ボイラーが、または炉が始まるか、または安全がドア停止するかついているとき、多分再加熱装置を燃え尽きる再加熱装置に蒸気の流れまたは小さい流れがない。再加熱装置と過熱装置の間にボイラーがオン/オフになる、または蒸気タービンはバイパス装置から負荷、再加熱装置を十分な冷却の蒸気を得ることができる取除く従ってとき高低圧力バイパス システムを取付けるために、それは必要そしてである。
