製品詳細
| 製品名: | ボイラー過熱装置 | タイプ: | 低温、中間温度および高温 |
|---|---|---|---|
| 材料: | 炭素鋼 | 標準: | ASME、GB、ENのセリウム |
| ハイライト |
CFBのボイラー過熱装置および再加熱装置,75T/Hボイラー過熱装置および再加熱装置,セリウムの標準的な過熱装置および再加熱装置 |
||
製品説明

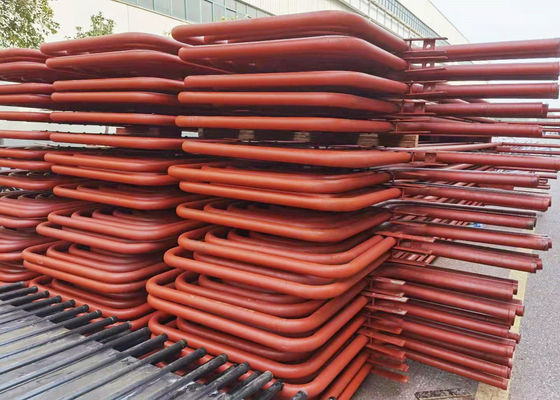

ASMEまたはセリウムの標準の75 T/H亜炭によって発射されるCFBのボイラーのための継ぎ目が無い炭素鋼の過熱装置
Arrnagementおよび指定:
ボイラーに高低の過熱装置がある、HSはサイクロン集じん器の後でガス送管の管で整理され、LSは後部の縦シャフトで整理される。飽和蒸気はドラムの8つのφ108×5飽和蒸気の接続の管によって天井のエンクロージャ ヘッダーに導入され、次にLSによって熱されることの後のφ 42×4.0の管を通した低温の過熱装置に、温度を調節するためのdesuperheaterに入り、次にHSにφ108×5の8つの管を通って、およびSH出口ヘッダーに入ることの後で主要な蒸気弁を通って蒸気タービンに送られて入る。
LTの過熱装置はcontranatant整理を採用し、HTの過熱装置は下流の整理である。蒸気のコレクションそして配分は幅の方向の方法を流れる蒸気の不均等を改善する採用し、ローカル コイルを防ぐために偏向を蒸気を発すること当然を過熱した。
材料:
安全操作を保障するためには、LTの過熱装置はSA210 Gr.A1の継ぎ目が無い鋼鉄管を使用し、HTの過熱装置はlow-alloyed SA213 T22の継ぎ目が無い鋼鉄管を使用する。
働き主義
過熱装置はボイラーによって飽和温度からの過熱装置に蒸気を熱する部品である。それはまた過熱装置と呼ばれる。
過熱装置は熱伝達モードに従って対流のタイプ、放射タイプおよび半放射タイプに分けることができる;
構造の特徴に従って、それは蛇行した管のタイプ、スクリーンのタイプ、壁のタイプおよび壁のタイプに分けることができる。
皆いくつかの平行管および入口および出口多岐管から成っている。
多くの工業プロセスおよび実用性が飽和蒸気だけ要求するのでほとんどの産業ボイラーに過熱装置がない。
過熱装置は発電所、機関車および海洋のボイラーに一般に全体の蒸気原動機の熱効率を改善するために取付けられている。
極度のヒーターのタイプ:
1. 放射極度のヒーター:それは最も早いタイプの極度のヒーターであり、直接flamまたは火からの保護への水管の銀行の上にまたはの後ろにそれらある。
変数対流を高める
a. 増加燃料および気流（燃焼ガスの流れ）
b. 蒸気の質量流量を高めること
放射はflamの温度に主に依存している。蒸気の流動度がより低くなるために出口の温度を増加するように。
放射極度のヒーター
それらは金属の温度の改善を要求する熱源--にさらされて置かれる。
放射およびconvetive極度のヒーターおよび再加熱装置は高温蒸気のために使用される。
ボイラーの高温放射蒸気の極度のヒーターの付属品
それはsnake-like管（炭素鋼、合金鋼または耐熱性鋼鉄、等）からおよびコレクション箱および他のサポート資料成っている。管はユーザーのニーズに従って一般に指定をのφ32、φ38、φ42または他のタイプ、別に備えている。
再加熱装置
それらは極度のヒーターとして健全であるが、出口として極度のヒーターが、より少ない質の物質的な合金を立てることができるより極度のヒーターおよび圧力がより少なく20% -25%であるより温度は少しより少なくある。
適用:
蒸気の極度のヒーターは密な管のコイルから成り、tempearture 450ºC-1000ºCの下の煙道に置かれる。
10Mpa上の発電所のボイラー容量のために、プラテンおよびコイル状の過熱装置は通常採用される。
過熱装置および再加熱装置の相違は何であるか。
| タイプ | 利点 | 不利な点 | 支持方法 |
| ペンダント タイプ | 1.Firm構造サポート | 1. 底で集まる水を清浄にする凝縮させた蒸気2.の必要性遅い再始動による流れの妨害。 | 上でから支えられる |
| 逆にタイプ | 凝縮させた蒸気の1.Proper排水 | 1. 高速ガスの流れの構造剛性率に、特に欠けなさい | 下方から支えられる |
| 横のタイプ |
1. 適切な排水 2. よい構造剛性率。 |
1. それらはflamを直接見ない従って伝達性のタイプから主にある | 通常縦のガスで支えられて主要な炉に平行を導管で送る。 |
製品のハイライト
ASMEまたはセリウムの標準の75 T/H亜炭によって発射されるCFBのボイラーのための継ぎ目が無い炭素鋼の過熱装置 Arrnagementおよび指定:ボイラーに高低の過熱装置がある、HSはサイクロン集じん器の後でガス送管の管で整理され、LSは後部の縦シャフトで整理される。飽和蒸気はドラムの8つのφ108×5飽和蒸気の接続の管によって天井のエンクロージャ ヘッダーに導入され、次にLSによって熱されることの後のφ 42×4.0の管を通した低温の過熱装置に、温度を調節するためのdesuperheaterに入り、次にHSにφ108×5の8つの管を通って、およびSH出口ヘッダーに入ることの後で主要な蒸...
