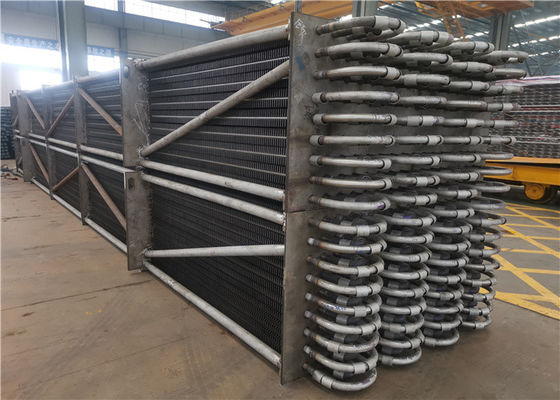

4kW縦のひれ付き管は熱圧力のボイラー エコノマイザを減らす

発電所の縦のSprialのひれ付き管のエコノマイザは熱圧力を減らす

エコノマイザの記述

エコノマイザは高温ガス送管の熱を吸収し、ガス送管の排気温度を減らし、エネルギーを節約し、そして効率を改善する、従ってそれがエコノマイザと呼ばれるので蒸気のドラム圧力の下で飽和させた水の熱する表面にボイラー給水を熱する排気の煙の不用な熱をリサイクルするためのボイラー尾煙道の下方部分に取付けられているである装置。

Hタイプのfinned管のエコノマイザはhタイプのfinned管によって組み立てられる有効な熱伝達のエコノマイザである（またHタイプのfinned管、finned管、蝶管を呼んだ）。

1. 構造:基底形式はラインで整理される「H」のタイプおよび倍「のH」タイプである。

2. パフォーマンス特性:

（1）裸の管のエコノマイザの代りのHタイプのfinned管のエコノマイザが付いているエコノマイザは摩耗を減らすためガス送管の循環セクションを高めるために、煙の速度を減らしなさい、減らす配管の数を熱伝達区域を高めることができる。管の摩耗率がガス送管の流動度の3.33力に比例しているので、ガス送管の速度が9M /sから7m/sに減れば、摩耗率は原物の43%に減る。同時に、実験はfinned管自体が管の列の中間にフライ アッシュの濃縮物を作る効果をもたらす、従ってfinned管のエコノマイザにあることを示す構造に対する摩耗を減らす効果。

（2） Hタイプのfinned管は長い管の列の場合には二重管「二重H」のタイプfinned管に構造堅い、使用することができる製造することができる。

（3） Hタイプのfinned管のエコノマイザはラインで整理される。Hタイプのひれは複数の小さい区域に摩耗が非常に減るように、気流に対する流れの効果をもたらすスペースを分ける。

（4） Hタイプのひれはまっすぐなチャネルの形成による両側に対する最もよいすすの吹く効果を達成できる。

（5）密集したスペースは、全面的な重量非常に減ったり、コストを削減する。

（6）省エネおよびより少ないパワー消費量:発電機セットのためのエコノマイザは発電機の煙の損失熱の少なくとも3分の2、および2だけを減らすことができる|蒸気の1トンあたり4kWパワー消費量。

（7）簡単な維持管理;省力化:エコノマイザ全面的なアセンブリ工場、より少なく可動部分、取付けること容易な単純構造。オートメーション、簡単な維持管理のHigh-levelは、オペレーション人員を減らすことができる。

機能

1. 低温ガス送管の熱を吸収しなさい、煙の排気温度を、煙の損失を減らし、燃料を節約するために減らしなさい。

2. 給水以来ドラムに入る前のエコノマイザで熱される、熱する表面の給水の熱吸収は減り、high-cost蒸気化の熱する表面の一部分を取り替えるのにエコノマイザが使用することができる。

3. 給水の温度が上がる場合、壁の温度の相違は減り、蒸気のドラムの耐用年数を拡張するために熱圧力は相応じて減る。

指定

適用

関連の企業: コンバインドサイクル発電の発電所、熱回復蒸気発生器（HRSG）。

エコノマイザはコンバインドサイクル発電の発電所の熱回復蒸気発生器（HRSG）の一部として一般的である。次にエコノマイザを通したHRSG、水パス、そしてボイラーおよび過熱装置。エコノマイザはまたボイラーの流動度そして設計を与えられて沸くには余りにも冷たい液体水とボイラーのあふれることを防ぐ。
