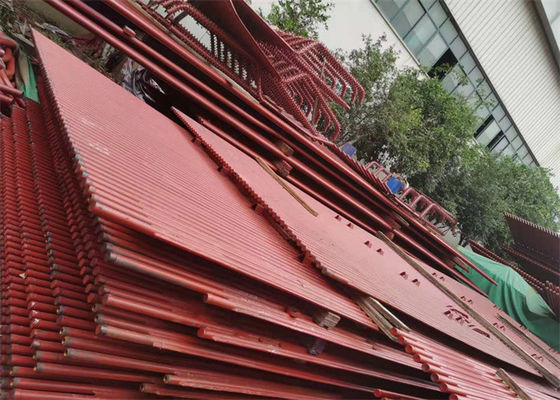

76のMm動力火車熱保存のガス ボイラー水壁パネル
製品詳細
| 容量: | 300-30 | 保証: | 1年 |
|---|---|---|---|
| 重量: | 顧客用 | 色: | カスタマイズされる |
| 価格: | competitive price | 管材料: | ステンレス鋼/CSの合金鋼 |
| ハイライト |
ガス ボイラー水壁パネル,76mm水壁パネル,76mmの膜水壁のボイラー |
||
製品説明
動力火車熱保存のガスの熱湯ボイラー予備品は壁パネルに水をまく
製品に関する情報
ボイラーのwaterwallは水管ボイラーの耐火物そして管で構成される炉壁である。管は均等に間隔をあけられ、ボイラーの主要な発生銀行に戻ってそれから接続されるヘッダーに一般に接続する。それらはそれの2つの折目の目的にここに大気に他では脱出し、ボイラーの水を熱するのを助ける熱を捕獲するのに役立つ。そしてまたそれら耐火物を涼しい保つのを助けるため。これは耐火物の割れることを防ぐ。
ボイラー水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。これらの石炭の燃焼室のエンクロージャを壁型枠。水壁の管はまた蒸化器セクションと言われる;それらは次第に蒸発する液体の形態でボイラーに上がると同時に水を大抵含んでいる。
私達の膜水壁は私達の高度の製造の単位の高い等級の原料そして現代的な生産設備を使用して製造される。提供された範囲は私達の尊重された顧客の条件によってさまざまなサイズ、形および指定で利用できる。更に、これらは約束された時間枠内の顧客に渡される。
指定
| 名前 | 膜水パネル |
| 材料 | 炭素鋼、合金鋼、等。 |
| 管のサイズ | Φ38 - 76のmmのカスタム化 |
| 標準 | ISO、ASME |
| モデル | 散りばめられる |
| 次元 | カスタム化 |
| 製造工程 | Material→Ingotの→の熱く/冷たいRolling→熱処理（和らげるNormalizing+）の→の点検→Polishing →Tubeの共同welding→Assembly →Welding →の点検→の熱処理の→Hydraulic圧力試験の→Painting →の包装 |
| 設置位置 | ボイラー燃焼室のまわり |
構造の細部
膜の水冷の壁の組合せの特徴は次の通りある:
1。区分された管の列が組合せフレームに高く上がるとき管の列の幅、長さ、平坦および対角線を点検し、調節しなさい。管の列の幅が大きければよりまたは指定サイズよりより少なく、ひれは適切な長さに切られ、指定サイズに合わせられ、次に溶接し直すことができる。管の列の斜めの相違がlOmmを超過するとき斜めの相違を除去するために管間の間隔を減らすために、大型のある管間のひれは切りそれからひれは溶接することができる。管の列のでこぼこが正当な範囲を超過するとき、ガントリー フレームはに使用することができるジャッキの上圧力を訂正しなさい。
2。管の列のつき合せはぎは単一の管のそれと異なっている。単一の管の溶接の接合箇所は約1-2mmによって他の管に対する効果をもたらさない溶接の後で縮まる。しかし管の列は1つの側面から溶接の順序の反対側への、変形によって引き起こされる管の端への溶接が非常に大きければ、同じの管の列のバット溶接の2つのセクションではない。従って、バット溶接の前に、この溶接の接合箇所のバット整理は包括的に測定されるべきでバットに従って整理は余りに小さく、適当で、余りに大きい分類、バットである整理は適当で短い管によって取り替えられる管を切る方法を取るには余りにも大きいまたは余りにも小さい、なる。溶接の収縮による現時点でより大きいギャップの管はsolderableなる。管の溶接の収縮の変形を減らすためには、対称の方法および十字の溶接は採用されるべきである。
3。前後水冷の壁の下方部分に炉底（冷たい灰のバケツ）があり、後部水冷の壁の上部に炎の角度がある、従って部品のサイズはより大きく、形はより特別である、従って結合することは困難である。
4。後部水壁の管の単一パスの球は他の熱する表面の管と異なっている。上部ヘッダー箱の後部水壁に防爆角度があるので、防爆角度の曲がる管の数は後部水壁のそれが、防爆角度の剛性率を高めるために、またそこにまっすぐな管（最も炉のタイプ）の間隔をあけることのかなり数であると同じである。炎の角度およびまっすぐな管の交差で、equidiameterの特別型の鋳造物鋼鉄ティー（3枝管）は取付けられている。上の同盟タンク間のまっすぐな管そして接続点で開口部Φが10のmmの5つのmmかΦのリストリクター装備されている。このように、最も働く中型の曲がった管は炎の角度の冷却を促し、まっすぐな管におよび曲げられた管に拡張の対応する量があることを球の増加を通る内部圧力、従って難しさを減らすために働く中型の曲がった管の小さい部品は、保障する。
付加的
| 1 | 水壁パネルは不用な熱回復ボイラーで使用される。 |
| 2 | 私達は水壁パネルを製造する、これらは顧客の設計図書への炭素鋼の管から製造される。 |
| 3 | 特別な注意は製作の間に曲がった部分でovalityそして薄くなることのために、取られる。 |
| 4 | 私達はでありWaterwallのパネルの広範囲の範囲を製造し、供給する。 |
| 5 | 私達提供する管は管でひれ材料の絶え間ないストリップとして大きい内部圧力に抗するために渦巻状に傷ついている知られている。 |
| 6 | これらの管は熱を均一に提供するために高められた出熱のその結果知られている。 |
| 7 | ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。 |
適用
| 1 | CFBのボイラーのための省エネの環境保護の陶磁器の製造者の膜水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。 |
| 2 | これらの石炭の燃焼室のエンクロージャを壁型枠。 |
| 3 | 水壁の管はまた蒸化器セクションと言われる;それらは次第に蒸発する液体の形態でボイラーに上がると同時に水を大抵含んでいる。 |
製品のハイライト
動力火車熱保存のガスの熱湯ボイラー予備品は壁パネルに水をまく 製品に関する情報 ボイラーのwaterwallは水管ボイラーの耐火物そして管で構成される炉壁である。管は均等に間隔をあけられ、ボイラーの主要な発生銀行に戻ってそれから接続されるヘッダーに一般に接続する。それらはそれの2つの折目の目的にここに大気に他では脱出し、ボイラーの水を熱するのを助ける熱を捕獲するのに役立つ。そしてまたそれら耐火物を涼しい保つのを助けるため。これは耐火物の割れることを防ぐ。 ボイラー水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。これらの石炭の燃焼室のエンクロージャを壁型枠。...
