起源の場所: | 張家港市、中国 |
ブランド名: | HD BOILER |
証明: | ISO9001 , TUV , ASME , EN |
モデル番号: | 水壁パネル |
最小注文数量: | 5トン |
---|---|
価格: | Negotiable |
パッケージの詳細: | 鉄骨フレームのパッケージ |
受渡し時間: | 60日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 800トン/月 |
製品名: | ボイラー水壁パネル | NDE: | 100% PT、100 RT、100% UT |
---|---|---|---|
適用: | サトウキビ圧搾機および産業ボイラー | キーワード: | 膜の壁 |
溶接の技術: | サブマージ アーク溶接 | 機能: | 熱する表面 |
ハイライト: | TUVのボイラー パネル,水中に沈められたアークはボイラー壁を溶接した,水中に沈められたアークはボイラー パネルを溶接した |

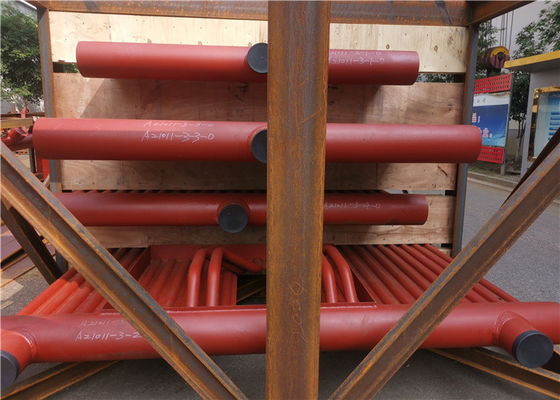

炭素鋼の企業300Tのためのサブマージ アーク溶接のボイラー膜の壁
膜水壁の製品の説明
構造のタイプに従って、3つの主なタイプがある:裸の管のタイプ、膜のタイプ、および管のタイプを突き刺すため。裸の管のタイプは単純構造が付いている継ぎ目が無い鋼鉄管の全列で構成される。膜水壁は一種の密封された結合された暖房の表面を形作る水壁の多くの転がされたfinned管の共同溶接である。それはだけでなく、炉の空気堅さを改善し、空気漏出を減らし、また炉壁を保護し、炉壁の重量を減らし、構造を簡単にすることができる。
膜水壁は管およびひれから成っている気密の構造である。利点は炉のより少ない空気漏出である;ボイラーの鉄骨構造のより少ない負荷および低価格はpipe-layingの壁を使用できる;使いやすい懸濁液の構造および大規模な機械化された生産、高いアセンブリ率、低熱収蔵可能量のために適した熱拡張システムを改良し、星および操業停止の時間を短くするため。不利な点は製造工程が複雑であることである。膜水壁は大容量、高温および高圧ボイラーで頻繁に使用される。
ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。
別の製造工程に従って、膜水壁は3つのタイプに分けることができる(図1)を見なさい:1.rolledひれ付き管は列で、より少なく溶接の作業負荷と溶接されるが、ひれ付き管は高い。2.bare低く物質的な費用があり、が容易にさまざまなピッチの条件を満たすことができる平らな鋼鉄要求する高精度および終わりequipment.3を溶接される管およびひれ(平らな鋼鉄)は列で。裸の管の融接は大抵管間の小さいピッチに使用する溶接ワイヤを、満たすことによって、管間のひれ形作られる。膜水壁の管間のピッチはボイラー圧力のような要因と関連し、炉熱負荷、s/dは通常1.2-1.5である。
私達はでありWaterwallのパネルの広範囲の範囲を製造し、供給する。私達提供する管は管でひれ材料の絶え間ないストリップとして大きい内部圧力に抗するために渦巻状に傷ついている知られている。これらの管は熱を均一に提供するために高められた出熱のその結果知られている。
水壁パネルのための材料
20#鋼鉄、SA192、SA 106B、15CrMoVG、12Cr1MoV
標準
ASMEコード標準、GBの標準
質の点検
MT、RTの油圧テスト
指定
ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。
名前 | 水壁パネル |
材料 | ASME/GBの標準的な炭素鋼か合金鋼 |
管のサイズ | カスタマイズされる |
標準 | ASME/GBの標準によって |
装置 | 自動生産設備 |
適用 | サトウキビ圧搾機のボイラーおよび発電所のボイラーの維持 |
