| MOQ: | 5トン |
| 価格: | 交渉可能 |
| 標準パッケージ: | 鉄骨フレーム |
| 配達期間: | 60日 |
| 決済方法: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 800トン/月 |
高温蒸化器の蛇紋岩のコイルの組立部品ASMEの標準
導入
30年以上、華東のボイラーはであり一貫して革新し、私達のボイラー予備品を改良する。ヨーロッパおよびアメリカの標準に合うために私達のプロダクトを保障する曲がること、溶接および設計の改善信頼できる性能を保障する。
蛇行した管は平面の数回を屈曲管である。ボイラーの対流の熱する表面は、エコノマイザのような、過熱装置および再加熱装置、横および縦のレイアウトが付いているベルトを通して蛇行した管の構造を、採用する。
蒸気化の管束は主に中小容量のボイラーの対流の熱伝達を吸収する蒸気化の管束である。それは一般に上部および下のドラムによって接続される上向きおよび下向きの管で構成される密なぐらつかせた管システムの束である。蒸発の管束の管熱負荷は蒸気に熱湯によって高い、管のこの部品、始めから;その主関数は熱を水および蒸気へ吸収し、ボイラー水周期の上昇の部分として役立つことである。
1. 物質的な構成:それはsnake-like管（炭素鋼、合金鋼または耐熱性鋼鉄、等）からおよびコレクション箱および他のサポート資料成っている。管はユーザーのニーズに従って一般に32、38、42のまたは他のタイプの指定を、別に備えている。
2.整理:縦か横のレイアウト。
3.特徴:美しい出現、サイズ、正確さ、一流の曲がり、溶接の技術の一流の検出装置。
過熱装置
化石燃料の発電所に頻繁に炉を発生させる蒸気で過熱装置セクションがある。蒸気は過熱装置、一組に蒸気のドラムの中の乾燥装置をの炉の管通る。ここに蒸気は管の外の熱いガス送管からのより多くのエネルギーを取り、温度は飽和温度の上で今過熱する。
再加熱装置
発電所の炉は管の外の熱いガス送管によって熱される管を含んでいる再加熱装置セクションを備えるかもしれない。次に高圧タービンからの排気蒸気はこれらの熱くする管を通して中間および低圧のタービンを運転する前により多くのエネルギーを集めるために渡される。
|
タイプ
|
利点
|
不利な点
|
支持方法
|
|
ペンダント タイプ
|
1.Firm構造サポート
|
1. 底で集まる水を清浄にする凝縮させた蒸気2.の必要性遅い再始動による流れの妨害。
|
上でから支えられる
|
|
逆にタイプ
|
凝縮させた蒸気の1.Proper排水
|
1. 高速ガスの流れの構造剛性率に、特に欠けなさい
|
下方から支えられる
|
|
横のタイプ
|
1. 適切な排水
2. よい構造剛性率
|
1. それらはflamを直接見ない従って伝達性のタイプから主にある
|
通常縦のガスで支えられて主要な炉に平行を導管で送る。
|

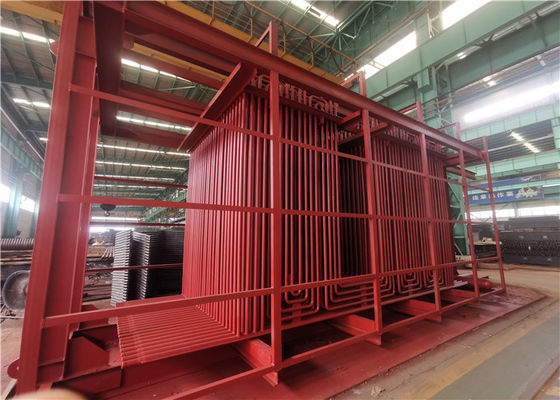

ここのデッサンはあなたの参照のための膜の壁および蒸化器コイルが付いている蒸化器アセンブリである。
またこのプロジェクト蒸気drum+header+economizerを含むため。
| 設計および製作コード | ASMEセクションIの2019年の版 |
| 設計圧力 | 8.1 MPa |
| MAX.正当な働く圧力 | 8.1 MPa |
| 設計温度 | 320℃ |
| 流体静力学テスト圧力 | 12.2のMPa |
| 腐食しろ | 0.5mm |
