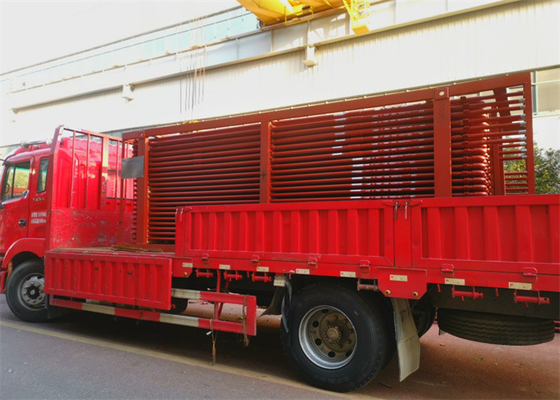

HRSGのためのステンレス鋼TP304 65x6x6000mmの再加熱装置のコイル

HRSGのためのステンレス鋼TP304 65x6x6000mmの過熱装置そして再加熱装置

変数:過熱装置および再加熱装置

働き主義

過熱装置はボイラーによって飽和温度からの過熱装置に蒸気を熱する部品である。それはまた過熱装置と呼ばれる。
過熱装置は熱伝達モードに従って対流のタイプ、放射タイプおよび半放射タイプに分けることができる;
構造の特徴に従って、それは蛇行した管のタイプ、スクリーンのタイプ、壁のタイプおよび壁のタイプに分けることができる。
皆いくつかの平行管および入口および出口多岐管から成っている。
多くの工業プロセスおよび実用性が飽和蒸気だけ要求するのでほとんどの産業ボイラーに過熱装置がない。
過熱装置は発電所、機関車および海洋のボイラーに一般に全体の蒸気原動機の熱効率を改善するために取付けられている。

製品紹介

再加熱装置は実際に仕事の後で低圧の蒸気を熱し、ある特定の温度に達する一種の蒸気の過熱装置である。それ以上の再加熱装置の役割は発電所の循環の熱効率を改善し、正当な範囲の内で制御される蒸気タービンの最後の段階の刃の蒸気の温度を作る。
再加熱装置は過熱蒸気に蒸気タービンからの蒸気を変えるボイラーである。
再加熱装置に2つの機能がある:1つはタービン・ブレードを保護して有利の水蒸気の湿気を減らすことである;
2番目に、蒸気タービンの相対的な、絶対内部効率は改善することができる。

細部

• 過熱装置

一般に30 | 60のmm。共通のタイプの流れの過熱装置は蛇行した管である。それに450でより集中的な管のグループが、飾るためにある|ガス送管の温度の1000 ℃の煙道、縦および側面腐食のガス送管の。ガス送管は対流によって管に主に熱を移し、熱の一部は放射によって吸収される。版タイプの過熱装置は炉のまたは出口の上部で整理される管スクリーンの大多数から成っていて放射または半放射のタイプ過熱装置に属する。前は後者はまた対流熱を吸収するが、炉の炎からの放射熱を吸収する。10 mpaの上の発電所のボイラーでは熱吸収を高めるために、スクリーンの両方タイプおよび蛇行したタイプ過熱装置は一般的である。炉の内部の壁で加えられる壁の過熱装置はほとんど使用されない放射過熱装置である。大容量の発電所のボイラーで壁に取り付けられた過熱装置が炉の上および対流の煙道の壁を形作るのに使用されている。映像は複数の整理に過熱装置を示す。過熱装置が付いている小さい容量の産業ボイラーは単段の過熱装置とのだけ条件を満たすことができる。

• 再加熱装置

再加熱装置のレイアウトは対流、放射および半放射を含む過熱装置のレイアウトに、続く。

対流の再加熱装置はリバース フロー、下流の前部壁に前部壁および垂直に平行流れおよび混合された流れ、単一のコイル、二重コイル、複数のコイルの、平行のおよびぐらつかせた、縦および横のタイプ備えている。対流の再加熱装置は対流熱を吸収する主要な再加熱装置である。

放射再加熱装置は再加熱装置の吸収の炉の放射を示す。

半放射再加熱装置（版の過熱装置）は炉からのより多くの放射を吸収する再加熱装置を示す（全体熱の1/2以上）。

再加熱装置の物質的な選択の原則は過熱装置のそれと同じである。蒸気を再び熱することが冷却容量の過熱装置に劣っているので、設計壁の温度は一般に同じ温度レベルの過熱装置のそれより高い。高温再加熱装置の金属の管は合金鋼（含んでいる金属の管合金の要素の5%以上）から一般に成っている。例えば、12CrlMoV、鋼鉄102、sa213-t91、sa213-tp304、sa213-tp347、等。
