| MOQ: | 500トン |
| 価格: | 交渉可能 |
| 標準パッケージ: | 耐航性のあるパッキング |
| 配達期間: | 30日 |
| 決済方法: | ウェスタン・ユニオン、L/C、T/T |
| 供給能力: | 1ヶ月あたりの500トン |
製品導入
ボイラーエコノマイザーには、ベアチューブエコノマイザー、Hフィンチューブエコノマイザー、スパイラルフィンチューブエコノマイザーの3種類があります。Hフィンチューブエコノマイザーは、Hフィンチューブで構成された高効率熱交換器エコノマイザーです。
ベアチューブエコノマイザーと比較して、Hフィンチューブエコノマイザーは熱交換領域を拡大し、チューブの数を減らすことができます。また、煙道ガスの流れの速度と摩耗を減らすために、煙道ガスの流れの面積を増やすことができます。
Hフィン付きチューブは、長いチューブ列にフィットする高い剛性を備えたダブルHフィン付きチューブとして作成できます。
スパイラルフィンエコノマイザーは、新しく設計された熱伝達装置であり、深刻な摩耗と短いサービス時間を克服するためのスパイラルフィンチューブで構成されています。
仕様
| 説明 | ボイラーエコノマイザー |
| 材料 | 合金鋼（（SA213T22）、炭素鋼（（SA210C）。等 |
| 材料基準 | ASTM、ENまたはISOなど。 |
| 寸法 | カスタマイズ |
| 重さ | 最小：10トン最大：200トン |
|
製造 処理する |
材質→インゴット→熱間/冷間圧延→熱処理（正規化＋焼き戻し）→検査→曲げ管→組立→検査→RT→熱処理（焼きなまし）→水圧試験→塗装→包装 |
技術仕様
1.構造構造

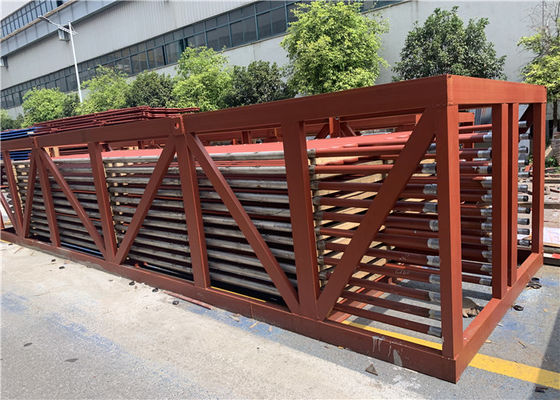

本格的なHタイプのフィン付きチューブ、インレットとアウトレットのヘッダー、ベンド、フレーム、その他の補助装置で構成されています。
2.構造の配置
インライン/千鳥配置。
機能
1.高温ガスから熱を吸収し、排気ガス温度を下げ、ガス消費量を減らし、燃料を節約します。
2.給水は蒸気ドラムに入る前にエコニマイザーで加熱されるので、加熱面での給水の熱吸収を減らし、高コストの蒸発加熱面の代わりにエコノマイザーを使用してコストを節約できます。
3.エコノマイザーは給水温度を上昇させ、給水が蒸気ドラムに入ると、壁の温度偏差が減少し、それに応じて熱応力が減少し、ドラムの寿命を延ばします。
バラエティ
ユーティリティボイラーエコノマイザー
| 1 | HDBは、ボイラーの高圧蒸気から電気を生成するために、石炭、木材、石油、またはその他の固体燃料を燃料とするボイラーを含む、ユーティリティボイラー用のエコノマイザーを製造しています。 |
| 2 | これらのエコノマイザーは通常、ボイラーのバックパスに配置され、チューブが水平に走るように方向付けられます。ボイラー給水は、ガスの流れとは反対の方向にエコノマイザー回路を流れます（向流と呼ばれます）。 |
| 3 | ベアチューブは通常、灰の汚れを最小限に抑えるために使用されますが、一部のボイラーOEMは、スパイラルまたはロングフィンのフィン付きチューブを使用してエコノマイザーを設計しています。 |
| 4 | HDBは、ベア、スパイラルフィン、またはロングフィンのチューブを使用してエコノマイザー要素を生成できます。必要に応じて、ユニットを他のチューブタイプのいずれかに再設計します。HDBは、すべてのユーティリティボイラーエコノマイザーの交換用ヘッダーを製造することもできます。 |
パッケージボイラーエコノマイザー
| 1 | HDBには、Optimusのエンジニアが硫酸プラントのエコノマイザーや過熱器を設計する際に最大限に活用できる独自の製造機能があります。 |
| 2 | 多くの場合、これによりOptimusユニットをより高い熱伝達効率で構成できるようになり、その結果、必要な表面積が減少し、その結果、製品が低価格になります。 |
| 3 | HDBは、そのオンサイト機能を利用して、チューブのフィンと曲げ、ヘッダーの機械加工と製造、チューブシートの穴あけ、すべてのケーシング材料の切断と準備、およびすべての圧力部分とケーシングの溶接を実行します。 |
| 4 | これにより、HDBは製造シーケンスとスケジュールをより細かく制御できるようになり、納期どおりの納品パフォーマンスの驚くべき記録を達成することができました。 |
HRSGエコノマイザー
| 1 | 今日のHRSGモジュールのエコノマイザーは、垂直にぶら下がっているフィンチューブで構成されています。HDBは、事実上すべてのHRSG OEM企業向けにエコノマイザーコイルを製造しており、それぞれの固有の機能を理解しています。 |
| 2 | 多くの場合、公益事業者は、ヘッダーとチューブベンド内の流動加速腐食（FAC）に抵抗するために、エコノマイザーを普通炭素鋼から合金材料にアップグレードすることを望んでいます。 |
| 3 | HDBは、すべての材料を準備し、フィンチューブの仕上げ、ヘッダーの製造、コイルバンドルの組み立てに至るまで、すべての圧力部品とアタッチメントの溶接を実行するため、エコノマイザー製造のワンストップショップです。 |
*注：HDボイラーは、お客様のご要望に応じて、特殊なタイプのエコノマイザーを特注することができます。
テスト
| 1 | 最新タイプの「U」曲げ機は、チューブの精密冷間曲げに使用されます。 |
| 2 | 曲げは、ステンレス鋼シームレスおよび溶接のすべての種類の熱交換器、コンデンサー、エコノマイザー、ボイラーチューブに対して行われます。 |
| 3 | 「U」曲げチューブに続いて、水力試験が行われ、必要に応じて応力が緩和されます。 |
| 4 | また、曲げ部分の厚みの減少を測定するためのモックアップピースが用意されています。 |
| 5 | 曲げ部分の浸透探傷試験は、亀裂、欠陥、またはあらゆる種類の欠陥を検出するために行われます。 |
| 6 | 輸送中の損傷を防ぐために、特別な梱包が用意されています。 |
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
