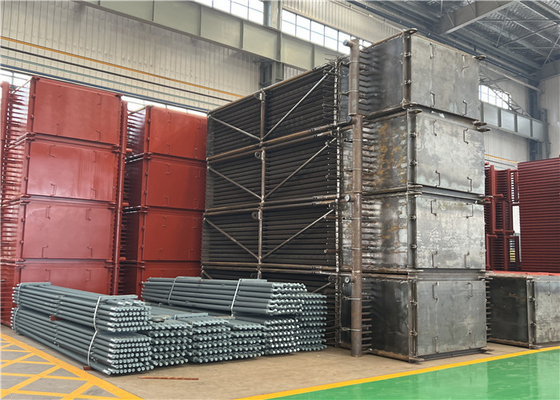

蒸気ボイラシステム エコノマイザの発電所の石炭の燃料の鋼鉄ガス
製品詳細
| 材料: | 炭素鋼 | 使用: | 力Plant/CFBのボイラー |
|---|---|---|---|
| タイプ: | 自然な循環 | 構造: | 水管 |
| 生産量: | 熱湯/蒸気 | 燃料: | 石炭/ガス/石油で燃やし,水温 |
| ハイライト |
ボイラー システム エコノマイザの蒸気原動機,石炭の燃料の鋼鉄ガスのエコノマイザ,炭素鋼のボイラー エコノマイザの発電所 |
||
製品説明
ASMEのFinned管が付いている標準的な低い/高圧ガス送管のエコノマイザの熱交換装置
導入
エコノマイザはまた給水がドラムかwaterwallsを書き入れると同時に熱衝撃および強い水温の変動の潜在性を減らす。窒素酸化物および二酸化硫黄の放出を限るますます厳しい環境の規則はまたエコノマイザの設計に影響を与えることができる。ガス側の熱伝達率は大いに水側面の熱伝達率よりより少しである。これを償うためには、管のGAIMENは熱伝達の表面積を高めるようにfinnedであるかもしれない。エコノマイザの設計の最終目的は最低の費用で必要な熱伝達を達成することである。エコノマイザのための主設計基準は最大許容ガス送管の速度である。高速はよりよい熱伝達を提供し、資本コストを削減する。
ボイラー エコノマイザは時々液体を熱するfinned管、時々水が付いている熱交換装置、しかし超過しないまで液体の沸騰の目的をでも。私達はエコノマイザおよび螺線形のfinned管のエコノマイザ3つのタイプのボイラー エコノマイザ、裸の管のエコノマイザ、Hのfinned管を製造してもいい。H finned管のエコノマイザはH finned管から成っている高く有効な熱交換器のエコノマイザである。
裸の管のエコノマイザによって比較されて、H finned管のエコノマイザは熱交換区域を拡大し、管の数を減らすことができる。それはまたガス送管の流れの速度および摩耗を減らすためにガス送管の流れ区域を高めることができる。
H finned管は高いrigidnessの二重Hのfinned管として長い管の列に合うために、作ることができる。
螺線形のfinnedエコノマイザは最近設計されていた熱伝達装置でしたり、螺線形のひれ付き管から深刻な摩耗および短いサービス時間を克服するために成っている。
指定
| 記述 | ボイラー エコノマイザ |
| 材料 | 合金鋼、炭素鋼、SA210C、SA213T22、等。 |
| 物質的な標準 | ASTM、ENまたはISO等。 |
| 次元 | カスタム化 |
| 重量 |
分:10トン 最高。:1000トン |
| 製錬プロセス: | EF+LF + VD |
| プロセス | Material→Ingotの→の熱く/冷たいRolling→熱処理（和らげるNormalizing+）の→の点検→roughのmachining→UT →2ndの熱処理の→finishing機械化の→Inspection |
| UTの標準 | ASTM A388かEN10228、等 |
技術仕様
物質的な構造
入口および出口の螺線形のひれ付き管、ヘッダー、くねり、フレームおよび他の補助者の深刻のから成っている。
構造の整理
ライン/ぐらつかせた整理。
機能
（1）エコノマイザはボイラーのようなように蒸気の世代別システムである。水の熱することによって蒸気を発生させることをエンジン シリンダーからの排気弁を通した排気ガスの排出がボイラーにそれのための行く時。
（2）それらの後でガス残りの排気ガスの温度がエコノマイザの水熱されるエコノマイザを通って行く。それは蒸気の発生を助け効率を改善して、燃料消費料量を救う
（3）エコノマイザは大気にボイラーに他では予備加熱する給水を（ほとんどの場合）失われるボイラー排気からの不用な熱を使用する。これはボイラー効率を改善し、燃費を削減する。
変化
実用的なボイラー エコノマイザ
| 1 | ボイラーの高圧蒸気から電気を作り出すために石炭、木、オイル、または他の固体燃料によって燃料を供給されるボイラーを含んでいるHDBは実用的なボイラーのためのエコノマイザを作り出す。 |
| 2 | これらのエコノマイザは通常ボイラーの背部パスにあり、水平に動く管によって方向づけられる。ボイラー給水はガスの流れの反対の方向のエコノマイザ回路を通って動く（向流と呼ばれる）。 |
| 3 | 裸の管は普通、ボイラーOEMの設計を最小にするために螺線形finned管が付いているエコノマイザ汚れる、灰または長くfinned利用される。 |
| 4 | HDBはあなたの単位finned裸のエコノマイザの要素を、螺線形他の管タイプの1つに、または長いfinned管および好めば、デザイン変更作り出すことができる。HDBはまたすべての実用的なボイラー エコノマイザのための取り替えヘッダーを製造できる。 |
パッケージのボイラー エコノマイザ
| 1 | HDBにOptimusエンジニアが充分に利用する独特な製造の機能がある硫酸の植物のエコノマイザおよび過熱装置を設計するとき。 |
| 2 | 多くの場合これはOptimusの単位が従って減らされた表面積の条件および低価格のプロダクトの結果高熱の移動の効率のために形成されるようにする。 |
| 3 | HDBはひれに現地の機能を管、機械を曲げ、ヘッダー、ドリルをtubesheets製造し、すべての包装材料を準備をするために切り、利用し、圧力部品および包装の溶接すべてを行う。 |
| 4 | これはHDBに私達がオン・タイム配達性能の驚くべき記録を達成するのを助けた製造順序およびスケジュールのより多くの制御を与える。 |
HRSGのエコノマイザ
| 1 | 今日のHRSGモジュールのためのエコノマイザは縦に掛かるfintubesと形成される。HDBはHRSG OEMの会社事実上全員のためのエコノマイザのコイルを製造し、それぞれの独特な特徴を理解する。 |
| 2 | 多くの場合、実用性はヘッダーおよび管のくねりの中の流れによって加速される腐食（FAC）の抵抗を助けるように明白な炭素鋼から合金材料にエコノマイザを改善することを望む。 |
| 3 | HDBは私達がすべての材料の準備をし、fintubesをfinning、ヘッダーを製造し、そしてコイルの束を組み立てることからの圧力部品および付属品の溶接すべてを、行うのでエコノマイザの製作のためのワン ストップ ショップである。 |
製造業および合格基準
| · | JB/T6512 「高周波抵抗溶接の螺線形のひれ付き管の製造技術の状態のボイラー」 |
| · | HG/T3181 「高周波抵抗溶接螺線形のひれ付き管」 |
| · | JB/T6511 「螺線形のfinned管テスト技術的な状態」。 |
| · | JB1611 「ボイラー管鬣箱アセンブリ状態」 |
| · | JB/T1612 「ボイラーpressurufacturing状態」。 |
| · | JB16I3 「条件」を溶接するボイラー圧力部品。 |
*Note:HDのボイラーは顧客の要求に従って予約したエコノマイザの特別なタイプをできる。
内部熱交換器
1.Subcoolingはまた蒸化器を去り、圧縮機に先頭に立つガスの過熱によって作り出すことができる。
2.Theseシステムは液体ラインからの熱を撤回するが、圧縮機の吸引を熱する。
3.Thisはガスが圧縮機に達し、液体が弁に達することを保証する非常に共通の解決である。
4.Itはまた最高の熱交換器の使用同様に最小になる液体の温度を変えるのに使用される熱交換器の部分およびmaximizedsを冷却剤が段階を変える容積可能にする。
製品のハイライト
ASMEのFinned管が付いている標準的な低い/高圧ガス送管のエコノマイザの熱交換装置 導入 エコノマイザはまた給水がドラムかwaterwallsを書き入れると同時に熱衝撃および強い水温の変動の潜在性を減らす。窒素酸化物および二酸化硫黄の放出を限るますます厳しい環境の規則はまたエコノマイザの設計に影響を与えることができる。ガス側の熱伝達率は大いに水側面の熱伝達率よりより少しである。これを償うためには、管のGAIMENは熱伝達の表面積を高めるようにfinnedであるかもしれない。エコノマイザの設計の最終目的は最低の費用で必要な熱伝達を達成することである。エコノマイザのための主設計基準は最大許容...
