製品詳細
| 状態: | 新しい | 構造: | 消防・水管 |
|---|---|---|---|
| 燃料: | 石炭/ガス/石炭火力/水熱 | タイプ: | 省エネ |

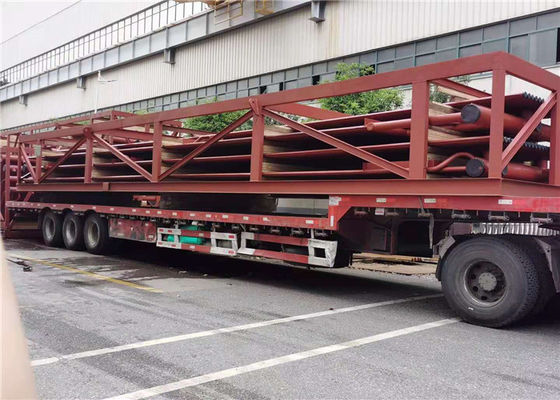

| パッキング: | 鉄フレームのパッケージ | 材料: | 炭素鋼/不?? 鋼など |
| ハイライト |
メムラン水壁パネル,高効率の水壁パネル,高効率の膜水壁 |
||
製品説明
火力発電所ガス温水ボイラー膜壁パネル高効率
水壁パネルの特徴
1. 適用材料情報を含む強度計算レポート;
2. 鋼板、チューブ、溶接棒の100%NDT（非破壊検査）レポート;
3. 100%X線検査レポート（溶接部）：ボイラー全体の品質を保証;
4. 水圧試験レポート：標準使用圧力と安全性を保証。
水壁パネルの詳細
ピン付き水壁パネルは通常、炉壁の内壁に垂直に配置され、主に火炎および炉内の高温排ガスから放射される熱を吸収するために使用されます。これは、あらゆる種類の最新ボイラーの主要な蒸発加熱面であり、ボイラー水循環ループの基本コンポーネントです。炉壁の冷却と保護の両方を行うため、この名前が付けられました。
水壁はもともと加熱を目的として設計されたものではなく、高温による損傷から炉を冷却するために設計されました。その後、その優れた熱交換機能により、徐々に蒸気ドラムに代わってボイラーの主要な加熱部分となりました。
ボイラー室の内壁に配置され、多くの平行管で構成される蒸発加熱面。水壁の機能は、炉室内の高温の火炎または排ガスの放射熱を吸収し、管内で蒸気または温水を生成し、炉壁の温度を下げて炉壁を保護することです。大容量ボイラーでは、炉内の火炎温度は非常に高く、熱放射の強度は非常に大きいです。ボイラー内の熱の40〜50％以上が水壁によって吸収されます。わずかですが、 少数の小容量ボイラーを除き、現代の水管ボイラーは、蒸発の主要な加熱面として水冷壁を採用しています。
水壁パネルのパラメータ
| 名前 | 膜水パネル |
| 材料 | 炭素鋼、合金鋼,など |
| チューブサイズ | Φ38 - 76 mm、カスタマイズ |
| 規格 | ISO、ASME |
| モデル | スタッド付き |
| 寸法 | カスタマイズ |
| 製造プロセス | 材料→インゴット→熱間/冷間圧延→熱処理（正規化+焼戻し）→検査→研磨→チューブジョイント溶接→組み立て→溶接→検査→熱処理→水圧試験→塗装→ 梱包 |
| 設置場所 | ボイラー燃焼室周辺 |
水壁パネルの利点
1. 炉壁のシールを確保し、燃焼室の空気漏れを減らします。
2. 燃焼室での完全な水冷を実現し、燃焼が激化する条件下でのコークスの発生を防ぐのに役立ちます。
3. 低い蓄熱容量、燃焼室の急速な加熱と冷却により、ボイラーの起動と停止の冷却時間を短縮できます。
4. 管敷設炉壁の使用に適しており、ボイラーフレームの負荷を大幅に軽減し、吊り下げを容易にします。
5. 軽管と比較して、管の吸熱能力が向上しています。
6. ボイラーコンポーネントの事前組み立て度を向上させ、設置作業を容易にし、削減します。
会社紹介
1985年に設立されたZhangjiagang Hua Dong Boiler Co.,Ltd.(HD Boilerとして取引)は、発電所、産業用、廃熱、廃棄物焼却、バイオマス、有機熱媒体、電気蒸気ボイラーを製造しています。幅広い加熱面と相まって、HD Boilerは、ボイラー設計、製造、設置、メンテナンス、ボイラー圧力部品の交換を含むユニークなサービスを市場に提供しています。
