製品詳細
| 材料: | SA213-TP321H | 色: | オーダーメイド |
|---|---|---|---|
| 仕様: | OD=38 厚さ=6mm | PWHT: | 解決の処置 |
| Ovality: | 15%以下 | 厚さを減らす: | 15%以下 |
| 製品名: | 過熱装置および再加熱装置 | 使用: | 発電所,熱発電所/発電所のボイラー |
| ハイライト |
工業用過熱器と再熱器,高級 超 熱 器 と 重温器,先進型再熱器 |
||
製品説明

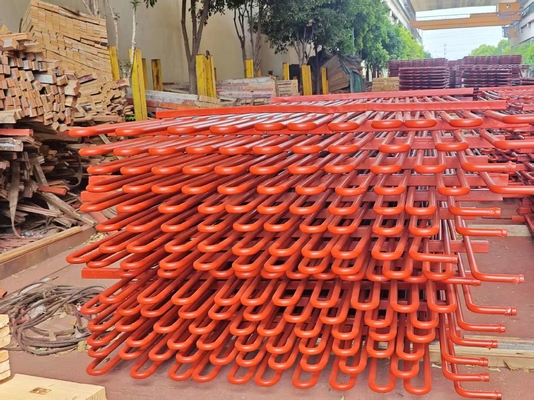

工業用のための高度な蛇形超熱機と再熱機
流量抵抗の最適化?
1 円形管 (-25% 抵抗) 2 渦を排除するための流れガイド
記述
蒸気超熱機 (Steam Superheater) は,超熱蒸気を生産したり,ボイラーで生成される湿蒸気を乾蒸気に変換するために使用されるコイル型熱交換機である.暖炉とは違うのは水を蒸気に変換するために感覚熱と潜伏熱の両方を利用し,スーパーヒーターは蒸気を超熱するために感覚熱のみを使用し,そのエンタルピーを増加させます.
プレート超熱器
サーペントイン 超熱機
詳細
超熱することで全体的な効率が向上し,タービンの最終段階では過度の凝縮が避けられ,刃の侵食が避けられます.
炉からの燃焼ガスの熱は,蒸気から水分を除去し,蒸気を過熱するために利用されます.
スーパーヒーターは通常,複数のチューブ回路を並行して,ヘッダー間の1つまたは複数の回帰曲線と接続している.
高温で熱気体から蒸気に熱が伝わります
したがって,超加熱器の前面部分は反流と二次部分は平行流に配置され,チューブ壁のテンプレートストレスを軽減します.
原則
スーパーヒーターの原理は,ボイラーの蒸気を発生させるチューブに似ている.
高温の熱気体は超熱器管を席巻し,蒸気の温度を上昇させ,その大きさは,超熱器を離れる出口ガス温度とガス速度に依存する.
飽和蒸気を加熱するために使用され,蒸気温度は900°Cまで上昇します.
超熱炉 の 発電 能力 の 向上
蒸気容量,圧力,必要な温度など,必要な技術データを送信します. 我々はそれに応じて設計します.
機能
スーパーヒーター蒸気温を飽和点を超えること
再加熱器基本的には,タービンの高圧段階から出る蒸気を超熱するスーパーヒーターです. 再加熱された蒸気をタービンの低圧段階に送ります.高圧・低圧タービン間の蒸気を再熱することで,発電所の電力の効率を40%を超えることができます.重温サイクルは,より大きな発電所でしか経済的に実現できないため,大型発電炉で使用されます.
利点 と 欠点
|
ペンダント型 1. 固い構造サポート 1凝縮蒸気による流れ阻害 2ゆっくりと再起動して底に蓄積した水を浄化します. 上からサポート |
|
逆型 1. 凝縮蒸気を適切に排水する 1. 構造的硬さがない,特に高速ガス流量では,下からサポート |
|
水平型 1適切な排水 2結構的な硬さも良い |
主にコンベクティブ型である. 通常は主炉の平行に垂直ガス管に支えられている.
先進的な技術
| 1 | HDBは 管の寿命を予測するために 残りの有効寿命分析システムを 使った経験が豊富です |
| 2 | このシステムは,現場での非破壊的な試験中に管の酸化物と壁厚さを測定し,残りの使用寿命を計算するために使用されます. |
| 3 | HDB は 1991 年 に オキシド 測定 技術を 開発 し て い ます.現在 は 世界 で の 標準 に なっ て い ます. |
詳細
| 1 | 材料の組成 | 炭素鋼,合金鋼または耐熱鋼,収集箱およびその他のサポート材料.チューブはカスタマイズされた仕様です. |
| 2 | 設計パターン | 垂直か水平のレイアウト |
| 3 | 利点 | 美しい外観,サイズ,精度,一流の屈曲と溶接技術,一流の検出機器 |
製品機能
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2超高温の加熱により,全体的なサイクル効率が向上し,タービンの最終段階では過度の凝縮が避けられ,刃の侵食が避けられます.
3炉からの燃焼ガスの熱は,蒸気から水分を除去し,蒸気を過熱するために利用されます.
4超熱機は,通常,ヘッダの間に接続された1つまたは複数の回帰曲線を並行して複数のチューブ回路を有します.
製品表示
製品のハイライト
工業用のための高度な蛇形超熱機と再熱機 流量抵抗の最適化? 1 円形管 (-25% 抵抗) 2 渦を排除するための流れガイド 記述 蒸気超熱機 (Steam Superheater) は,超熱蒸気を生産したり,ボイラーで生成される湿蒸気を乾蒸気に変換するために使用されるコイル型熱交換機である.暖炉とは違うのは水を蒸気に変換するために感覚熱と潜伏熱の両方を利用し,スーパーヒーターは蒸気を超熱するために感覚熱のみを使用し,そのエンタルピーを増加させます. プレート超熱器 プレートスーパーヒーターは,外径32~42mmの鋼管とヘッダーで構成され,通常は炉の上部または炉の出口に吊り付けられています....
