ASME標準ボイラー経済化器
製品詳細
| 色: | カスタマイズ | 使用法: | 力Plant/CFBのボイラー |
|---|---|---|---|
| タイプ: | 自然な循環 | 構造: | 水管 |
| 出力: | 熱湯/蒸気 | 燃料: | 石炭/ガス/石油で燃やし,水温 |
| ハイライト |
ASME標準ボイラーエコノマイザー,フリンドチューブボイラーエコノマイザー,高熱伝達ボイラーエコノマイザー |
||
製品説明

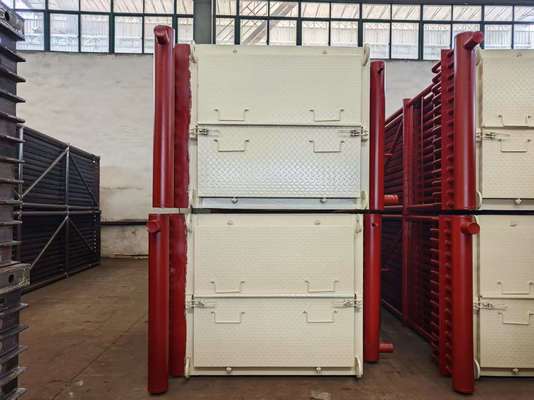

ASME標準ボイラー経済化器
紹介
貯水器は,水槽や水壁に供給水が入ると熱ショックや急激な水温変動のリスクも軽減します.窒素酸化物 (NOx) や硫黄二酸化物 (SO2) の排出量を制限する環境規制が厳しくなるのも,エコノマイザー設計に影響を与える可能性がありますガス側での熱伝達係数は,水側よりもはるかに低い.これを補うために,管の外面は,熱伝達表面面積を増やすためにフィニングされることがあります.最低コストで必要な熱転送を得ることですエコノマイザーの設計の重要な要因は,最大許容される煙草ガス速度である.より高い速度は,より良い熱伝達と低コストを意味します.
ボイラーエコノマイザーは,ペニント管を持つ熱交換装置である.沸騰点 (または沸騰点) を超えることなく液体 (しばしば水) を加熱する.我々は,ボイラーエコノマイザー3種類の製造することができますH-フィニングチューブエコノマイザーは,H-フィニングチューブから成る高効率の熱交換機である.
裸管の経済化器と比較して,H翼管の経済化器は,熱交換表面面積を増加させ,必要なチューブ数を減らすことができます. また,煙草ガス流域を拡大します.煙突の速度を低くし,磨きを減らすH翼管は,高硬さを持つ二重H翼管としても作ることができる.これは,長い管列に適している.螺旋翼管エコノマイザーは,新しく設計された熱伝送装置である.重度の磨きと短い使用寿命の問題を解決するために,螺旋のフィニングチューブを使用.
テクニカル仕様
材料構造
螺旋翼のチューブ,入口と出口のヘッダー,曲線,フレーム,その他の補助部品から成ります.
構造の取り決め
順列/段階の順序で
仕様
| 記述 | ボイラー・エコノマイザー |
| 材料 | 合金鋼,炭素鋼,SA210C,SA213T22など |
| 材料規格 | ASTM,EN,ISOなど |
| サイズ | カスタマイズ |
| 体重 |
ミニ: 10 トン 最大:1000トン |
| 溶融プロセス: | EF+LF + VD |
| プロセス | 材料→インゴット → ホット/コールドローリング→ 熱処理 (標準化+テンパー) → 検査 →粗工加工→UT →第2回熱処理 →仕上げ加工 →検査 |
| UT標準 | ASTM A388 または EN10228 など |
機能
(1) エコノマイザーは,ボイラーのような蒸気発生システムです.蒸気を発生するためにボイラーへ行き 水を温める.
(2) このガスがエコノマイザーを通過した後,残った排気ガス温度はエコノマイザーで水を温め,蒸気を発生させます.効率を向上させ 燃料消費を削減しています
(3) エコノマイザーは,ボイラー排気ガスから排出される,そうでなければ大気中に流失する廃棄熱を,ボイラーへの供給水を (ほとんどの場合) 前熱するために使用します.この方法 は,ボイラー の 効率 を 向上 さ せ,燃料 の 費用 を 削減 する.
種類
電気ボイラーエコノマイザー
| 1 | HDBは,電力用ボイラー用のエコノマイザーを製造しており,石炭,木材,石油,その他の固体燃料で燃料を供給し,ボイラーの高圧蒸気から電力を生産するボイラーを含む. |
| 2 | この経済化器は通常,ボイラーの裏口に位置し,管が水平に動いているように向き合います.ボイラー給水は,ガス流の反対方向でエコノマイザー回路を通ります (反流と呼ばれます). |
| 3 | 裸管は通常灰の汚れを最小限に抑えるために使用されますが,いくつかのボイラーOEMは,螺旋型または長い羽状の羽状管でエコノマイザーを設計しています. |
| 4 | HDBは赤裸で螺旋状の羽根や長い羽根のチューブで エコノマイザーエレメントを製造できます もし望むなら 他のチューブタイプに ユニットを再設計できますHDBは,すべてのユーティリティボイラーエコノマイザーのための代替ヘッダーも製造することができます.. |
パッケージボイラーエコノマイザー
| 1 | HDBはユニークな製造能力を持ち オプティマスエンジニアは硫酸プラントの 節約機とスーパーヒーターを設計する際に充分活用しています |
| 2 | これはしばしば,Optimusユニットがより高い熱伝送効率のために構成され,表面面積の要求が減少し,その結果,低価格の製品になります. |
| 3 | HDBは現場の能力を利用し 管のフィンを折り 機材を加工し ヘッダを製造し 管の板を掘り 切断し 材料を準備しますそしてすべての圧力部分とキャスティング溶接を実行. |
| 4 | 生産順序とスケジュールに対する HDBのコントロールが 強化され 納期で納期できるという 優れた業績を達成しました |
HRSG エコノマイザー
| 1 | 今日のHRSGモジュールのエコノマイザーは垂直に吊るされるフンチューブで構成されています.HDBは,ほぼすべてのHRSG OEM企業のためにエコノマイザーコイルを製造し,それぞれのユニークな特徴を理解しています. |
| 2 | 多くの場合,ユーティリティ社は,ヘッダーとチューブ曲線内のフロー加速腐食 (FAC) に抵抗するために,通常の炭素鋼から合金材料にエコノマイザーをアップグレードしたいと考えています. |
| 3 | 材料を全て準備し 圧迫部品や 固定部品の 溶接を行います 管のフィニングから ヘッダの製造まで巻き巻きの束を組む時,. |
製造と受容基準
| ■ | JB/T6512 "高周波抵抗の溶接螺旋フィンチューブを持つボイラー製造技術条件" |
| ■ | HG/T3181 "高周波抵抗の溶接スピラルフィンチューブ" |
| ■ | JB/T6511 "螺旋翼管の試験技術条件" |
| ■ | JB1611 "ボイラーチューブマネボックス組立条件" |
| ■ | JB/T1612 "ボイラー圧力製造条件". |
| ■ | JB16I3 "ボイラーの圧力部品の溶接条件". |
*注:HD BOILERは,顧客の要求に応じて,特別なタイプのエコノマイザーをカスタマイズすることができます.
内部熱交換機
1蒸発器からガス圧縮機へ流れるガスを過熱することで,低冷却も生じます.
2これらのシステムは液体線から熱を吸収しますが,ガス圧縮機の吸気器を熱します.
3これはガスがコンプレッサーに流れるようにし,液体がバルブに流れるようにするための非常に一般的な解決策です.
4また,液体の温度を変更するために使用される熱交換器の部分を最小限に抑え,最大限の熱交換器の使用を可能にします.そして冷却剤が相変化する容量を最大化します.
