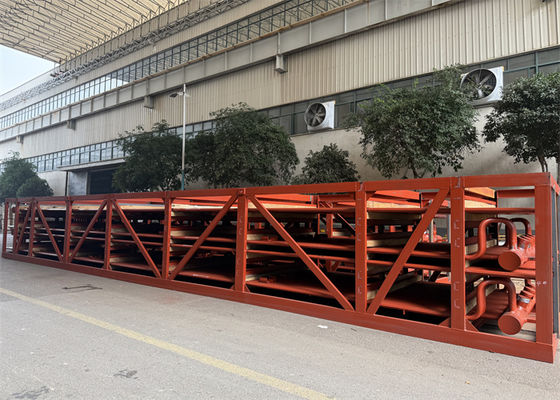

発電所ボイラー スペアパーツ 壁パネルシート 膜壁 ASME規格
製品詳細
| 状態: | 新しい | 構造: | 消防・水管 |
|---|---|---|---|
| 燃料: | 石炭/ガス/石炭火力/水熱 | プレッシャー: | 低圧/高圧 |
| アプリケーションの範囲: | ボイラー サトウキビ圧搾機 | NDE: | 100% PT、100 RT、100% UT |
| ハイライト |
ASME標準 ボイラー膜壁,発電所ボイラー壁パネル,ボイラー用膜壁シート |
||
製品説明
発電所ボイラー スペアパーツ ウォールパネルシート 膜壁 ASME規格
製品紹介
- ピン付きの水壁パネルは通常、炉壁の内壁に垂直に配置され、主に炉内の火炎と高温排ガスから放射される熱を吸収するために使用されます。あらゆる種類の最新ボイラーの主要な蒸発加熱面であり、ボイラー水循環ループの基本コンポーネントです。炉壁の冷却と保護の両方を行うため、そのように名付けられました。
- 水壁はもともと加熱を目的とせず、高温による損傷から炉を冷却するために設計されました。その後、その優れた熱交換機能により、徐々に蒸気ドラムに代わってボイラーの主要な加熱部分となりました。
- ボイラー室の内壁に配置され、多くの平行管で構成される蒸発加熱面。水壁の機能は、炉室内の高温の火炎または排ガスの放射熱を吸収し、管内で蒸気または温水を生成し、炉壁の温度を下げて炉壁を保護することです。大容量ボイラーでは、炉内の火炎温度が非常に高く、熱放射の強度が非常に大きくなります。
- ボイラー内の熱の40〜50％以上が水壁によって吸収されます。少数の小容量ボイラーを除き、現代の水管ボイラーは、蒸発の主要な加熱面として水冷壁を採用しています。
説明：
水壁パネルは、廃熱回収ボイラーで使用されます。当社は水壁パネルを製造しています。これらは、お客様の図面と仕様に従って、炭素鋼管から製造されています。製造中、曲げ部分の楕円度と薄肉化に特別な注意が払われています。
当社は、幅広い水壁パネルを製造および供給しています。当社が提供するチューブは、フィン材の連続ストリップがチューブに螺旋状に巻き付けられているため、大きな内部圧に耐えることが知られています。これらのチューブは、熱を均一に供給し、熱出力を増加させることが知られています。
ボイラーにおける水壁パネルの主な機能は、高温の火炎または煙道によって発生する熱を吸収し、チューブ内で蒸気または温水を生成し、それによってチャンバー内の温度を下げることです。
膜水壁の利点
1）。炉壁の気密性を保証し、燃焼室の空気漏れを減らす。
2）。燃焼室の完全な水冷を実現し、ボイラー付属品の膜水壁は、補助燃焼条件下でのコークス化を防ぐのに役立ちます。
3）。熱貯蔵容量が小さく、燃焼室の加熱が速く、冷却も速いため、ボイラーの起動と炉の停止の冷却時間を短縮できます。
4）。上部支持水冷壁を採用することは良好であり、ボイラーフレームワークの負荷を軽減でき、オーバーハングに役立ちます。
5）裸管と比較して、膜水壁は管の吸熱能力を向上させます。
6）工場直販のボイラー膜水壁は、ボイラー部品の予備的な組み合わせ度を向上させ、設置作業量を削減できます。
追加
| 1 | 水壁パネルは、廃熱回収ボイラーで使用されます。 |
| 2 | 当社は水壁パネルを製造しており、これらはお客様の図面と仕様に従って炭素鋼管から製造されています。 |
| 3 | 製造中、曲げ部分の楕円度と薄肉化に特別な注意が払われています。 |
| 4 | 当社は、幅広い水壁パネルを製造および供給しています。 |
| 5 | 当社が提供するチューブは、フィン材の連続ストリップがチューブに螺旋状に巻き付けられているため、大きな内部圧に耐えることが知られています。 |
| 6 | これらのチューブは、熱を均一に供給し、熱出力を増加させることが知られています。 |
| 7 | ボイラーにおける水壁パネルの主な機能は、高温の火炎または煙道によって発生する熱を吸収し、チューブ内で蒸気または温水を生成し、それによってチャンバー内の温度を下げることです。 |
アプリケーション
| 1 | 省エネ環境保護中国サプライヤーCFBボイラー用膜水壁は、金属ストリップの有無にかかわらず、溶接されたチューブで構成される膜壁です。 |
| 2 | これらの壁は、石炭燃焼室のエンクロージャーを形成します。 |
| 3 | 水壁管は、蒸発器セクションとも呼ばれ、主に液体状の水を多く含み、ボイラー内で上昇するにつれて徐々に蒸発します。 |
注
| 1 | 機械的および熱伝達要件を満たすための溶接浸透の制御許容範囲内の変形の制御。 |
| 2 | パネルは、溶接および熱処理後にワークショップでルーチンで矯正する必要があります。解決すべき問題は、ショップがサイトへの設置を成功させるために必要な寸法公差を満たすことができるかどうかです。 |
| 3 | 既存のショップハンドリング手順を、コストとスケジュールを追加する過剰な制御を追加することなく、そのまま使用できますか？ |
| 4 | 予熱の重要性と溶接プロセスを通じたその維持は、コストとスケジュールを大幅に増加させる可能性のある多くの取り扱いとショップ処理の問題を引き起こす可能性があります。 |
製品のハイライト
