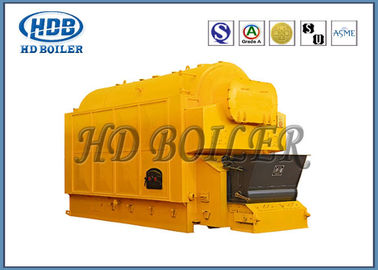

ガス燃焼の熱湯の蒸気ボイラ/産業水管ボイラー単一のドラム
製品詳細
| 製品名: | 生物量の熱湯ボイラー | 機能: | 蒸気ボイラ、熱湯ボイラー |
|---|---|---|---|
| 構造: | 水管 | 使用法: | 産業 |
| 適当な燃料: | 瀝青のクラスII | 港: | 上海、中国 |
| ハイライト |
産業蒸気ボイラ,石炭によって発射される熱湯ボイラー |
||
製品説明
導入
HDのボイラーDZLシリーズ蒸気および湯ボイラーは単一シリンダー、水管アセンブリ、チェーン火格子のボイラーである。ボイラー ドラムはボイラーの中心に沿って縦方向に整理される。石炭のエコノマイザはボイラーの後部で取付けられている。 発煙は対流の熱する表面に炉によって、発煙流れる吸収される。石炭によって煙突を通して外冷却部屋および排気を通して。エコノマイザ、集じん器および草案ファン。
構造特徴
1. 横の単一のドラム配水管の鎖の火格子のボイラー。上体およびより低い火格子のボイラーで構成される。
2. 単一のドラム・ボイラー ボディ、2管の束の両側の伝達性の熱する表面にもかかわらず部屋の放射の暖房の表面の側面水壁の管が付いているボイラー ドラムのための縦方向のレイアウト。
3. ドラム内部糸の煙の対流の熱する表面の管の火管、固定されたアーチ管の版のない低い圧力の管シート。
4. 風、独自に風の部屋の空気容積の調節へのチェーン火格子ポイント倉庫、火格子のstepless速度の規則。
性能の利点
1. グループの（速い）形態、密集した構造のためのボイラーは、短い設置期間小さい、区域より少ない設置費用、下部組織の投資の区域をカバーする。
2. 煙の温度の管の版は低い、単一の帰りの管、管の版均等に熱した、管の版の圧力の低いボイラー操作の安全な、信頼できる、長い耐用年数である。
3. 熱する表面の整理、適度の十分に、ボイラー暖房、速の圧力上昇、完全な出力高い熱効率。
4. 風、風部屋の独立者への火格子ポイント倉庫気流、均等にbruning石炭を調節するため石炭の広い適応性。
5. オートメーションの高度安全は、自動制御および監視の器械完全で、安全な信頼できる、容易な操作である。
プロダクト変数
| 蒸気ボイラモデル | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| 評価される蒸発容量（t/h） | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| 評価される働く圧力（MPa） | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| 評価される蒸気の温度（℃） | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| 給水の温度（℃） | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 火格子（M2）の区域 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| 火格子（M2）の有効範囲 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| ボイラー容積（m3） | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| 設計効率（%） | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| 適当な燃料 | 瀝青のクラスII | |||||||
| 燃料消費料量（kg/h） | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| 出荷の部分（m）の最高のサイズ | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| 出荷の部分（t）の最高重量 | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| 取付け（m）のサイズ | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| 草案ファン | モデル | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| 気流（m3/h） | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| 圧力（Pa） | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| 力（kw） | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| 送風機ファン | モデル | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| 気流（m3/h） | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| 圧力（Pa） | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| 力（kw） | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| 供給ポンプ | モデル | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| 気流（m3/h） | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| 上昇（m3/h） | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| 力（kw） | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| 速度のgovemor | モデル | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| 力（kw） | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| スラグ機械 | モデル | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| 力（kw） | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| 塵モデル | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| 熱湯ボイラー モデル | DZL0.7-0.7/95/70-ALL |
DZL1.4-0.7/95/70-ALL DZL1.4-1.0/115/70-ALL |
DZL2.8-0.7/95/70-ALL DZL2.8-1.0/115/70-ALL |
DZL4.2-0.7/95/70-ALL DZL4.2-1.0/115/70-ALL |
DZL7-1.0/95/70-ALL DZL7-1.0/115/70-ALL |
DZL10.5-1.0/95/70-ALL DZL10.5-1.0/115/70-ALL |
DZL14-1.0/95/70-ALL DZL14-1.25/130/70-ALL |
|
| 評価される熱する力（MW） | 0.7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| 評価される働く圧力（MPa） | 0.7 | 0.7/1.0 | 0.7/1.0 | 0.7/1.0 | 1.0 | 1.0 | 1.0/1.25 | |
| 評価される出口の温度（℃） | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| 評価される入口の温度（℃） | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| ボイラー容積（m3） | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| 設計効率（%） | >76 | >78 | >79 | >81 | >81 | >81 | >81 | |
| 適当な燃料 | 瀝青のクラスII | |||||||
|
燃料消費料量（kg/h） |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| 出荷の部分（m）の最高のサイズ | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| 出荷の部分（t）の最高重量 | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| 取付け（m）のサイズ | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 10.7×5.7×6.8 | 11×5.8×8.6 | |
| 草案ファン | モデル | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| 気流（m3/h） | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| 圧力（Pa） | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| 力（kw） | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| 送風機ファン | モデル | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| 気流（m3/h） | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| 圧力（Pa） | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| 力（kw） | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| 送風機ファン | モデル | 4-72-3.2 | GG2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | G4-73 9D | G4-73 9D |
| （m3/h） | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| 気流（m3/h） | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| 力（kw） | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| 速度知事 | モデル | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| 力（kw） | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| スラグ機械 | モデル | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| 力（kw） | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| 塵モデル | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
会社の紹介
、張家港市華東のボイラーCo. 1985年に確立されて、株式会社（HDのボイラーとして取引）は、発電所を作り出す;産業;不用な熱;不用な焼却;生物量;有機性熱キャリアおよび電気蒸気ボイラ。熱する表面の広範囲の範囲とつながれて、HDのボイラーは市場にボイラー圧力部品のボイラー設計、製作、取付け、維持および取り替えを含む独特なサービスを持って来る。
1. 200,000平方メートルの製作区域
2. 150人のエンジニア
3. 600人のコードされた溶接工
4. 60人の認可された検査官（NDTのレベルIIIの教官）
5. 設計および製造のボイラーのためのクラス免許証
6. ISOの9001:2008の品質システム
7. 力ボイラーのASMEの証明書
8. ASME 『S』、『U』およびNBのスタンプの承認
