電気蒸気の熱湯ボイラー自動制御の石炭によって発射される密集した構造
製品詳細
| 条件: | 新しい | 構造: | 水管 |
|---|---|---|---|
| 利用できる燃料: | 石炭燃焼 | 評価される蒸発容量: | 1-20 t/h |
| 評価される蒸気の温度: | 170-204 | 表面処理: | 塗られる |
| 操作: | 自動 | 配置: | 横のボイラー |
| 使用法: | 産業 | 取付け: | 組み立てられたボイラー |
| ハイライト |
産業熱湯ボイラー,産業蒸気ボイラ |
||
製品説明

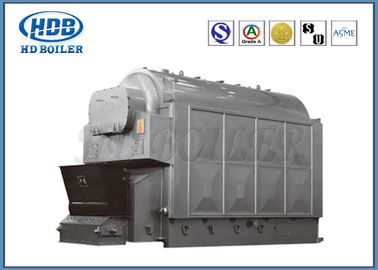

自動制御DZLの石炭の石炭によって発射される蒸気の熱湯ボイラー広い適応性
生産
HD DZLシリーズ蒸気および湯ボイラーは単一シリンダー、水管アセンブリ、チェーン火格子のボイラーである。ボイラー ドラムはボイラーの中心に沿って縦方向に整理される。
炉の水壁の管の前部ドラムそして両側はヘッダーの形態の対流の暖房の表面間の放射熱する表面、後部ドラムおよび管の巣を形作る。
石炭のエコノマイザはボイラーの後部で取付けられている。
燃焼発生させた高温発煙の熱が炉によって吸収された後、発煙は石炭のエコノマイザ、集じん器および草案ファンによって対流の熱する表面に燃え尽きる部屋および排気の外の直通を煙突流れる。
特徴および利点
1. 密集した構造、小さい設置スペース、単一床のボイラー室、費用効果が大きい下部組織。
2. すばらしいアセンブリ レベル、短い設置期間および安価な取付け。
3. ボイラーの十分で、適度な熱する表面、速い温度/圧力上昇、満足な生産性および高い熱する効率。
4. 火格子の空気配分部屋が付いている空気を導入しなさい。すべての空気配分
部屋は気流を独自に調節、火格子は調整することができる
Steplessの速度。広範囲適当な石炭および完全な燃焼。
5. 電気制御のキャビネットは完全な自動制御が装備されている
高いオートメーション、安全、信頼性および簡単特色にするモニターの器械
変数
| モデル | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| 評価される蒸発容量t/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| 評価される働く圧力 | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| 評価される蒸気の温度 | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| 給水の温度 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 火格子M2の区域 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| 火格子M2の有効範囲 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| ボイラー容積m3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| 設計効率% | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| 適当な燃料 | 瀝青のクラスII | |||||||
| Kg/h | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| 出荷の部mの最高のサイズ | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| 出荷の部mの最高重量 | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| 取付けmのサイズ | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| 草案ファン | モデル | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| （m3 /h）気流 | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| （Pa）圧力 | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| （KW）力 | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| 送風機ファン | モデル | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| （m3 /h）気流 | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| （Pa）圧力 | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| （KW）力 | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| 供給ポンプ | モデル | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| （m3 /h） | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| （KW）力 | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| 速度のgovemor | モデル | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| （KW）力 | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| スラグ機械 | モデル | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| （KW）力 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| 塵モデル | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
会社情報
1985年に、張家港市華東のボイラーCo.確立される、HDのボイラー株式会社（HDのボイラーとして取引）は、専門の産業製造業者であり、実用的なボイラーを、産業ボイラー、HRSGのボイラー作り出すwaterwallのパネル、エコノマイザ、空気予熱器、過熱装置、ヘッダー、螺線形のひれ付き管、Hひれの管、ヒート パイプ等HDのボイラーのようないろいろな種類のボイラー部品は、東Laiの工業団地、チャンJiaの一団都市の東の郊外にある。工場立地はすべての方向で速くそしてすぐに伸びていて交通機関が蘇州かウーシーへ上海の港か60kmの州の道へおよそ150kmの高速道路、である。
