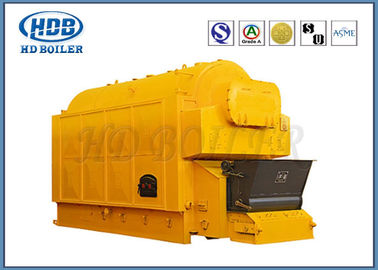

自動産業蒸気の熱湯ボイラー石炭によって発射される横の単一のドラム
製品詳細
| 条件: | 新しい | 構造: | 水管 |
|---|---|---|---|
| 利用できる燃料: | 石炭燃焼 | 評価される蒸発容量: | 1-20 t/h |
| 評価される蒸気の温度: | 170-204 | 操作: | 自動 |
| 配置: | 横のボイラー | 使用法: | 産業 |
| 取付け: | 組み立てられたボイラー | 水循環: | 自然な循環 |
| ハイライト |
産業蒸気ボイラ,石炭によって発射される熱湯ボイラー |
||
製品説明
短い設置期間DZLの長い耐用年数の石炭によって発射される蒸気の熱湯ボイラー
生産
HD DZLシリーズ蒸気および湯ボイラーは単一シリンダー、水管アセンブリ、チェーン火格子のボイラーである。ボイラー ドラムはボイラーの中心に沿って縦方向に整理される。
炉の水壁の管の前部ドラムそして両側はヘッダーの形態の対流の暖房の表面間の放射熱する表面、後部ドラムおよび管の巣を形作る。
石炭のエコノマイザはボイラーの後部で取付けられている。
燃焼発生させた高温発煙の熱が炉によって吸収された後、発煙は石炭のエコノマイザ、集じん器および草案ファンによって対流の熱する表面に燃え尽きる部屋および排気の外の直通を煙突流れる。
特徴および利点
1. 横の単一のドラム配水管の鎖の火格子のボイラー。上体およびより低い火格子のボイラーで構成される。
2. 単一のドラム・ボイラー ボディ、2管の束の両側の伝達性の熱する表面にもかかわらず部屋の放射の暖房の表面の側面水壁の管が付いているボイラー ドラムのための縦方向のレイアウト。
3. ドラム内部糸の煙のconectionの熱する表面の管の火管、固定されたアーチ管の版のない低い圧力の管シート。
4. 風、独自に風の部屋の空気容積の調節へのチェーン火格子ポイント倉庫、火格子のstepless速度の規則。
5.Structure形態はまた職場で工場で、ことができる結合する結合することができる。
変数
| モデル | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| 評価される蒸発容量t/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| 評価される働く圧力 | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| 評価される蒸気の温度 | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| 給水の温度 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 火格子M2の区域 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| 火格子M2の有効範囲 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| ボイラー容積m3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| 設計効率% | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| 適当な燃料 | 瀝青のクラスII | |||||||
| Kg/h | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| 出荷の部mの最高のサイズ | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| 出荷の部mの最高重量 | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| 取付けmのサイズ | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| 草案ファン | モデル | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| （m3 /h）気流 | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| （Pa）圧力 | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| （KW）力 | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| 送風機ファン | モデル | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| （m3 /h）気流 | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| （Pa）圧力 | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| （KW）力 | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| 供給ポンプ | モデル | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| （m3 /h） | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| （KW）力 | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| 速度のgovemor | モデル | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| （KW）力 | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| スラグ機械 | モデル | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| （KW）力 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| 塵モデル | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
