産業蒸気の熱湯ボイラー システム、横のガス燃焼の蒸気ボイラ
製品詳細
| 条件: | 新しい | 構造: | 水管 |
|---|---|---|---|
| 利用できる燃料: | 石炭燃焼 | 操作: | 自動 |
| 配置: | 横のボイラー | 使用法: | 産業 |
| 取付け: | 組み立てられたボイラー | 水循環: | 自然な循環 |
| 評価される働く圧力（Mpa）: | 1.25-2.5 | 評価される蒸気の温度: | 193-226 |
| ハイライト |
産業熱湯ボイラー,石炭によって発射される熱湯ボイラー |
||
製品説明

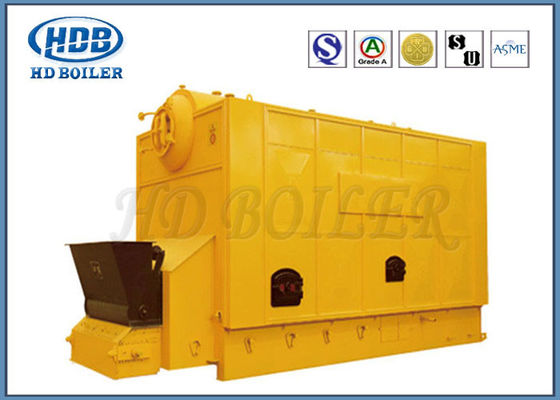

高い熱効率SZLの長い耐用年数の石炭によって発射される蒸気の熱湯ボイラー
生産
HD DZLシリーズ蒸気および湯ボイラーは単一シリンダー、水管アセンブリ、チェーン火格子のボイラーである。ボイラー ドラムはボイラーの中心に沿って縦方向に整理される。
炉の水壁の管の前部ドラムそして両側はヘッダーの形態の対流の暖房の表面間の放射熱する表面、後部ドラムおよび管の巣を形作る。
石炭のエコノマイザはボイラーの後部で取付けられている。
燃焼発生させた高温発煙の熱が炉によって吸収された後、発煙は石炭のエコノマイザ、集じん器および草案ファンによって対流の熱する表面に燃え尽きる部屋および排気の外の直通を煙突流れる。
特徴および利点
1. 密集した構造、小さい設置スペース、単一床のボイラー室、費用効果が大きい下部組織。
2.すばらしいアセンブリ レベル、短い設置期間および安価な取付け。
3.ボイラーの十分で、適度な熱する表面、速い温度/圧力上昇、満足な生産性および高い熱する効率。
4.火格子の空気配分部屋が付いている空気を導入しなさい。すべての空気配分
部屋は気流を独自に調節、火格子は調整されたステップなしの速度である場合もある。
5.広範囲適当な石炭および完全な燃焼。
6.電気制御のキャビネットは完全な自動制御およびモニターが装備されている
高いオートメーション、安全、信頼性および簡単な操作を特色にする器械。
変数
| モデル | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| 評価される熱する効率（MW） | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| 評価される働く圧力（MPa） | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| 評価される蒸気の温度 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| 評価される出口の温度 | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| 加熱面積 | ボイラー（M2） | 156 | 197.4 | 235.6 | 412 | 508 | 510 | 588.6 |
| 石炭のエコノマイザ（M2） | 87.2 | 157 | 174.4 | 413/413/236 | 357 | 496 | 450 | |
| 空気予熱器（M2） | - /-/181 | 199 | 212 | 210 | ||||
| 火格子（M2）の有効範囲 | 7.8 | 10.1 | 11.8 | 17.3 | 21 | 24.3 | 25.8 | |
| 水容積（m3） | 7.3 | 9.6 | 12.4 | 15.3 | 21.6 | 27 | 27.6 | |
| 設計効率（%） | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| 適当な燃料 | 柔らかいクラスII | |||||||
| 出荷の部分（m）の最高のサイズ | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| 出荷の部分（t）の最高重量 | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| 取付け（m）の全面的なサイズ | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| 草案ファン | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| 送風機ファン | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| 速度知事 | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
会社情報
1985年に、張家港市華東のボイラーCo.確立される、HDのボイラー株式会社（HDのボイラーとして取引）は、専門の産業製造業者であり、実用的なボイラーを、産業ボイラー、HRSGのボイラー作り出すwaterwallのパネル、エコノマイザ、空気予熱器、過熱装置、ヘッダー、螺線形のひれ付き管、Hひれの管、ヒート パイプ等HDのボイラーのようないろいろな種類のボイラー部品は、東Laiの工業団地、チャンJiaの一団都市の東の郊外にある。工場立地はすべての方向で速くそしてすぐに伸びていて交通機関が蘇州かウーシーへ上海の港か60kmの州の道へおよそ150kmの高速道路、である。
1. 200,000平方メートルの製作区域
2. 150人のエンジニア
3. 600人のコードされた溶接工
4. 60人の認可された検査官（NDTのレベルIIIの教官）
5. 設計および製造のボイラーのためのクラス免許証
6. ISOの9001:2008の品質システム
7. 力ボイラーのASMEの証明書
8. ASME 『S』、『U』およびNBのスタンプの承認
