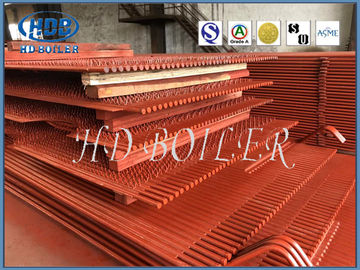

高く有効なASMEの標準的なボイラー水壁パネル、ボイラーの水壁の管

高く有効なASMEの標準的なボイラー水壁パネル、ボイラーの水壁の管

水壁パネルの記述

通常炉壁、の内部の表面に縦に置かれて主に炉の炎そして高温ガス送管からの放射熱を吸収することを使用する。それは現代ボイラーの蒸気化の熱する表面およびボイラーの水循環のループのまた基本的な部分の主なタイプである。および保護炉壁の役割、それ故に名前冷却が原因で。

water-coolingの壁は最初に高温で傷つかないのは熱されないように、炉を冷却するように設計されていたからである。後で、よい熱交換機能の結果として、次第にドラムをボイラーの主要な熱する部分になるために取り替えた。

多くの平行管で構成される蒸気化の熱する表面はボイラー炉の内部の壁で整理される。水壁の役割は炉の高温炎またはガス送管の放射熱を吸収すること、管の蒸気か熱湯を発生させること、炉壁の温度を減らすことで炉壁を保護する。大容量のボイラーでは、炎の温度は非常に高く、熱放射の強度は非常に高い。ボイラーは40%から50%または水壁によって吸収される熱の多くを含んでいる。少数の小さい容量のボイラーを除いて、現代水管ボイラーは水冷の壁を使用する主要な蒸気化の熱する表面として。

変数

タイプ

ライト管水壁

インジケータ・パイプの水壁は一般的なボイラー鋼管から成っている。中小容量のボイラーで広く利用された。water-coolingの壁の整理の堅さのある程度は比率によって測定される（s/d）管の間隔をあけるsと管の外の直径d間で。ボイラー容量は小さい、s/dは大きい（1.5 | 2）の金属の稼働率は高く、炉壁の保護性能は粗末であり、重い炉壁は通常耐火れんがによって造られる。ボイラー能力アップとして、s/dは減る（1.1 | 1.2）、金属の稼働率は低く、軽い炉壁は採用することができる。s/d時<1>

膜水壁

管およびひれによって溶接される膜水壁の気密の構造。利点:炉のより少ない空気漏出;管の壁は鉄骨構造の負荷を減らし、ボイラーのコストを削減するために採用することができる。中断された構造を使用し、熱拡張システムを改良することは便利である。大きい機械化された生産、高い集まっている率のために適した;熱貯蔵、短縮の開始の小さい容量および停止時間を。欠点は製造工程がより複雑であることである。大容量、高温および高圧ボイラーは膜水壁を使用する。

適用

ボイラー水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。これらの石炭の燃焼室のエンクロージャを壁型枠。水壁の管はまた蒸化器セクションと言われる;それらは次第に蒸発する液体の形態でボイラーに上がると同時に水を大抵含んでいる。

保証

1. 1つの年の保証
2. ex-factory価格で利用できる予備品
3. 利用できる別の電圧
4. 配達の前にテストされる100%
5. 最初の構造のために準備するべき援助の顧客はまた設計する取付けおよび依託の現地の指示を整理し
6. 第一線オペレータを訓練しなさい;
7. 装置を検査しなさい;
