製品詳細
| 条件: | 新しい | 構造: | 火/水管 |
|---|---|---|---|
| 応用範囲: | 産業/動力火車 | NDE: | 100% PT、100 RT、100% UT |
| 材料: | 炭素鋼/ステンレス鋼等 | 梱包: | 鉄フレームのパッケージ |
| 色: | カスタマイズされる | 長さ: | 顧客の選択 |
| ハイライト |
ASTMのボイラー水壁,石炭の燃焼のボイラー水壁,ASTM動力火車水壁 |
||
製品説明
ガスの蒸気バーナーのボイラー予備品のボイラー水壁はASTMの証明にパネルをはめる
1.Descriptions

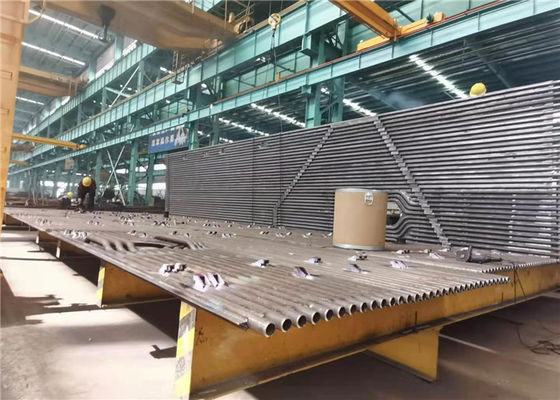

ボイラー水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。これらの石炭の燃焼室のエンクロージャを壁型枠。水壁の管はまた蒸化器セクションと言われる;それらは次第に蒸発する液体の形態でボイラーに上がると同時に水を大抵含んでいる。
私達の膜水壁は私達の高度の製造の単位の高い等級の原料そして現代的な生産設備を使用して製造される。提供された範囲は私達の尊重された顧客の条件によってさまざまなサイズ、形および指定で利用できる。更に、これらは約束された時間枠内の顧客に渡される。
2.Technical変数
| 材料 | ステンレス鋼 |
| 色 | カスタマイズされる |
| 機能 | 蒸発セクション |
| 燃料 | 石炭は蒸気ボイラを始動させた |
| 使用法 | 産業、発電所のボイラー等 |
| タイプ | 膜水壁の管のパネル |
膜水壁の利点
（1）は炉壁の堅さを保障し、燃焼室の空気漏出を減らす。
（2）は高められた燃焼の状況の下でコークスになることを防ぐことを促す燃焼室の完全な水冷を実現する。
（3）小さい熱収蔵可能量、速い冷却、燃焼室の速い暖房はボイラー開始を短くし、放射能冷却期間を停止できる。
従って（4）、掛かること容易なボイラー フレームの負荷を管のコーティングの炉壁の使用のために適した非常に減らす。
（5）軽い管によって比較されて、管の熱吸収容量は改善される。
（6）は便利なボイラー部品の前組合せのある程度を改善し、設置仕事を減らす。
製品紹介
膜の水冷の壁は平らな鋼鉄および管によって溶接される気密の管スクリーンで構成される水冷の壁を示す。膜の水冷の壁はかなり否定的な圧力ボイラーのための炉の部屋の空気漏出係数を減らすために炉の部屋のよい堅さを、保証でき炉の燃焼の条件を改善する。それは有効な放射の加熱面積を高め、鋼鉄消費を救うことができる。
構造の細部
膜の水冷の壁の組合せの特徴は次の通りある:
1。区分された管の列が組合せフレームに高く上がるとき管の列の幅、長さ、平坦および対角線を点検し、調節しなさい。管の列の幅が大きければよりまたは指定サイズよりより少なく、ひれは適切な長さに切られ、指定サイズに合わせられ、次に溶接し直すことができる。管の列の斜めの相違がlOmmを超過するとき斜めの相違を除去するために管間の間隔を減らすために、大型のある管間のひれは切りそれからひれは溶接することができる。管の列のでこぼこが正当な範囲を超過するとき、ガントリー フレームはに使用することができるジャッキの上圧力を訂正しなさい。
2。管の列のつき合せはぎは単一の管のそれと異なっている。単一の管の溶接の接合箇所は約1-2mmによって他の管に対する効果をもたらさない溶接の後で縮まる。しかし管の列は1つの側面から溶接の順序の反対側への、変形によって引き起こされる管の端への溶接が非常に大きければ、同じの管の列のバット溶接の2つのセクションではない。従って、バット溶接の前に、この溶接の接合箇所のバット整理は包括的に測定されるべきでバットに従って整理は余りに小さく、適当で、余りに大きい分類、バットである整理は適当で短い管によって取り替えられる管を切る方法を取るには余りにも大きいまたは余りにも小さい、なる。溶接の収縮による現時点でより大きいギャップの管はsolderableなる。管の溶接の収縮の変形を減らすためには、対称の方法および十字の溶接は採用されるべきである。
3。前後水冷の壁の下方部分に炉底（冷たい灰のバケツ）があり、後部水冷の壁の上部に炎の角度がある、従って部品のサイズはより大きく、形はより特別である、従って結合することは困難である。
4。後部水壁の管の単一パスの球は他の熱する表面の管と異なっている。上部ヘッダー箱の後部水壁に防爆角度があるので、防爆角度の曲がる管の数は後部水壁のそれが、防爆角度の剛性率を高めるために、またそこにまっすぐな管（最も炉のタイプ）の間隔をあけることのかなり数であると同じである。炎の角度およびまっすぐな管の交差で、equidiameterの特別型の鋳造物鋼鉄ティー（3枝管）は取付けられている。上の同盟タンク間のまっすぐな管そして接続点で開口部Φが10のmmの5つのmmかΦのリストリクター装備されている。このように、最も働く中型の曲がった管は炎の角度の冷却を促し、まっすぐな管におよび曲げられた管に拡張の対応する量があることを球の増加を通る内部圧力、従って難しさを減らすために働く中型の曲がった管の小さい部品は、保障する。
付加的
| 1 | 水壁パネルは不用な熱回復ボイラーで使用される。 |
| 2 | 私達は水壁パネルを製造する、これらは顧客の設計図書への炭素鋼の管から製造される。 |
| 3 | 特別な注意は製作の間に曲がった部分でovalityそして薄くなることのために、取られる。 |
| 4 | 私達はでありWaterwallのパネルの広範囲の範囲を製造し、供給する。 |
| 5 | 私達提供する管は管でひれ材料の絶え間ないストリップとして大きい内部圧力に抗するために渦巻状に傷ついている知られている。 |
| 6 | これらの管は熱を均一に提供するために高められた出熱のその結果知られている。 |
| 7 | ボイラーの水壁パネルの主関数は高温炎か煙道によって発生する熱を吸収し、管の蒸気か熱湯を発生させること、それ故に部屋の温度を減らすことである。 |
適用
| 1 | CFBのボイラーのための省エネの環境保護の陶磁器の製造者の膜水壁は管から中間とともにまたは金属のストリップなしで溶接される成っている膜の壁である。 |
| 2 | これらの石炭の燃焼室のエンクロージャを壁型枠。 |
| 3 | 水壁の管はまた蒸化器セクションと言われる;それらは次第に蒸発する液体の形態でボイラーに上がると同時に水を大抵含んでいる。 |
ノート
| 1 | 受諾可能な許容に変形の機械および熱伝達の条件制御を満たす溶込みの制御。 |
| 2 | パネルは溶接の後で定期的に研修会のまっすぐにを要求し、熱処理は、答えられるべき質問缶店そして巧妙な場所の取付けのための必須次元の許容に会うためにであるか。 |
| 3 | 既存の店の処理プロシージャは費用およびスケジュールを加える余分な制御を加えないでである使用された現状のままできる。 |
| 4 | 溶接プロセスによる予熱そして維持の重要性により大幅に費用を増加する問題を処理するいくつかの処理および店を引き起こすことができる。 |
