起源の場所: | 中国 |
ブランド名: | HD BOILER |
証明: | ISO9001 , SGS , TUV , ASME , EN |
モデル番号: | 過熱装置および再加熱装置 |
最小注文数量: | 1セット/10tons |
---|---|
価格: | Negotiable |
パッケージの詳細: | 耐航性のあるパッキング |
受渡し時間: | 50 | 100日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1500トン/月 |
材料: | CS、合金鋼、SS | タイプ: | ペンダント |
---|---|---|---|
Ovality: | 15%以下 | 厚さは減る: | 15%以下 |
塗ること: | 反腐食 | 港: | 上海 |
条件: | 新しい | 指定: | カスタマイズされる |
ハイライト: | ボイラーの過熱装置,発電所の再加熱装置 |

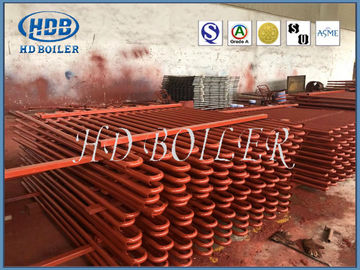

コイル・ボイラの過熱装置および再加熱装置はOvalityの厚さを15%以下叩く
記述
ボイラーの蒸気の温度は圧力によって決まるが、水と接触するとき、決して沸点を超過しない。
·これは「飽和蒸気」の温度呼ばれる。圧力および温度が一定している残る限り、蒸気は「乾き飽和蒸気として」知られていた水を含んでいない。
·蒸気はボイラーからエンジンに流れる場合、管に等絶縁材があるが、温度の低下を経験し、すぐに凝固する。
凝縮はまた蒸気が蒸気に入ると起こる。
機能
過熱装置は良質の過熱蒸気にボイラーで蒸気を熱するために責任がある最初に蒸発した。過熱蒸気が蒸気タービンの高圧シリンダーの仕事をした後、低圧および低温蒸気は再加熱装置に(冷たい再び熱することを呼んだ)再導入される。再加熱装置は高温蒸気に蒸気のこの一部分を再び熱するために責任がある。再び熱された蒸気は(reheatと呼ばれる)蒸気タービンおよび低圧シリンダーに入り、水に凝縮するために最終的にコンデンサーに入る。
それは上記のプロセスから蒸気を熱するのに再加熱装置がおよび過熱装置が両方使用されているが蒸気の変数が異なっていること見ることができる。過熱装置の蒸気は高温および高圧に属し、再加熱装置の蒸気は高温および低圧に属する、および材料がより過熱装置低いように要求されるが再加熱装置より高い材料はように要求される。
安全弁を置くことはどの材料でも過熱装置として自身の働く限界が、あるかまたは再加熱装置にまた、材料温度および圧力を含むある特定の働く限界が、あるのである。安全弁の設定は限界を超過する材料による管の爆発また更に炉の爆発の事故を避けるために蒸気圧力が設定値を超過するとき、安全弁の行為によって過熱装置または再加熱装置の排出圧力を作ることである。
歴史的検討
·蒸気ドライヤーおよび蒸気トラップは管から凝縮させた水を取除き蒸気jacketingは問題を除去しないシリンダー凝縮を減らすことができる。
·それはそれ付加的な熱を受け取ることができ、温度が沸点の上の昇給であることができる19世紀に蒸気がボイラーの水と近さから取除かれたら実現された。
·これは「言われ」過熱すると。
·十分で付加的な熱と、蒸気の温度の上昇は管機構を通り、エンジンおよび凝縮が除去できると同時にもっとより補う温度の落下は。
·管の失敗は発電所の強制運転休止の一流の原因の1つである。失敗を防ぐ主方法の1つは管の残りの有用な生命を予測することである。
·管の予測された寿命の正確な査定を得ることによって管を動かすかする、必要な情報が修理するか、または取り替えるために、発電所オペレータに順位をつける未来の点検で決定を、かどうかあり。
·私達が管の残りの有用な生命をいかに分析するか:
·過熱装置または再加熱装置の管の寿命は時間、温度および圧力によって影響される。
·管の残りの有用な生命を、蒸気圧力の情報が測定するためには、元および現在の壁厚さおよび管の外径(OD)は管の繰返し圧密を計算するのに使用されている。·steamsideのスケールの厚さが管の感覚温度の歴史を正確に測るのに使用されている。
·繰返し圧密および感覚温度の歴史は指定管材料のクリープの破裂材料と比較される。この情報から、管の残りの有用な生命は–、またボイラーを渡る温度プロフィール計算することができる。
·ホット スポットおよび消耗パターンはまた識別することができる。
先発の技術
·HDBに広範な経験があり管の寿命を予測するのに残りの有用な生命解析システムを使用する。
·システムは酸化物を測定し、残りの有用な生命を計算するのに現地の非破壊試験およびこれの間の管の壁厚さが使用されている。
·HDBは1991年に酸化物の測定の技術を開発し、標準として今世界中で使用される。
