を使用して産業ボイラー オイル/熱湯の熱交換器のASMEのエコノマイザ

を使用して産業ボイラー オイル/熱湯の熱交換器のASMEのエコノマイザ

Hタイプのfinned管のエコノマイザはHタイプのfinned管（別名Hタイプのfinned管、finned管、蝶管）によって組み立てられる高性能の熱交換のエコノマイザである。

1の構造の形態:基底形式はラインで整理される「H」および倍「H」のタイプである。

2のパフォーマンス特性

1) Hタイプのfinned管のエコノマイザによって裸の管のエコノマイザを取り替えることは熱交換区域を高めることができ、管の数を減らすことは整理し、こうしてガス送管の流れの横断面を高め、ガス送管の速度を減らしおよび摩耗を減らす。管の摩耗率がガス送管の流動度の3.33力に比例しているので、ガス送管の速度が9 m/sから7 m/sに減れば、摩耗率は元のものの43%に減る。同時に、実験はfinned管自体に管の列の中間に中心になるフライ アッシュの機能がある、従ってfinned管のエコノマイザに構造で消耗の減少の機能があることを示す。

2) Hタイプのfinned管は二重管の「二重Hの」タイプfinned管に作ることができる。その構造は堅く、長い管の列の場合には使用することができる。

3) Hタイプのfinned管のエコノマイザは順に整理される。Hタイプのひれは気流の流れを非常に同等にし、消耗を減らすことができる複数の小さい区域にスペースを分ける。

4) Hのタイプひれはまっすぐな道の形成による両側に対する最もよいすすの吹く効果をもたらす。

5) スペースは密集している、全面的な重量は非常に減り、費用は減る。

6) 省エネおよびより少ないパワー消費量:単位を発生させるためのエコノマイザは発電機からの排気ガスの損失熱の少なくとも3分の2を減らすことができ蒸気の1トンあたり力の2-4のkWだけ消費する。

7) 簡単な維持管理;省力化:エコノマイザは少数の可動部分、単純構造および容易な取付けと全体として組み立てられ、製造される。オートメーションのレベルは高い、維持管理は簡単であり、オペレータは減らすことができる。

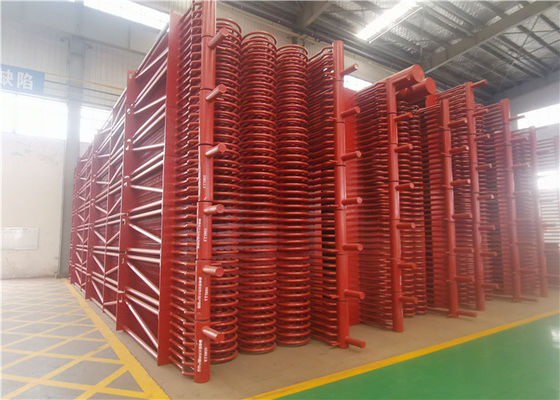

ボイラーH Finned管のエコノマイザの物質的な構造

入口および出口のHのひれ付き管、ヘッダー、くねり、フレームおよび他の補助者の深刻のから成っている。

ボイラーH Finned管のエコノマイザの特徴

1）。熱交換区域を加え、また発煙の流れの断面積を発煙の速度および摩耗を減らすために高めるように管の数を、減らしなさい。
2）。Hのタイプひれ付き管は長い管の列に合うためにHのタイプひれ付き管、高いrigidnessを倍増するために作ることができる。
3）。Hのタイプひれのエコノマイザはラインで多くの小さい地帯にスペースを作ることを平均した摩耗を減らすために気流を整理した。
4）。最もよい灰吹く効果を得るまっすぐなチャネルと。
5）。重量を減らし、製造原価を削減する密集した構造。

指定

利点

1. 優秀な耐久性

摩耗は影響が主に原因管に対する灰色の粒子の切断効果であり。摩耗は30度のレベルに管のまわりに最も厳しい。S1/d=S2/d=2が、ここの摩耗量平均値の3回である時。

気流の方向の変更が原因で、第2列に最も厳しい摩耗がある。S1/d=S2/d=2が、第2列同様に二度あるとき最初の列の摩耗として多く、およびそれに続く列の摩耗は一般に30%から高く40%最初の列よりである。

最初の列の整理は順序の最初の列の整理と同じである。同じ条件の下で、縦方向の管束の最高の摩耗はぐらつかせた管束のそれよりより少なく3-4倍である。

管の摩耗の速度はガス送管の速度KV3.33の不均等係数に正比例して、フライ アッシュの集中Kuの不均等係数に正比例している。

h形のfinned管のエコノマイザは順に整理される。h型のひれは複数の小さい区域にスペースを分け、気流に対する等流の効果をもたらす。、ぐらつかせた整理を用いる螺線形のひれのエコノマイザそして縦方向ひれのエコノマイザは光学管のエコノマイザによって比較されて他の条件の下に、摩耗の生命3-4倍より高くである。

ガス送管の側面のダンパーはくねりの部品を保護する。

2. 減らされた塵の蓄積

灰の形成は背部管および風上側面に起こる。混乱によって管を磨くことは容易でありより少ない塵は背部で集まる。順に配管のため、気流が管の背部を洗い流して容易ではないという事実が原因で間違ったコラムのより配管に順により多くの灰の蓄積である。

hタイプのひれは灰を、気流の方向変わらない集めないし、ひれが灰を集めない管の両側で気流はまっすぐ流れるが溶接される。

4-10のギャップは管のひれを掃除するように塵を集めるために気流を導くことができるhタイプのひれの真中で残っている。

ひれの螺線形の角度が流れ方向を導くので、ひれ付き管の灰の蓄積はより深刻であり、緩い灰を形作らないエコノマイザは使用することができない。機側操作は螺線形のひれは真剣にあるがh型のひれ付き管が灰を集めないことを示す。

縦方向のひれ付き管はひれに沿う空気の流れによってひれが集められた灰の表面そして背部で溶接されると同時に形作られる。ある区域は傾向がある蓄積の塵を払うために。

両側のまっすぐなチャネルを形作るh型のひれは最もよい吹く効果をもたらす。

3. 密集したスペースおよび安価

管セットは大いに密集して、尾煙の高さをよく減らす。

総重量は非常に減り、懸垂装置の負荷は減る。

エコノマイザおよび必要なボイラーのコストを削減しなさい。

4. 煙の側面抵抗を減らしなさい

引き起こされたファンの作動および投資費用を削減しなさい。

5. 接合箇所を溶接することを減らし、信頼性を改善しなさい。
