起源の場所: | 江蘇、中国 |
ブランド名: | HDB |
証明: | ISO9001,ASME,Grade A,SGS,EN |
モデル番号: | 過熱装置および再加熱装置 |
最小注文数量: | 1セット |
---|---|
価格: | Negociable |
パッケージの詳細: | 耐航性のある包装 |
受渡し時間: | 沈殿物の後の30日 |
支払条件: | L/C、T/T |
供給の能力: | 1ヶ月あたりの500トン |
構造: | 電気要素 | 圧力: | 低い/高圧 |
---|---|---|---|
燃料: | 石炭/ガス/石炭燃焼/水熱 | 条件: | 新しい |
材料: | 炭素鋼/ステンレス鋼 | 色: | 赤く/青/灰色 |
ハイライト: | 石炭によって発射される過熱装置および再加熱装置,ASMEの過熱装置および再加熱装置,炭素鋼の蒸気の過熱装置 |

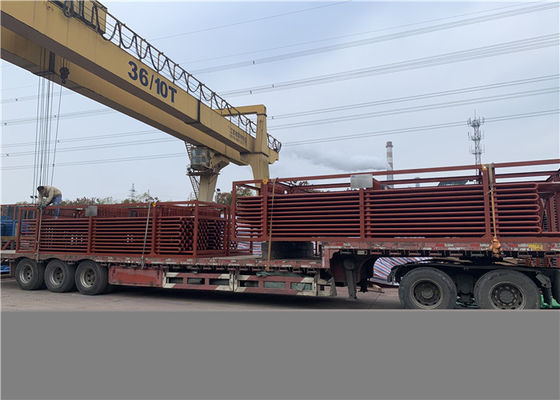

発電所の石炭燃焼蒸気ボイラの過熱装置そして再加熱装置の炭素鋼
製品の説明
過熱装置および再加熱装置の機能そして特徴
過熱装置および再加熱装置の機能:
過熱装置および再加熱装置は蒸気の温度を増加するのに使用される熱する表面のための重要な部分であり蒸気エンタルピーを改善し、発電所のために熱循環の効率を高めるために促進することを向ける。
過熱装置はある特定のtempetatureの過熱蒸気にsurnatured蒸気を熱するために働く。ボイラー負荷か他の働く条件が変わるとき、温度の変化の正当な範囲の内で正常、およびであるために過熱蒸気の温度を確かめることは必要である。
発電所の熱循環から、圧力の元の変数および温度はより高く、循環の熱効率はよりよく、または蒸気タービンの後部の蒸気の湿気は余りに高く、安全に影響を及ぼす。superheaerの蒸気の温度が金属材料の限定による金属材料によって、現在限られる間、ほとんどの発電所のボイラーのための過熱状態の温度は540-555 dgreesの範囲の内にまだあり、大きい蒸気タービンの後部の刃の蒸気の湿気を余りに避けるためにこうして中間の再び熱するシステムは加えられる。
再加熱装置の機能は蒸気タービンの後部のblaceの乾燥を高めるためにである蒸気タービンの高圧シリンダーの排気を再び熱された温度へ過熱状態の温度と近くまたは等しい熱し、次に中間圧力シリンダーおよび拡大し、働く低圧へそれらを送ること。通常、再び熱された蒸気の圧力は過熱蒸気のそれの5分の1である。システムを再び熱することの適用は4-5%発電所のために熱効率を高めることができる。
これまでのところ私達の国で、125mw上の容量の単位はすべて1つの時間中間の再び熱するシステムを加える。二重に再び熱することは2%循環の熱効率を再度高めることができるがシステムは非常に複雑である、国民の単位を加えられないが、大きいボイラーのために海外に共通である。
過熱装置および再加熱装置の働く特徴:
熱効率を改善するためには、過熱蒸気の圧力はsuperhigh圧力から臨界未満および臨界超過圧力に高められた。しかし過熱装置の金属の性能、蒸気の温度およびreheatesによって限られた540-555度の内で保たれる。
過熱装置の管を通るどんな流れおよび再加熱装置高温蒸気があるか、蒸気を発するべき管の壁の伝達性熱解放の移動係数がかなり小さく、熱伝達の性能粗末であるので、管の壁への蒸気の冷却容量は低い。その間、熱伝達の適度な温度の相違を確かめるために、通常過熱装置および再加熱装置は煙の温度が高い、管の壁の働く温度は幾分高い区域に置かれ、従ってsuperheartersの労働環境および再加熱装置はかなり悪い。再び熱された蒸気圧力のための特に再加熱装置は、低く、管を冷却する容量はより悪い管の金属を確かめる方法を、過熱装置および再加熱装置の設計そして操作にいつ来るかこうしてそれはである重要な問題長期で安全な動作である場合もある。図表4-1はボイラーで使用される共通の金属のための正当な温度の上限をリストする。過熱装置および再加熱装置の設計に関しては合金鋼の高レベルの使用を、避けることは温度の限界の近くに、働くとき管の金属をほとんどある使用した。また正当な圧力をたくさん減らす10-20度の温度の上昇があれば、今回。従って、注意は下記のように面の過熱装置そして再加熱装置の設計そしてランニングのために支払済べきである:
1.toは動くとき蒸気の温度の馬小屋を確かめる。蒸気の温度の変化はないover+5-であるために-10度仮定される;
2.Thereは評価される蒸気の温度を維持するためにいくつかへの操作の状態の変更が伸びるとき確かな方法が過熱装置および再加熱装置のために温度を調節することを必要とする。
3. 平行管間の熱偏差を最小にするため。
適用
飽和蒸気、蒸気の温度を熱するための使用は900までの摂氏温度であることができる。
発電を高める過熱装置容量の改善
私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
相違
タイプ | 利点 | 不利な点 | 支持方法 |
ペンダント タイプ | 1.Firm構造サポート | 1. 底で集まる水を清浄にする凝縮させた蒸気2.の必要性遅い再始動による流れの妨害。 | 上でから支えられる |
逆にタイプ | 凝縮させた蒸気の1.Proper排水 | 1. 高速ガスの流れの構造剛性率に、特に欠けなさい | 下方から支えられる |
横のタイプ |
1. 適切な排水 2. よい構造剛性率。 |
1. それらはflamを直接見ない従って伝達性のタイプから主にある | 通常縦のガスで支えられて主要な炉に平行を導管で送る。 |
過熱装置は極限の上の蒸気の温度を増加することである。
再加熱装置は基本的にタービンの高圧段階を出る蒸気を過熱する過熱装置である。再び熱された蒸気はタービンの低圧の段階にそれから送られる。によって40%.The再熱サイクルを越える発電所周期の電気効率を高めることは可能である高圧および低圧のタービン間の蒸気を再び熱することによって大きい国の植物で経済的にだけ実行可能であるので大きい国のボイラーで使用される。
細部
すべての原料は第一にパイプラインの切断になされる。
それは一連の裸オイル(炭素鋼、合金鋼、または耐久熱鋼鉄)からおよびヘッダーおよび他の補助者成っている。要求として等TubesΦ32,38,42、また。
情報の配置
|
|
プロセス
|
溶接
|
構造
|
横か縦
|
材料
|
炭素鋼、合金鋼
|
管
|
φ32、38、42、等。
|
サイズ
|
カスタマイズされる
|
ブランド
|
HTEG
|
保証
|
18か月
|
相違
タイプ | 利点 | 不利な点 | 支持方法 |
ペンダント タイプ | 1.Firm構造サポート | 1. 底で集まる水を清浄にする凝縮させた蒸気2.の必要性遅い再始動による流れの妨害。 | 上でから支えられる |
逆にタイプ | 凝縮させた蒸気の1.Proper排水 | 1. 高速ガスの流れの構造剛性率に、特に欠けなさい | 下方から支えられる |
横のタイプ |
1. 適切な排水 2. よい構造剛性率。 |
1. それらはflamを直接見ない従って伝達性のタイプから主にある | 通常縦のガスで支えられて主要な炉に平行を導管で送る。 |
研修会
私達を要求した蒸気容量、presure、必須の温度等のような技術的なデータを、送りなさい。私達はそれに応じて設計する。
