製品詳細
| 材料: | T91 / T92 | 溶接材料: | ニッケルの基盤 |
|---|---|---|---|
| 製品名: | スーパーヒーターとリヒーターコイル | 証明書: | ASME |
| アプリケーション: | 発電所 ボイラー,熱回収,産業 | 圧力: | 低圧/高圧 |
| ハイライト |
廃棄熱回収再温システム,廃棄物エネルギー回収超熱機,熱回収再加熱システム |
||
製品説明

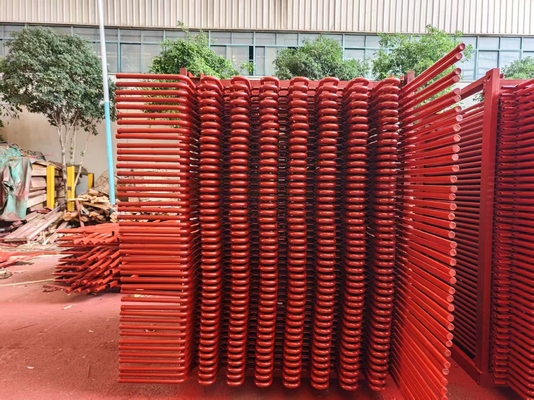

廃熱回収ソリューション カスタマイズされた過熱器および再熱器システム
再熱器と過熱器の違いは何ですか？
再熱器はタービン内での部分的な膨張後に蒸気を再加熱しますが、過熱器はボイラードラムからの飽和蒸気を加熱します。
製品表示
過熱器と再熱器の製品機能
過熱器
1.火力発電所における過熱器の機能は、ボイラーから出てくる飽和蒸気から最後の水分（1〜2％）を除去し、飽和温度より十分に温度を上昇させることです。
2.過熱加熱は、全体のサイクル効率を向上させるとともに、タービンの最終段での過度の凝縮を回避し、ブレードの浸食を防ぎます。
3.炉からの燃焼ガスの熱は、蒸気からの水分除去と蒸気の過熱に利用されます。
4.過熱器は通常、ヘッダー間に接続された1つ以上のリターンベンドを備えた、並列の複数のチューブ回路を備えています。
再熱器
1.再熱器の機能は、タービンからの部分的に膨張した蒸気を再加熱することです。
これは、蒸気がタービンの最終段まで可能な限り乾燥した状態を保つように行われます。
2.場所：ユーティリティボイラーの対流ゾーンの対流過熱器の前または後。現代の高圧ボイラーでは、再熱器は一般的に2つのセクションに分かれています。
3.一次セクションは対流ゾーンに配置され、二次セクションは炉の出口に直接配置され、上部から吊り下げられています。
4.再熱器の設計上の考慮事項は、過熱器のものと同様です。
5.同じ出力温度を持ちますが、蒸気圧は過熱器の約20〜25％です。したがって、再熱器には低グレードの鋼合金を使用できます。
タイプ 利点 欠点 支持方法
ペンダント型
1.しっかりとした構造支持
2. 凝縮した蒸気による流れの閉塞
3. 下部に溜まる水をパージするために、ゆっくりとした再起動が必要。 上から支持
逆さ型
1. 凝縮した蒸気の適切な排水
2. 構造的な剛性の欠如、特に高速ガス流の場合 下から支持
水平型
1. 適切な排水
2. 優れた構造的剛性。
炎を直接見ないので、主に対流型です。通常、主炉と平行な垂直ガスダクトで支持されています。
過熱器と再熱器の詳細
| 1 | 材料組成 | 炭素鋼、合金鋼または耐熱鋼、集積ボックスおよびその他の支持材料。チューブはカスタマイズされた仕様タイプです。 |
| 2 | 設計パターン | 垂直または水平レイアウト。 |
| 3 | 利点 | 美しい外観、サイズ、精度、一流の曲げおよび溶接技術、一流の検出装置。 |
過熱器および再熱器の製造および受入基準
1.JB/T1611「ボイラーパイプ製造技術仕様」
2.JB/T1612「ボイラー圧力試験技術条件」
3.JB/T1613「ボイラー圧力部品の溶接技術仕様」
4.JB/T1615「ボイラーの塗装および梱包技術仕様」
5. JB/T3375「ボイラー建設用材料の受入規則」
製品のハイライト
